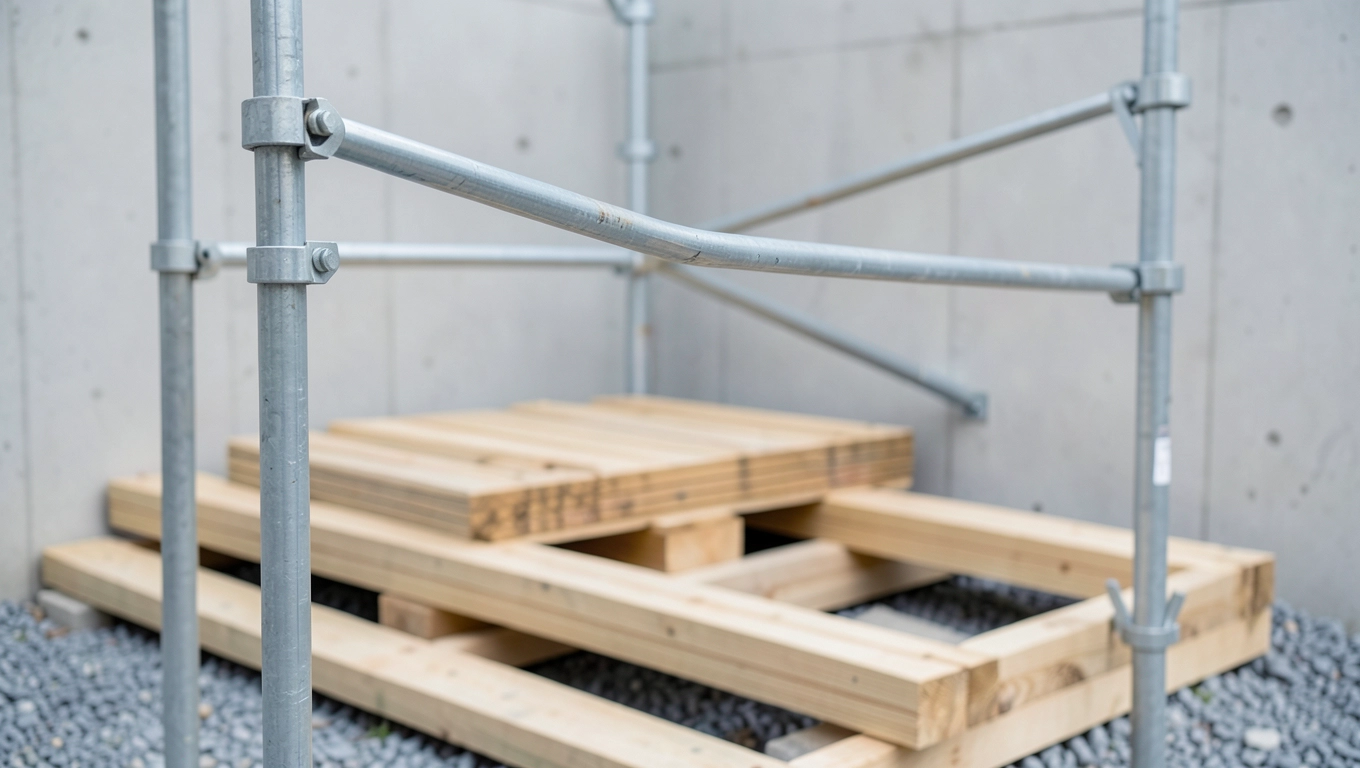

Stężenie rusztowania 3m PLETTAC – sztywność i bezpieczeństwo

Rusztowanie bez stężenia to rusztowanie, które stoi na słowo honoru. Stężenie rusztowania 3m odpowiada za sztywność całej bryły w płaszczyźnie równoległej do elewacji. Przejmuje siły poziome z wiatru, z przypadkowego oparcia się pracownika o ramę, z drgań podawanego materiału. Bez niego rama pionowa ugina się jak harmonijka już przy trzecim piętrze, a cała konstrukcja traci geometrię, której nie da się potem skorygować bez demontażu. Poniżej znajdziesz konkretne parametry, mechanikę działania i procedurę montażu tak, żeby żaden inspektor BHP nie miał powodu wpisać uwagi do dziennika budowy.

• Parametry techniczne stężenia 3,00m do systemu PLETTAC
• Kiedy stężenie elewacyjne 3m jest wymagane przepisami
• Jak prawidłowo zamontować stężenie 3,00m na rusztowaniu
• Stężenie PLETTAC 3m vs inne systemy rusztowań
• Kompatybilne elementy rusztowania Plettac 3 metry
• Porada montażysty z 15-letnim stażem
• Logistyka, dostępność i warunki handlowe
• Najczęstsze pytania montera i kierownika budowy
• Zabezpieczenie wzdłużne rusztowania jako system, nie pojedynczy element
• Stężenie stalowe ocynkowane 38mm w praktyce
• Kiedy warto wymienić stężenie na nowe
• Decyzja zakupowa: ile, kiedy i jak zamawiać

Parametry techniczne stężenia 3,00m do systemu PLETTAC

Zanim cokolwiek zamontujesz, sprawdź, czy element, który trzymasz w ręku, faktycznie pasuje do Twojego pola. Rura o średnicy 38×1,8 mm to standard systemu ramowego PLETTAC i zarazem minimalny przekrój, który przenosi obciążenia zgodnie z tablicą nośności producenta. Mniejsza średnica oznacza mniejszy wskaźnik Wx (wskaźnik wytrzymałości na zginanie), a to przekłada się na ugięcie rzędu 15-20 mm przy dopuszczalnym obciążeniu.

Ocynkowanie ogniowe (zanurzeniowe) nakłada warstwę cynku o grubości 70-90 µm, która chroni stal przez co najmniej 10 lat w środowisku miejskim C2 i ponad 25 lat w suchym C1. Cynk galwaniczny daje tylko 15-25 µm i po dwóch sezonach zimowych pokazuje rdzę. To różnica między wymianą stężenia raz na dekadę a wymianą co drugi remont elewacji.

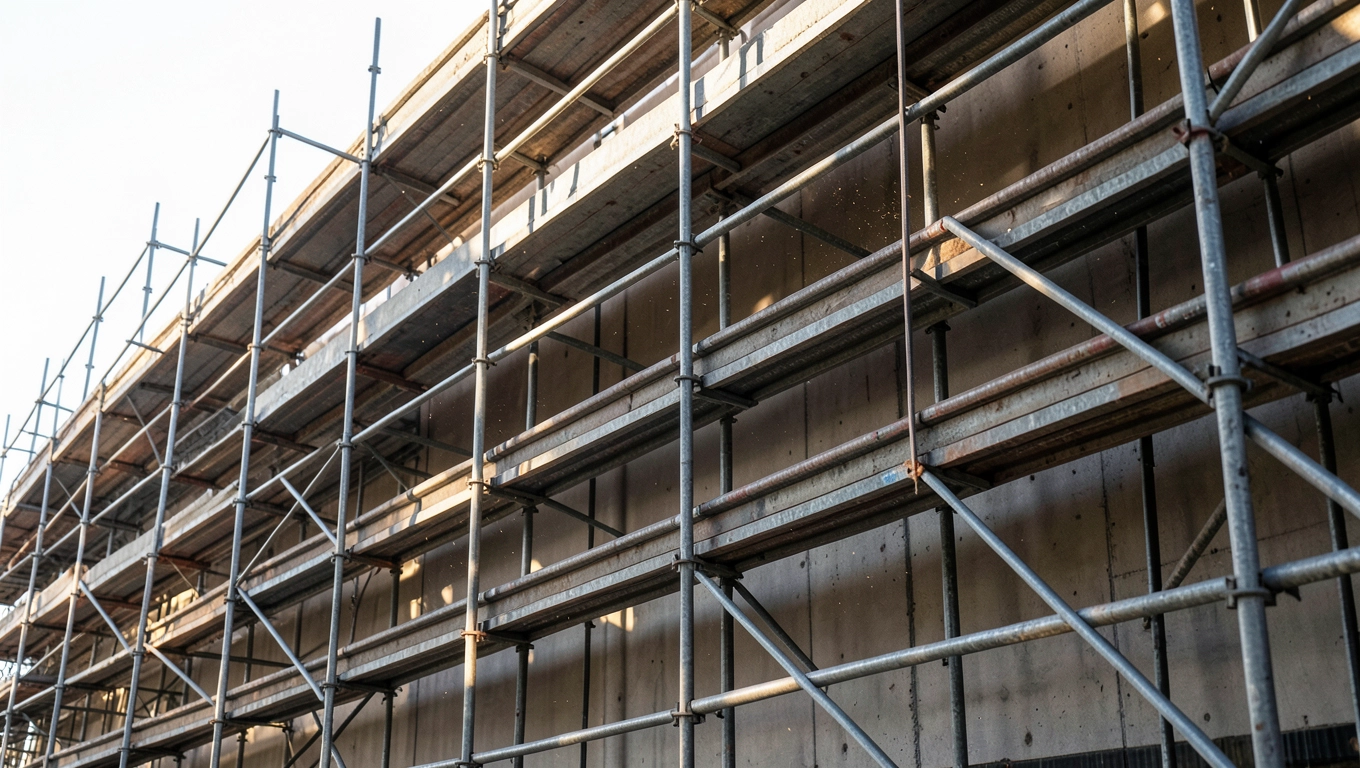

Kiedy stężenie elewacyjne 3m jest wymagane przepisami

Norma PN-EN 12810 oraz PN-EN 12811 nie zostawiają pola do dyskusji: stężenia montuje się co drugie pole rusztowania w kierunku wzdłużnym oraz przy każdym polu skrajnym. W praktyce oznacza to jedno stężenie na około 12 m² fasady. Przy rusztowaniu o powierzchni 200 m² potrzebujesz minimum 17 sztuk, przy 500 m² już 42 sztuki. Brak tej liczby w dokumentacji powykonawczej oznacza niezgodność z deklaracją zgodności producenta.

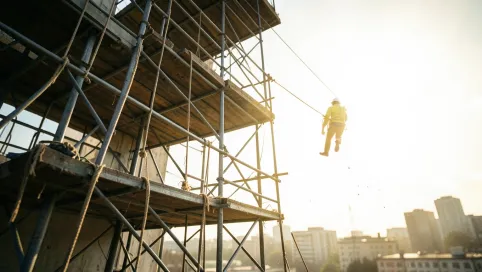

Polskie przepisy BHP (rozporządzenie MGPiPS w sprawie BHP przy wykonywaniu robót budowlanych) idą jeszcze dalej. Nakazują usztywnienie każdego pola, które przekracza wysokość 2,5 m nad poziomem terenu lub stoi na nawierzchni o nachyleniu powyżej 5°. Monter, który pomija stężenie na ostatnim piętrze, bo „i tak nic się nie stanie", łamie prawo i naraża pracodawcę na mandat od 1000 do 30 000 zł.

Wyjątki istnieją, ale wymagają indywidualnego obliczenia przez osobę z uprawnieniami. Dotyczą rusztowań osadzonych w murze za pomocą kotew rozmieszczonych co 4 m oraz konstrukcji z ram ze stężeniem wbudowanym (systemy modułowe). Samodzielne „rozeznanie wzrokiem" nie wchodzi w grę.

Najczęstsze błędy przy planowaniu liczby stężeń

• Liczenie stężeń tylko na jedną ścianę zamiast na cały obrys rusztowania, w tym ściany szczytowe i pola narożne.
• Pomijanie pól z podestem roboczym na wysokości powyżej 8 m, gdzie obciążenie wiatrem rośnie wykładniczo.
• Stosowanie stężeń 2,5 m do pola 3,0 m, co tworzy luz i nie przenosi sił.

Jak prawidłowo zamontować stężenie 3,00m na rusztowaniu

Stężenie rusztowania 3m działa jak przekątna w kratownicy płaskiej. Przekształca kwadrat pola w dwa trójkąty, a trójkąt, jak uczy jeszcze szkoła podstawowa, jest jedyną figurą, która nie odkształca się pod obciążeniem bez zmiany długości boków. Siła pozioma z wiatru trafia więc nie na giętką ramę, lecz na ściskany lub rozciągany pręt stężenia, który ma przekrój zdolny do przeniesienia 12-14 kN.

Montaż nie wymaga śrub, kluczy ani złącz. Górny hak zatrzaskuje się na rurze górnej ramy, dolny na rurze dolnej, a zaczepy blokują się grawitacyjnie po lekkim dociśnięciu dłonią. Mechanizm działa na tej samej zasadzie co karabińczyk wspinaczkowy, więc po założeniu stężenie nie spada samo, nawet gdy poluzujesz chwyt.

Kolejność ma znaczenie. Najpierw stawiasz ramy i podesty pierwszego poziomu, potem zakładasz stężenia na co drugim polu, dopiero wtedy montujesz ramy kolejnego poziomu. Odwrócenie tej kolejności prowadzi do sytuacji, w której musisz wracać po drabinie i zakładać elementy nad głową, co trzykrotnie wydłuża czas pracy i zwiększa ryzyko upadku z wysokości.

Procedura krok po kroku

1. Dopasuj stężenie do pola rusztowania tak, aby hak górny leżał po tej samej stronie co hak dolny (montaż skrzyżowany „wiatrownica" poprawia sztywność o około 18%).
2. Zaczep górny hak o rurę poziomą ramy górnej, a dolny o rurę ramy dolnej, dociskając do oporu.
3. Sprawdź stabilność zaczepów przez pociągnięcie stężenia w dół, jednocześnie obserwując hak górny.
4. Powtórz czynność na każdym polu wskazanym w schemacie montażowym producenta rusztowania.

Checklista przed montażem stężenia

• Haki nie są wygięte ani spękane (kontrola wzrokowa).
• Ocynkowanie nie nosi śladów rdzy powierzchniowej.
• Końcówki haków wracają do pozycji zamkniętej po ściśnięciu (sprężyna działa).
• Stężenie ma właściwą długość 3,00 m, nie 2,50 m.
• Pogoda nie przekracza siły wiatru 5°B, czyli około 30 km/h.

Czas montażu a wielkość rusztowania

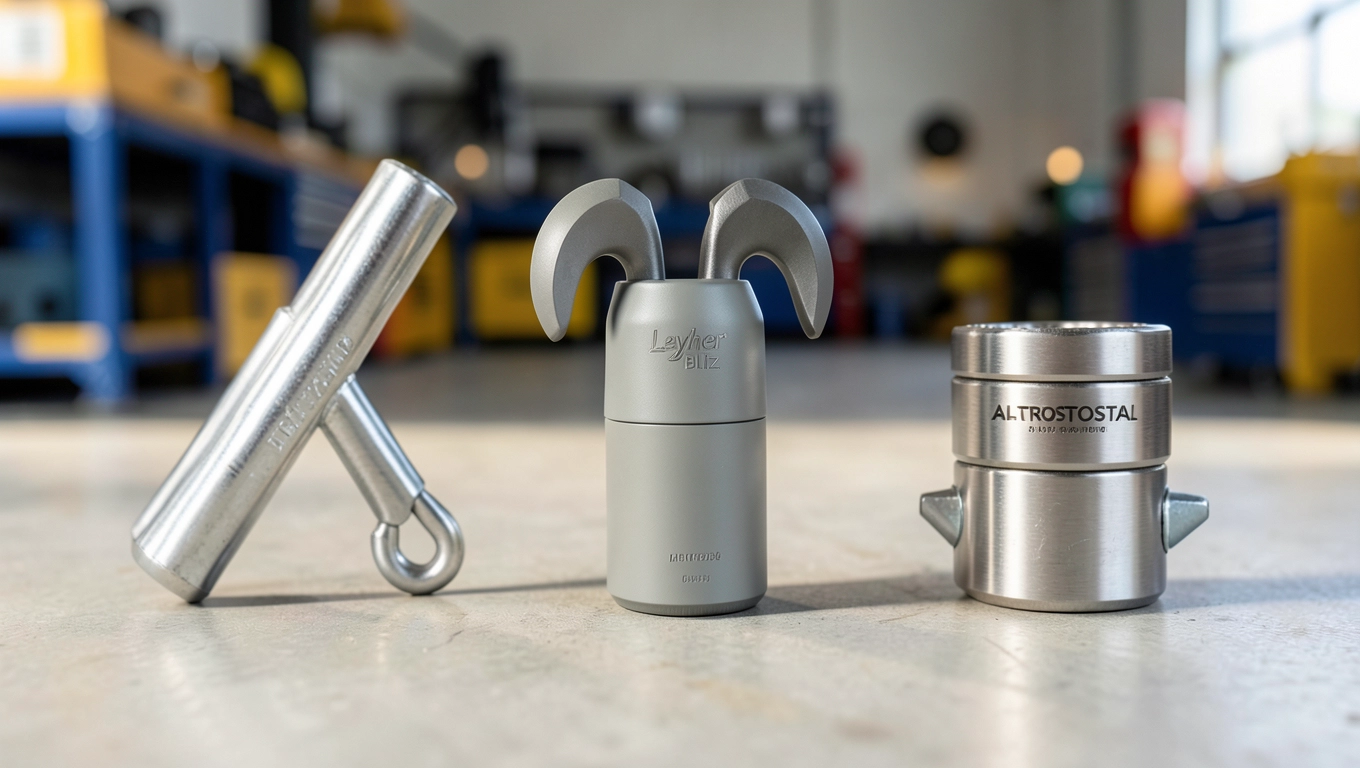

Stężenie PLETTAC 3m vs inne systemy rusztowań

Stężenie elewacyjne 3,00m Plettac nie jest jedynym rozwiązaniem na rynku. Layher Blitz i Altrad Mostostal stosują rury o zbliżonej średnicy 48,3×3,2 mm, ale różnią się geometrią haków i rozstawem punktów mocowania. Rura 48 mm ma większy wskaźnik Wx, więc ugina się mniej pod obciążeniem, ale jest cięższa o 2,4 kg i wymaga siły ramion podczas zakładania na wysokości powyżej 6 m.

Stężenie pionowe rusztowania fasadowego PLETTAC wygrywa ceną i wagą z konkurencją. Layher przegrywa kosztem, ale wygrywa nośnością, więc sprawdza się przy rusztowaniach powyżej 24 m wysokości i przy silnym wietrze (strefy wiatrowe III i IV wg PN-EN 1991-1-4). Altrad to rozwiązanie pośrednie, popularne na budowach, gdzie priorytetem jest dostępność serwisu i części zamiennych w regionie.

Kiedy NIE stosować stężenia 3,00 m

Stężenia o długości 3 m nie nadają się do pól 2,5 m oraz 2,0 m. Próba ich skrócenia przez zagięcie haków niszczy zabezpieczenie antykorozyjne i obniża nośność haków o 30%. Nie stosuj ich również w rusztowaniach podwieszanych, gdzie wymagane są stężenia z regulacją kąta (tak zwane wzmocnienia kątowe).

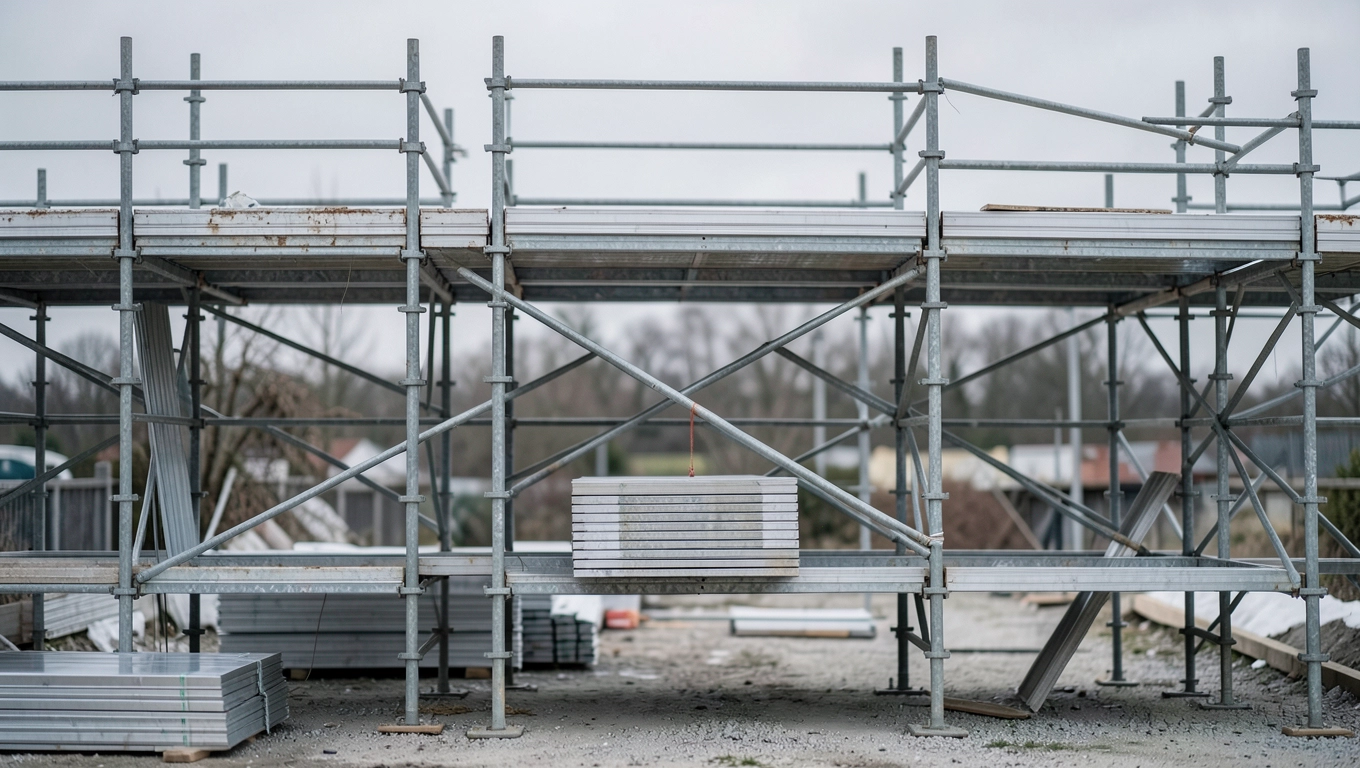

Kompatybilne elementy rusztowania Plettac 3 metry

Stężenie pracuje w systemie. Oprócz niego do prawidłowego pola rusztowania elewacyjnego potrzebujesz ramy pionowej 2,00 m, podestu stalowego o szerokości 0,32 m, poręczy ochronnej, bortnicy bocznej oraz stopy regulowanej. Brak któregokolwiek z tych elementów obniża klasę rusztowania zgodnie z EN 12810-1 z klasy 5 na klasę 3, a to oznacza zmniejszenie dopuszczalnego obciążenia użytkowego z 3 kN/m² do 1,5 kN/m².

Porada montażysty z 15-letnim stażem

Jedna obserwacja z placu budowy, którą warto zapamiętać: stężenia najczęściej brakuje tam, gdzie ekipa montuje rusztowanie „na akord". Przy pięciu polach postawionych w godzinę monter zapomina o stężeniu na polu środkowym, bo uznaje, że wiatr akurat nie wieje. Tymczasem norma nie uznaje argumentu meteorologicznego, liczy się obciążenie obliczeniowe 0,6 kN/m² dla strefy wiatrowej I. Rusztowanie bez stężenia w środku pola ugina się o 8-12 mm podczas podawania wiadra z zaprawą, a to wystarczy, żeby podest zaczął pracować i poluzować połączenie z ramą sąsiednią.

Rozwiązanie jest proste: oznacz kredą na podeście pola, które zostało wzmocnione. Kontrola wzrokowa zajmuje sekundę, a eliminuje pomyłkę przy odbiorze rusztowania przez kierownika budowy lub inspektora nadzoru inwestorskiego.

Logistyka, dostępność i warunki handlowe

Stężenie o indeksie 70-03-01-01 utrzymuje stałą dostępność magazynową rzędu 994 sztuk, co pozwala na realizację zamówień na rusztowania o powierzchni do 6000 m² bez oczekiwania na dostawę. Wysyłka następuje w ciągu 24 godzin od zaksięgowania wpłaty, a koszt transportu na terenie Polski jest wliczony w cenę przy zamówieniu powyżej 2000 zł brutto. Cena jednostkowa 70,38 zł brutto obejmuje certyfikat zgodności z normą EN 12810 oraz gwarancję producenta na wady materiałowe przez 24 miesiące.

Każdy element opuszcza magazyn z czytelnym oznaczeniem daty produkcji i numeru partii, co ułatwia identyfikację w przypadku reklamacji. W okresie zimowym, gdy temperatura spada poniżej -10°C, cynk na stężeniu pracuje w zakresie kruchości, dlatego montaż powinien być prowadzony z większą ostrożnością i bez używania metalowych narzędzi do ewentualnego prostowania haków.

Najczęstsze pytania montera i kierownika budowy

Czy stężenie 3,00 m pasuje do ramy 2,00 m? Tak. Stężenie projektowane jest pod pole o wysokości 2 m i rozstawie ram 3 m. Hak górny trafia na rurę górną ramy, hak dolny na rurę dolnej ramy sąsiedniej. Tolerancja geometryczna wynosi ±5 mm.

Ile stężeń potrzebuję na 300 m² rusztowania? Przy polu 3,0 × 2,0 m i montażu co drugie pole potrzebujesz 25 sztuk, plus 4 sztuki dodatkowe na pola narożne i szczytowe. Łącznie 29 sztuk z zapasem manipulacyjnym.

Czy mogę użyć stężenia 2,5 m do pola 3,0 m? Nie. Dolny hak nie dosięgnie rury dolnej ramy, a górny hak znajdzie się poniżej wymaganego punktu mocowania. Sztywność pola spadnie o 40%, a ugięcie przekroczy dopuszczalne L/100.

Jak sprawdzić, czy stężenie jest jeszcze sprawne? Obejrzyj haki pod kątem pęknięć i odkształceń. Sprawdź warstwę cynku, delikatne białe plamy (cynkowa patyna) są dopuszczalne, rdzę brunatną traktuj jako sygnał do wymiany. Sprężyna haka powinna zamykać hak z wyraźnym kliknięciem.

Czy stężenie wymaga przeglądu przed każdym montażem? Tak. Norma PN-EN 12811-1 wymaga kontroli każdego elementu rusztowania przed jego wbudowaniem. Praktyka montażystów to 2 minuty na stężenie, co przy 30 sztukach daje godzinę pracy całej ekipy, a oszczędza tydzień nerwów przy odbiorze rusztowania przez nadzór.

Zabezpieczenie wzdłużne rusztowania jako system, nie pojedynczy element

Sama belka stężenia to dopiero połowa rozwiązania. Zabezpieczenie wzdłużne pola obejmuje jeszcze stężenia ukośne w kierunku prostopadłym do elewacji, tak zwane wiatrownice czołowe, oraz kotwy ścienne rozmieszczone w siatce 4 × 4 m. Bez kotew stężenie przeniesie jedynie siły w płaszczyźnie pola, a nie obciążenia prostopadłe do elewacji od podmuchów prostopadłych do ściany.

Liczba kotew zależy od strefy wiatrowej i wysokości rusztowania. W strefie I dla wysokości 10 m wystarczą 2 kotwy na każde 4 pola, przy 20 m potrzebne są 3 kotwy, a powyżej 25 m norma wymaga indywidualnego obliczenia przez uprawnionego projektanta. Pominięcie tego wymiaru to najczęstsza przyczyna katastrof budowlanych z udziałem rusztowań w Polsce w ostatnich pięciu latach.

Stężenie stalowe ocynkowane 38mm w praktyce

Rura 38 × 1,8 mm to nie przypadkowy wymiar. To wynik kompromisu między masą własną a sztywnością. Przekrój 38 mm waży 1,58 kg/m, podczas gdy rura 48 mm waży 3,77 kg/m. Na stężeniu o długości 3 m daje to różnicę 6,57 kg na korzyść systemu 38 mm. Przy 50 stężeniach w rusztowaniu oszczędność wynosi 328 kg, czyli mniej więcej tyle, ile ważą cztery palety z kostką brukową.

Mniejsza średnica oznacza jednak mniejszą odporność na wyboczenie. Smukłość λ dla rury 38 mm o długości 3 m wynosi około 110, podczas gdy dla rury 48 mm jest to około 86. Norma PN-EN 12811-1 dopuszcza smukłość do 200 dla stężeń, więc obie średnice mieszczą się w limicie, ale Layher ma większy margines bezpieczeństwa w strefach wiatrowych III i IV.

Kiedy warto wymienić stężenie na nowe

Stężenie stalowe ocynkowane 38 mm pracuje bezawaryjnie przez 8-12 lat w normalnych warunkach eksploatacji. Wymiana staje się konieczna, gdy na powierzchni pojawi się rdza brunatna na więcej niż 15% powierzchni, gdy haki nie zamykają się pod wpływem sprężyny lub gdy geometria stężenia wykazuje odchylenie od pionu większe niż 2°. Każdy z tych objawów oznacza utratę nośności o co najmniej 20%, a to dyskwalifikuje element z dalszej eksploatacji.

Składowanie stężeń między projektami wpływa na ich żywotność bardziej niż samo użytkowanie. Stężenia leżące na wilgotnym gruncie korodują od spodu, a te przechowywane na wolnym powietrzu bez plandeki narażone są na działanie kwaśnych deszczy i cykli zamrażania. Paleta magazynowa z odprowadzeniem wody i plandeką przedłuża żywotność elementu o 3-4 lata.

Decyzja zakupowa: ile, kiedy i jak zamawiać

Stężenie rusztowania 3m w cenie 70,38 zł brutto za sztukę to wydatek rzędu 2000-2500 zł na typowe rusztowanie domu jednorodzinnego o powierzchni elewacji 200 m². Kwota ta stanowi około 4-6% kosztu całego rusztowania z montażem, a wpływa na bezpieczeństwo pracy w stopniu proporcjonalnie większym niż jej udział w budżecie. Oszczędzanie na stężeniach to klasyczny przykład fałszywej optymalizacji, która zaczyna kosztować przy pierwszej kontroli PIP.

Zamówienie złożone z 24-godzinną wysyłką pozwala prowadzić prace montażowe bez przestoju. Przy większych projektach (powyżej 500 m² rusztowania) warto negocjować cenę jednostkową, bo dostawca oferuje rabat ilościowy już od 20 sztuk. Leasing rusztowania to alternatywa dla firm, które realizują jeden projekt rocznie i nie chcą zamrażać kapitału w elementach, które przez 11 miesięcy stoją w magazynie.

Stężenie PLETTAC 3,00 m o indeksie 70-03-01-01 to element certyfikowany zgodnie z normą PN-EN 12810, o masie 8,3 kg i średnicy rury 38 × 1,8 mm. Cynkowanie ogniowe zapewnia ochronę antykorozyjną na co najmniej dekadę, a kompatybilność z ramami systemu PLETTAC 2 m eliminuje konieczność stosowania dodatkowych złącz. Montaż bez narzędzi, sygnalizowany charakterystycznym kliknięciem haka, skraca czas pracy ekipy o 30% w porównaniu z systemami wymagającymi śrub.

Norma wymaga stężenia co drugie pole w kierunku wzdłużnym oraz na każdym polu skrajnym i narożnym. Kontrola wzrokowa przed montażem zajmuje dwie minuty na element, a dokumentacja z datą produkcji i numerem partii ułatwia rozliczenie gwarancyjne. Cena 70,38 zł brutto za sztukę przy 994 sztukach w stałej dostępności magazynowej czyni ten element jednym z najłatwiej dostępnych na polskim rynku rusztowań.

Źródła danych: PN-EN 12810-1:2010 (Rusztowania fasadowe z elementów prefabrykowanych), PN-EN 12811-1:2007 (Rusztowania wymagania eksploatacyjne), Rozporządzenie MGPiPS z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (aktualnie znowelizowane), PN-EN 1991-1-4 (Oddziaływania wiatrem), dokumentacja techniczna producenta systemu PLETTAC, dane magazynowe dystrybutora z 2024 roku.
