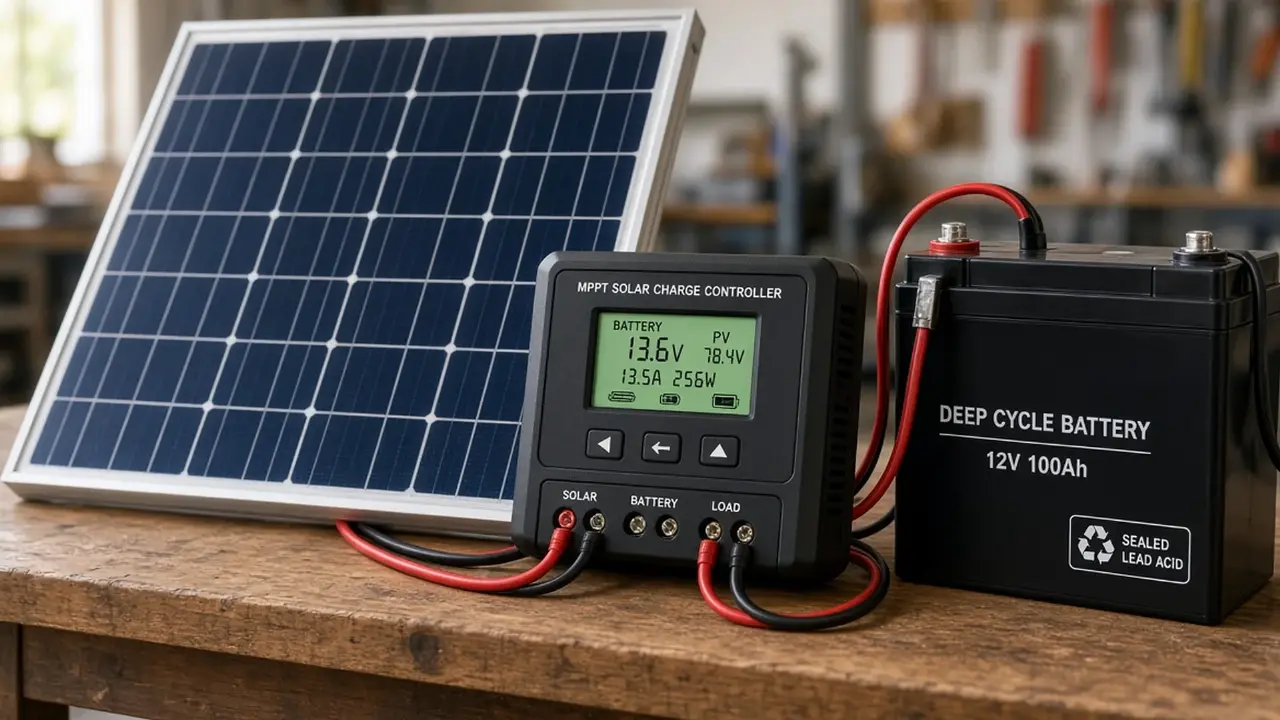

Jaki regulator do panela? Dobór amperażu, PWM czy MPPT
Regulator do panela dobierasz na podstawie dwóch liczb: mocy modułu i napięcia akumulatora. Prąd ładowania to moc panela podzielona przez napięcie baterii, powiększona o 20-25% zapasu. W instalacji 12 V do 150 W zwykle wystarcza PWM 10-15 A, od 300 W w górę realnie liczy się już tylko MPPT, a panel 450 W przy 12 V wymaga regulatora rzędu 50 A. Jest jeszcze trzecia liczba, o której łatwo zapomnieć: napięcie jałowe panela musi zmieścić się poniżej maksymalnego napięcia wejściowego regulatora, inaczej dobrze policzony amperaż niczego nie uratuje.
- Prąd regulatora policzysz w jednej linijce
- Tabela doboru: moc panela, napięcie systemu, amperaż
- PWM czy MPPT? Trzy pytania, które rozstrzygają wybór
- Napięcie panela, czyli parametr ważniejszy od amperów
- Regulator do panela 100 W
- Regulator do panela 150 W
- Regulator do panela 300, 400 i 450 W
- Jaki sterownik do paneli fotowoltaicznych, a jaki regulator ładowania?
- Akumulator, przewody i zabezpieczenia, czyli reszta układu
- Pięć błędów, które kosztują regulator albo akumulator
Prąd regulatora policzysz w jednej linijce
Wzór wygląda tak: prąd ładowania [A] = moc panela [W] / napięcie akumulatora [V]. Panel 100 W przy akumulatorze 12 V daje 8,3 A, ten sam panel przy 24 V tylko 4,2 A. Do wyniku doliczasz zapas, bo w chłodny i słoneczny dzień moduł potrafi oddać więcej niż moc katalogowa, a katalogi regulatorów podają prąd maksymalny, a nie prąd pracy ciągłej.
- Zsumuj moc wszystkich paneli, które podłączysz do jednego regulatora.
- Podziel ją przez napięcie akumulatora lub banku baterii (12, 24 albo 48 V).
- Dodaj 20-25% zapasu i zaokrąglij w górę do najbliższego dostępnego modelu.
- Sprawdź, czy napięcie jałowe panela lub stringa mieści się w limicie wejścia regulatora.
Jeśli wolisz nie liczyć na kartce, wpisz moc, napięcie i zapas w kalkulatorze prądu regulatora dołączonym do tego artykułu.
Tabela doboru: moc panela, napięcie systemu, amperaż
| Moc panela | Napięcie systemu | Prąd ładowania | Z zapasem 25% | Typ i amperaż regulatora |
|---|---|---|---|---|
| 50 W | 12 V | 4,2 A | 5,2 A | PWM 10 A |
| 100 W | 12 V | 8,3 A | 10,4 A | PWM 10-15 A |
| 150 W | 12 V | 12,5 A | 15,6 A | PWM 15-20 A lub MPPT 15 A |
| 200 W | 12 V | 16,7 A | 20,8 A | MPPT 20 A |
| 300 W | 12 V / 24 V | 25 A / 12,5 A | 31,3 A / 15,6 A | MPPT 30 A (12 V) lub 20 A (24 V) |
| 400 W | 12 V / 24 V | 33,3 A / 16,7 A | 41,7 A / 20,8 A | MPPT 40-50 A (12 V) lub 20-25 A (24 V) |
| 450 W | 12 V / 24 V | 37,5 A / 18,8 A | 46,9 A / 23,4 A | MPPT 50 A (12 V) lub 25-30 A (24 V) |
Tabela to punkt wyjścia, a nie wyrok. Jeśli podłączasz kilka modułów do jednego regulatora, wstaw do wzoru ich sumaryczną moc. Jeśli masz bank 24 V lub 48 V, prąd spada proporcjonalnie i zamiast drogiego regulatora 50 A kupujesz spokojnie model 25 A.
PWM czy MPPT? Trzy pytania, które rozstrzygają wybór
Regulator PWM łączy panel z akumulatorem prawie bezpośrednio, więc moduł pracuje przy napięciu baterii i nadwyżka napięcia po prostu przepada. MPPT szuka punktu maksymalnej mocy i zamienia tę nadwyżkę na dodatkowy prąd ładowania, pracując typowo ze sprawnością 90-98%, co opisuje poradnik doboru regulatora MPPT do paneli słonecznych. Różnica rośnie przy słabym nasłonecznieniu i przy modułach o napięciu znacznie wyższym od napięcia akumulatora.
- Jaka moc panela? Poniżej 200 W przy 12 V różnica w dziennym uzysku bywa niezauważalna. Powyżej 300 W MPPT zwraca się w kilka sezonów.
- Jakie napięcie panela wobec akumulatora? Moduł 36-40 V przy baterii 12 V to zadanie wyłącznie dla MPPT. Panel 18-21 V przy 12 V obsłuży też PWM.
- Czy planujesz rozbudowę? Jeśli za rok dojdzie drugi panel, kup od razu MPPT z zapasem prądu i napięcia wejściowego. Wymiana regulatora kosztuje więcej niż różnica w cenie przy zakupie.
Na forach ta kalkulacja wygląda identycznie. W dyskusji o wyborze regulatora do panelu 100 W na kempingu użytkownicy uznają PWM za w pełni wystarczający przy jednym module 12 V, a MPPT za wydatek, który ma sens dopiero przy większej instalacji. To opinie z wątku, nie wyniki pomiarów, ale zgadzają się z prostą arytmetyką strat.
Napięcie panela, czyli parametr ważniejszy od amperów
Moduły dzielą się na niskonapięciowe, o napięciu do około 22 V, i wysokonapięciowe, gdzie typowo spotyka się 36-40 V, a zdarza się i 60 V. Przy łączeniu szeregowym rośnie napięcie, przy równoległym prąd, co szczegółowo tłumaczy omówienie łączenia paneli z regulatorem PWM i MPPT. Od tej decyzji zależy, czy w ogóle wolno podpiąć dany moduł do wybranego urządzenia.
W regulatorze PWM napięcie panela musi być zbliżone do napięcia baterii. Przy akumulatorach 12 V stosuje się moduły o napięciu mocy nie większym niż 18-21 V, przy 24 V nie wyższym niż 24 V, a maksymalnego napięcia obwodu PV podanego przez producenta nie wolno przekraczać w żadnych warunkach, na co zwraca uwagę praktyczny opis doboru regulatora ładowania do panela solarnego. Kilka modułów dokłada się wtedy równolegle, żeby sumował się prąd, a nie napięcie.
W MPPT limit wejścia jest znacznie wyższy i wprost zapisany w nazwie modelu: w rodzinie SmartSolar oznaczenie 100/50 to maksymalnie 100 V na wejściu, 150/35 to 150 V, a 250/100 to 250 V, przy deklarowanej przewadze MPPT nad PWM rzędu 20-30% uzysku, co zestawia opracowanie o doborze MPPT do paneli fotowoltaicznych. Pamiętaj, że napięcie jałowe rośnie, gdy temperatura spada, więc panel o katalogowym Voc 22,8 V w mroźny poranek pokaże więcej. Zapas przy wejściu napięciowym liczy się tak samo jak zapas prądowy.
Regulator do panela 100 W
Przy 12 V panel 100 W daje 8,3 A, a z zapasem 10,4 A, więc standardem jest regulator 10 A. Potwierdza to karta regulatora 10 A do panela o mocy 100 W, gdzie producent podaje też zalecaną pojemność akumulatora: około 44 Ah dla modułu 100 W i około 95 Ah dla 200 W. To dobry zestaw do domku letniskowego, przyczepy, łodzi czy oświetlenia gospodarczego.
Jeżeli panel ma trafić na ścianę domku poszytego płytą drewnopochodną, zaplanuj wcześniej warstwę nośną pod uchwyty, bo sam poszyt nie przeniesie obciążenia wiatrem. Piszemy o tym szerzej przy elewacji na płycie OSB.
Regulator do panela 150 W
150 W przy 12 V to 12,5 A, z zapasem 15,6 A. I tu pojawia się pułapka, która myli najwięcej osób: w PWM prąd płynący do akumulatora jest w przybliżeniu równy prądowi roboczemu panela, czyli około 8 A, więc regulator 10 A wystarcza. W MPPT ten sam moduł odda do baterii około 12,5 A, bo nadwyżka napięcia zamienia się w prąd, i regulator 10 A byłby już za mały. Dokładnie taki dylemat rozbiera wątek o doborze regulatora do panelu 150 W w kamperze, gdzie moduł o Imp 8,04 A, Isc 8,59 A i Voc 22,84 V rozważany jest raz z małym PWM 10 A, raz z MPPT 20 A.
Wniosek praktyczny: amperaż regulatora porównuj z prądem po stronie akumulatora, a nie z prądem zwarciowym panela, i rób to osobno dla każdej z technologii.
Regulator do panela 300, 400 i 450 W
Przy 300 W na 12 V wychodzi 25 A, z zapasem 31 A. Przy 400 W to 33,3 A i 41,7 A z zapasem, a przy 450 W już 37,5 A i blisko 47 A. W tych zakresach PWM przestaje mieć sens, bo nowoczesne moduły pracują przy napięciu dużo wyższym od baterii i połowa potencjału zostaje na panelu. Analiza wyboru regulatora do panelu 400 W wskazuje MPPT jako rozwiązanie domyślne, a PWM jako kompromis cenowy, który nie pozwala wykorzystać pełnych możliwości modułu.
Najprostszy sposób na zejście z amperażem i ceną to zmiana napięcia systemu. Ten sam panel 400 W przy banku 24 V potrzebuje regulatora 20-25 A zamiast 40-50 A, a przewody mogą mieć mniejszy przekrój przy tych samych stratach. Przy instalacjach powyżej 300 W to zwykle decyzja, którą warto podjąć na etapie kupowania akumulatorów, a nie po fakcie.
Jaki sterownik do paneli fotowoltaicznych, a jaki regulator ładowania?
Te dwa pytania często oznaczają zupełnie inne urządzenia. Jeśli w układzie jest akumulator, szukasz regulatora ładowania, nazywanego też kontrolerem, w wersji PWM albo MPPT. Jeśli instalacja pracuje na sieć, bez magazynu energii, rolę przetwornika pełni falownik i żaden regulator solarny nie jest ci potrzebny. W systemach hybrydowych funkcję ładowarki ma wbudowany falownik i wtedy dobierasz nie osobny regulator, lecz zakres napięć wejściowych MPPT wewnątrz falownika. Zanim porównasz modele, ustal więc najpierw, czy energia idzie do baterii, czy do sieci.
Akumulator, przewody i zabezpieczenia, czyli reszta układu
Regulator nie pracuje sam. Musi pasować do chemii baterii: współczesne MPPT obsługują akumulatory kwasowe, AGM, żelowe i LiFePO4, a deklarowana sprawność konwersji przekracza w nich zwykle 95%, co opisuje przewodnik po regulatorach MPPT dla instalacji off-grid. Przy ogniwach litowych sprawdź, czy regulator ma profil ładowania LiFePO4, bo krzywa dla akumulatora kwasowego skróci im życie.
Po stronie instalacji pilnuj czterech rzeczy: bezpiecznika między regulatorem a akumulatorem, przekroju przewodu dobranego do prądu i długości trasy, szczelności obudowy, jeśli urządzenie wisi na zewnątrz, oraz kolejności podłączania. Przyjęta kolejność to najpierw akumulator, potem panel, na końcu odbiorniki, bo regulator rozpoznaje napięcie systemu po stronie baterii. Przy dłuższych trasach warto podnieść napięcie panela i połączyć moduły szeregowo, bo przy wyższym napięciu i niższym prądzie straty na przewodzie są mniejsze.
Trasę przewodu DC od modułu do regulatora zaplanuj razem z mocowaniem, a nie po montażu. Sposoby prowadzenia i mocowania kabla po ścianie opisaliśmy w poradniku o tym, jak przymocować kabel do elewacji. Jeżeli ściana ma okładzinę na ruszcie, uchwyty panela muszą sięgnąć warstwy konstrukcyjnej, co jest tym samym problemem, który rozbieramy przy drewnianej elewacji na murowanym domu.
Pięć błędów, które kosztują regulator albo akumulator
- Dobór prądu bez zapasu. Regulator 8 A do panela 100 W przy 12 V pracuje na granicy i przy chłodnym, ostrym słońcu wchodzi w ograniczanie mocy lub wyłącza się.
- Ignorowanie Voc. Amperaż może być idealny, a urządzenie i tak padnie, jeśli napięcie jałowe stringa przekroczy limit wejścia w mroźny poranek.
- PWM do panela wysokonapięciowego. Moduł 36-40 V przy baterii 12 V oddaje przez PWM ułamek swoich możliwości.
- Liczenie prądu od Isc zamiast od strony akumulatora. Prowadzi do kupowania regulatorów o dwa rozmiary za dużych w PWM i za małych w MPPT.
- Zły profil ładowania. Ustawienie ołowiowe dla LiFePO4 albo brak kompensacji temperaturowej skraca życie akumulatora szybciej niż jakikolwiek błąd amperażu.
Zanim klikniesz zakup, wypisz cztery liczby: moc paneli, napięcie akumulatora, prąd z zapasem oraz napięcie jałowe panela w mrozie. Prąd policzysz w kalkulatorze przy tym artykule, a napięcie wejściowe sprawdzisz w karcie katalogowej wybranego modelu. Jeśli obie wartości mieszczą się w limitach urządzenia, masz właściwy regulator.
