Łącznik żaluzjowy – jak wybrać i podłączyć w 2026 roku

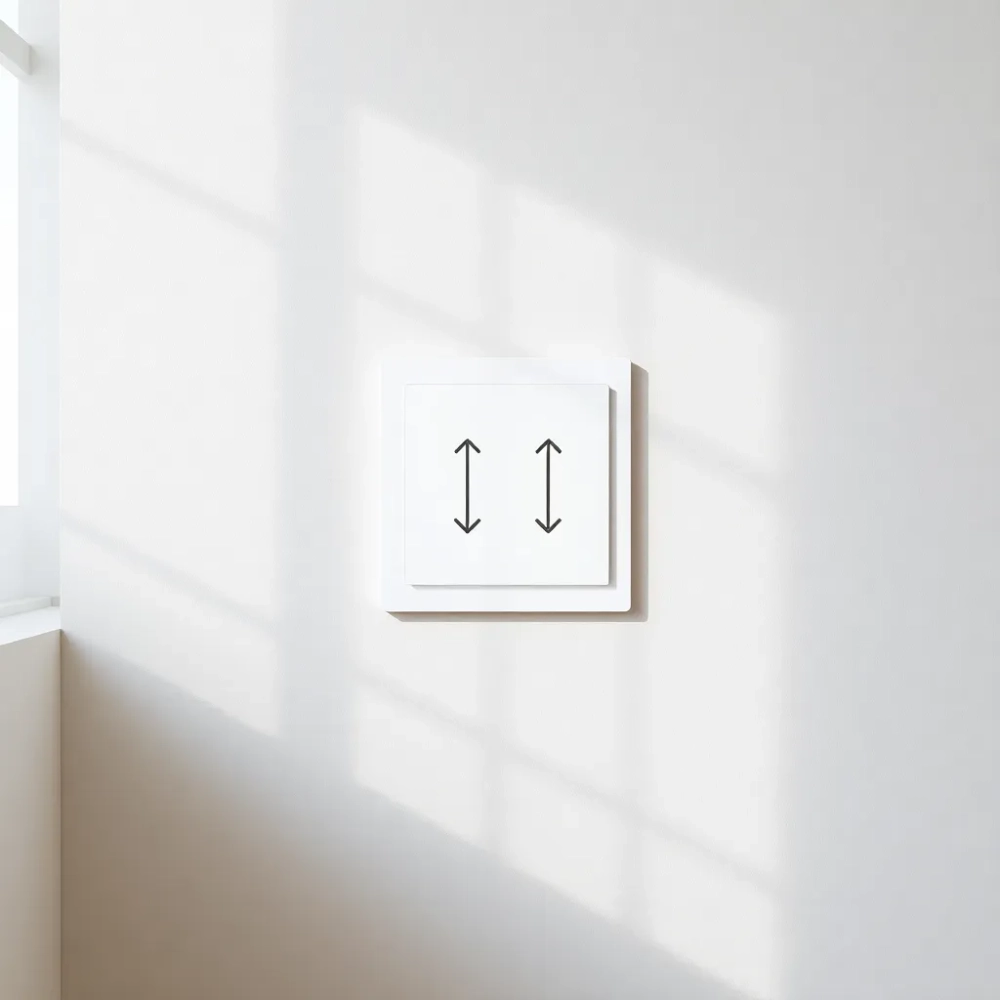

Wybór zwykłego wyłącznika światła do sterowania roletą zewnętrzną kończy się najczęściej piszczeniem silnika, zgrzytem mechanizmu i koniecznością wzywania elektryka po pierwszym sezonie użytkowania. Włącznik do żaluzji fasadowych działa inaczej niż klasyczny przycisk bistabilny: posiada dwa klawisze, mechanizm sprężynowy oraz, w wersjach z blokadą, fizyczne zabezpieczenie przed jednoczesnym uruchomieniem obu kierunków. Poniżej znajdziesz konkretne różnice między modelami, schemat podłączenia oznaczony symbolami L, N, ↑ i ↓ oraz listę błędów, które kosztują sprawność napędu i bezpieczeństwo domowników.

• Schemat podłączenia łącznika żaluzjowego krok po kroku
• Najczęstsze błędy przy montażu łącznika do rolety zewnętrznej
• Checklista przed zakupem i montażem

Łącznik żaluzjowy z blokadą mechaniczną i bez który wybrać?

Dwa klawisze to absolutne minimum w sterowaniu napędem rolety, ponieważ silnik wymaga podania napięcia na żyłę „górę" albo „dół", nigdy na obie naraz. W modelu z blokadą mechaniczną specjalna zapadka uniemożliwia fizyczne wciśnięcie obu przycisków w tym samym momencie, co chroni uzwojenie silnika przed przeciążeniem. W wersji bez blokady klawisze działają niezależnie, a zabezpieczenie spoczywa na termiku silnika lub na twojej ostrożności.

Różnica w cenie sięga zwykle 15-30 zł, a w pokoju dziecka, biurze z częstymi gośćmi albo w obiektach użyteczności publicznej ta dopłata zwraca się przy pierwszej pomyłce. Norma PN-EN 60669 dopuszcza oba rozwiązania, ale w strefach narażonych na niepożądane użycie wskazuje wprost na konieczność stosowania blokady wzajemnej. W domu jednorodzinnym, gdzie roletą steruje zwykle jedna, świadoma osoba, wersja bez blokady bywa wygodniejsza dzięki szybszemu przełączaniu.

Pod względem budowy oba typy zawierają mechanizm sprężynowy powrotny, który wymusza utrzymanie klawisza w pozycji „wciśnięty" tylko do momentu puszczenia. To znaczy, że roleta zamyka się lub otwiera tylko wtedy, gdy trzymasz palec na przycisku, co daje pełną kontrolę nad zakresem ruchu. Styki wewnątrz mają obciążalność zwykle 10 AX przy 250 V, co wystarcza do typowych silników roletowych o poborze do 500 W.

Kiedy blokada mechaniczna staje się obowiązkowa

Dzieci poniżej 8. roku życia traktują podwójny klawisz jak zabawkę, ponieważ widzą dwa identyczne przyciski obok siebie i instynktownie chcą wcisnąć je jednocześnie. W takim scenariuszu silnik rolety zewnętrznej pobiera krótkotrwały prąd dwukrotnie wyższy niż znamionowy, co w skrajnym przypadku prowadzi do przegrzania uzwojenia. W obiektach komercyjnych, gdzie dostęp do sterowania mają różni, często nieprzeszkoleni użytkownicy, blokada eliminuje ryzyko drogiego serwisu.

W sypialni dorosłych, gdzie obsługa jest rutynowa i świadoma, wersja bez blokady daje szybszy czas reakcji przesuwasz palec z „góra" na „dół" bez oporu mechanicznego. To drobna, ale odczuwalna różnica przy codziennym wstawaniu o 6:30, kiedy liczy się każda sekunda i płynność ruchu.

Schemat podłączenia łącznika żaluzjowego krok po kroku

Podłączenie zaczyna się od wyłączenia napięcia w obwodzie i sprawdzenia próbnikiem, czy w puszce faktycznie nie płynie prąd. W puszce podtynkowej Ø60 mm powinny czekać cztery przewody: fazowy L (zwykle brązowy lub czarny), neutralny N (niebieski) oraz dwa sterujące kierunkami, oznaczone strzałkami ↑ i ↓ na obudowie mechanizmu. Niektóre instalacje prowadzą tylko trzy żyły, wtedy neutralny bierzesz z rozdzielni lub z sąsiedniej puszki.

Przewód fazowy L wprowadzasz do zacisku wspólnego mechanizmu to ten sam punkt, z którego napięcie popłynie na wybrany klawisz. Żyły ↑ i ↓ wpinasz odpowiednio do zacisków oznaczonych strzałką w górę i w dół, neutralny N podłączasz bezpośrednio do silnika, omijając łącznik. Schemat działa prawidłowo tylko wtedy, gdy kierunek strzałek na obudowie pokrywa się z faktycznym ruchem rolety; jeśli nie zamień miejscami żyły ↑ i ↓.

Montaż kończy osadzenie mechanizmu w puszce, wypoziomowanie go śrubokrętem krzyżakowym i nałożenie ramki oraz klawiszy. Po założeniu pokrywy ponownie włączasz napięcie i testujesz ruch przytrzymując każdy klawisz przez 2-3 sekundy. Roleta powinna ruszyć płynnie, bez szarpnięć, a silnik nie powinien buczeć po osiągnięciu położenia krańcowego.

Niezbędne narzędzia

• śrubokręt płaski 3,5 mm do zacisków w mechanizmie
• śrubokręt krzyżakowy PH2 do mocowania puszki i ramki
• próbnik napięcia z atestem do 250 V
• miernik uniwersalny do weryfikacji ciągłości obwodu
• nóż do ściągania izolacji 8-10 mm

Łącznik żaluzjowy OSPEL porównanie serii Sonata, Impresja i Karo

W katalogu jednego z polskich producentów osprzętu elektroinstalacyjnego funkcjonują trzy główne linie wzornicze, w których dostępny jest łącznik żaluzjowy. Seria Sonata to klasyka o zaokrąglonych rantach i białym, lekko kremowym odcieniu tworzywa, pasująca do większości wnętrz z lat 2000-2015. Impresja stawia na ostre kształty i większy klawisz, co ułatwia trafianie palcem po ciemku. Karo to propozycja minimalistyczna, z ramką wewnętrzną w kolorze grafitowym lub aluminium.

Kompatybilność z ramkami wielokrotnymi to cecha, która odróżnia te serie od siebie w praktyce. Sonata i Karo korzystają z uniwersalnego systemu ramek od jednego do pięciu modułów w poziomie lub pionie, Impresja ma własny, zamknięty system ramek, niewymienny z pozostałymi. Jeśli planujesz w jednym miejscu obok łącznika żaluzjowego włączyć też gniazdo lub świecznikowy wyłącznik światła, sprawdź wcześniej zgodność mechaniczną ramek.

Kolorystyka obejmuje biel (RAL 9003), beż, srebrny, grafit i antracyt, przy czym w serii Karo paleta jest najwęższa. Ceny orientacyjne dotyczą pojedynczego mechanizmu z klawiszem, bez ramki zewnętrznej, w marketach budowlanych i hurtowniach elektrycznych w 2024 r. Różnica 15-20 zł między seriami wynika głównie z pokrycia ramki i grubości tworzywa, a nie z jakości styków, które są identyczne.

Najczęstsze błędy przy montażu łącznika do rolety zewnętrznej

Brak blokady mechanicznej w pokoju dziecka to błąd, który ujawnia się zwykle w ciągu pierwszego tygodnia użytkowania. Rodzic słyszy zgrzyt, widzi zatrzymaną roletę, dzwoni do serwisu i płaci za wymianę silnika a wystarczyło dopłacić 20 zł przy zakupie. Drugą, równie częstą pomyłką jest odwrócona polaryzacja żył ↑ i ↓, co powoduje, że klawisz oznaczony „górą" opuszcza roletę i odwrotnie. Nie niszczy to napędu, ale dezorientuje domowników i wymaga ponownego zdjęcia klawiszy.

Montaż bez puszki podtynkowej, bezpośrednio na ścianie, to skrót, który kończy się odpadaniem mechanizmu przy pierwszym mocniejszym naciśnięciu. Mechanizm łącznika żaluzjowego wymaga sztywnego osadzenia w puszce Ø60 mm, bo inaczej klawisz luzuje się w ciągu kilku miesięcy, a styki tracą pewność połączenia. Puszka podtynkowa pełni też rolę izolatora termicznego i chroni mechanizm przed wilgocią z tynku.

Podłączanie fazy do zacisku neutralnego to błąd rzadki, ale niebezpieczny łącznik działa poprawnie, jednak cały mechanizm pozostaje pod napięciem nawet po wyłączeniu klawisza. Wymiana żarówki w sąsiedniej oprawie staje się wtedy realnym zagrożeniem. Europejska praktyka elektryczna od lat 70. wymaga przerywania fazy, a nie neutralnego, dlatego L zawsze trafia do zacisku wspólnego.

Ostatni, częsty błąd to zbyt krótkie przewody w puszce, które wymuszają mocne naciągnięcie izolacji przy wciskaniu do zacisku. Skutkuje to pęknięciem żyły wewnątrz izolacji, a przerwa ujawnia się dopiero po tynkowaniu, kiedy naprawa kosztuje kilkakrotnie więcej niż przedłużenie przewodu złączką Wago.

Łącznik żaluzjowy a schodowy i świetlny różnice w jednym miejscu

Różnica między łącznikiem żaluzjowym a schodowym sprowadza się do tego, czy styk jest chwilowy, czy zatrzaskowy. Schodowy „zapamiętuje" pozycję, dzięki czemu ta sama lampa świeci niezależnie od tego, który klawisz został wciśnięty ostatni. Żaluzjowy natychmiast wraca do pozycji neutralnej, bo silnik rolety wymaga podania napięcia tylko na czas ruchu. Próba zastąpienia jednego drugim skutkuje albo ciągłym ruchem rolety do oporu, albo brakiem reakcji.

Łącznik świetlny bywa mylony z żaluzjowym ze względu na podobny wygląd pojedynczego klawisza, ale różni się obecnością mechanizmu zatrzaskowego zamiast sprężynowego. Wciśnięty raz lampa świeci, wciśnięty ponownie gaśnie. Takie zachowanie nie ma sensu w sterowaniu roletą, bo chcesz decydować o kierunku i czasie ruchu, a nie o stałym stanie „otwarta/zamknięta".

Checklista przed zakupem i montażem

• Sprawdź napięcie znamionowe silnika rolety 230 V AC to standard, ale modele 24 V DC wymagają innego sterowania.
• Określ typ rolety: zewnętrzna fasadowa, wewnętrzna czy markiza każda z nich może wymagać innego momentu obrotowego.
• Zmierz pobór prądu silnika w karcie producenta suma mocy wszystkich rolet na jednym łączniku nie może przekroczyć 10 A.
• Wybierz wersję z blokadą, jeśli w pomieszczeniu są dzieci poniżej 8. roku życia lub osoby niezaznajomione z obsługą.
• Zdecyduj o serii wzorniczej i sprawdź kompatybilność z ramkami wielokrotnymi w pozostałej części instalacji.
• Przygotuj puszkę podtynkową Ø60 mm bez niej mechanizm nie ma sztywnego osadzenia.
• Zaopatrz się w przewody o przekroju 1,5 mm² Cu dla obwodu sterującego.
• Wyłącz napięcie w rozdzielni i oznacz obwód, by nikt przypadkowo go nie załączył podczas pracy.
• Sprawdź ciągłość obwodu miernikiem przed pierwszym uruchomieniem.
• Przetestuj kierunki ruchu i w razie pomyłki zamień żyły ↑ i ↓ przy wyłączonym napięciu.

Dobór łącznika żaluzjowego sprowadza się do trzech decyzji: blokada mechaniczna albo jej brak, seria wzornicza dopasowana do ramki oraz zgodność napięcia i prądu z napędem. Cena łącznika żaluzjowego zamyka się w przedziale 25-60 zł za sam mechanizm z klawiszem, a montaż zajmuje 15-25 minut osobie z uprawnieniami SEP. Zastosowanie się do schematu L, N, ↑, ↓ i wyłączenie napięcia przed pracą to dwa warunki, których pominięcie kosztuje najwięcej.

Źródła danych: norma PN-EN 60669-1:2018 „Łączniki do stałych instalacji elektrycznych", katalogi techniczne polskich producentów osprzętu elektroinstalacyjnego (dostępne na ospel.com.pl oraz w wersjach PDF u dystrybutorów hurtowych), film instruktażowy „Łącznik żaluzjowy montaż" opublikowany na kanale OSPEL S.A. przy 142 657 wyświetleniach (stan na 2024 r.), dane z kart katalogowych silników roletowych typu 45/59/85 mm standardowego typoszeregu.
