Barierki na rusztowaniu – co mówią przepisy i jak dobrać te właściwe?

Rodzaje zabezpieczeń zbiorowych na rusztowaniu

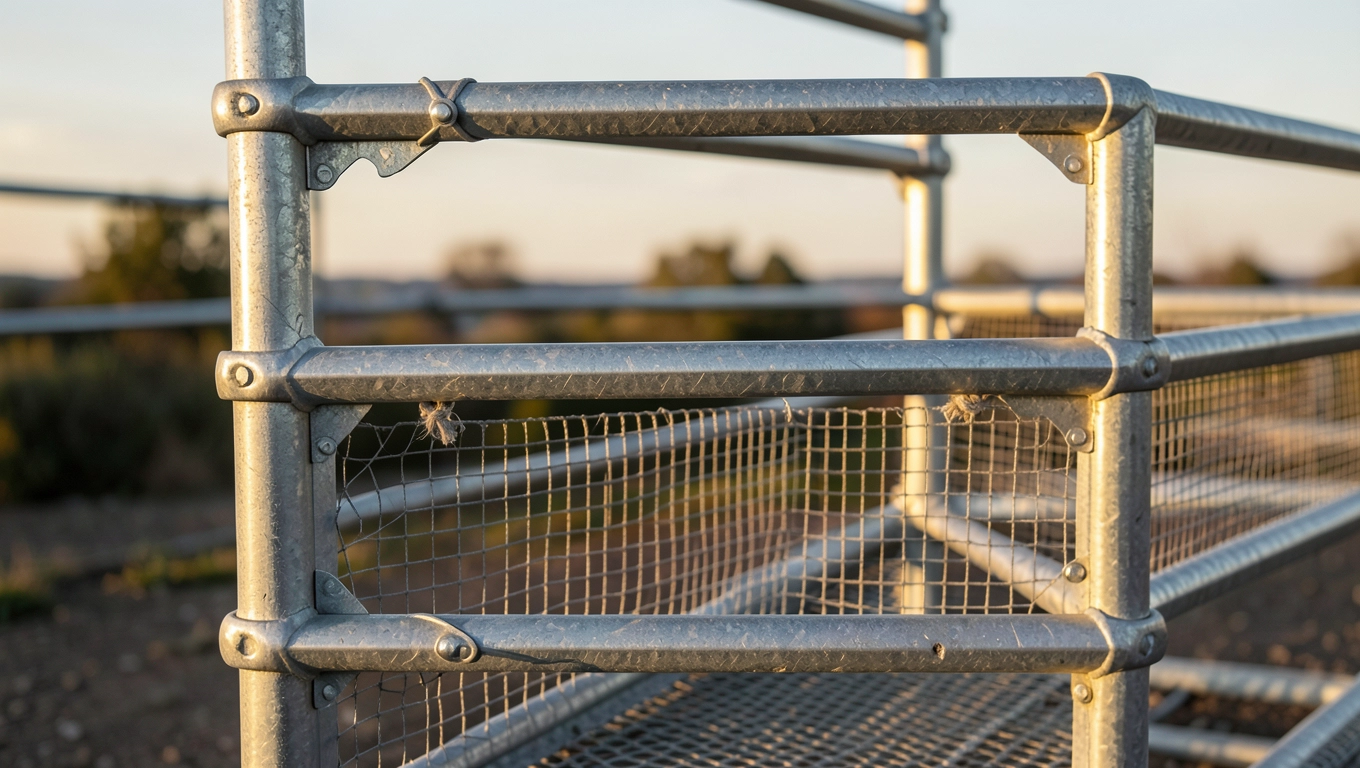

Poręcze ochronne stanowią absolutną podstawę każdego rusztowania. Zgodnie z § 18 Rozporządzenia Ministra Gospodarki z 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, górna krawędź poręczy głównej musi znajdować się 1,1 m nad poziomem pomostu roboczego. Poniżej niej obligatoryjnie montuje się poręcz pośrednią na wysokości 0,55 m, a przy krawędzi pomostu 0,15 m wysoką burtę (tzw. krawężnik). Te trzy elementy tworzą tzw. podwójny system powstrzymujący, który działa na prostej zasadzie fizyki: ciało człowieka o średnim wzroście 1,7 m wyhamowuje w dwóch punktach kontaktu, zanim jego środek ciężkości przesunie się poza krawędź pomostu.

• Rodzaje zabezpieczeń zbiorowych na rusztowaniu
• Montaż barierek krok po kroku najczęstsze błędy
• Odbiór techniczny rusztowania z barierkami protokół i checklista

Siatki zabezpieczające (ASO ang. *safety net system*) oraz plandeki pełnią funkcję uzupełniającą, ale w środowisku miejskim okazują się nieocenione. Chronią nie tylko pracowników, ale też przechodniów i mienie osób postronnych przed spadającym drobnym materiałem, narzędziami czy gruzem. Klasa wytrzymałości siatek oznaczana jest symbolem A1, A2, B1 lub B2 zgodnie z normą PN-EN 1263-1. Do prac tynkarskich i elewacyjnych na wysokości powyżej 8 m niezbędna siatka A2 pochłania energię uderzenia do 2,3 kJ, co odpowiada ciału o masie 100 kg spadającemu z 2,5 m.

Podstawowym błędem jest traktowanie ochrony zbiorowej jako zamiennika dla środków ochrony indywidualnej. Dyrektywa 2001/45/WE, wdrożona do polskiego prawa, jasno wskazuje hierarchię: tam, gdzie ryzyka nie da się wyeliminować środkami zbiorowymi, pracodawca musi zapewnić sprzęt chroniący konkretnego człowieka. W praktyce oznacza to, że nawet przy kompletnych barierkach ochronnych pracownik na wysokości powyżej 2 m powinien mieć na sobie szelki zgodne z EN 361 (system powstrzymywania upadku).

Klasyfikacja szelek według norm

Szelki bezpieczeństwa to nie jest jeden uniwersalny produkt. EN 361:2002 reguluje wyłącznie uprzęże chroniące przed upadkiem z wysokości posiadają one punkt kotwiczący na plecach (oznaczony literą A) i muszą wytrzymać obciążenie 15 kN przez minimum 3 minuty. EN 358:2018 dotyczy systemów podtrzymujących i pozycjonujących, używanych przy pracach na słupach, masztach czy krawędziach tu wymagana wytrzymałość to już tylko 3 kN, bo linę trzyma napięcie operatora, nie impet spadania.

Norma EN 813:2008 opisuje uprzęże biodrowe do prac pozycjonujących (np. na linie w technikach alpinistycznych). To właśnie ten model cieszy się popularnością przy krótkich robotach na elewacjach, bo rozkłada siłę na biodra, nie kręgosłup. Każdy z tych wariantów ma swoje ścisłe zastosowanie i nie wolno ich traktować zamiennie. Uprząż do pozycjonowania (EN 358) nie uratuje życia przy prawdziwym upadku swobodnym z kilku metrów.

Pozostałe elementy systemu asekuracji

Sam amortyzator stanowi ogniwo pośrednie między szelkami a punktem kotwiczenia. Pochłania energię kinetyczną upadku, zmniejszając siłę działającą na ciało do bezpiecznych 6 kN. Linki z podwójnym zatrzaśnikiem pozwalają na stałe przemieszczanie się bez odpinania (tzw. system 100% Tie-off), co eliminuje ryzyko chwili, w której pracownik jest niezabezpieczony.

Punkty kotwiczenia na rusztowaniu muszą przenosić obciążenie minimalne 12 kN w kierunku zgodnym z osią liny. Najczęściej stosuje się kotwy słupowe, oczkowe lub taśmowe, rozmieszczane tak, aby przy ewentualnym upadku pracownik nie uderzył o elementy konstrukcji. Ważne: kotwa musi znajdować się powyżej głowy pracownika, inaczej lina podczas hamowania uderzy go z ogromną siłą w same biodra.

Brak hełmu z paskiem podbródkowym lub obuwia antypoślizgowego (klasa S3 SRC wg EN ISO 20345) niweluje skuteczność nawet najdroższego systemu asekuracyjnego. Spadająca cegła z poziomu trzeciego piętra doznaje przyspieszenia, które perforuje czaszkę niechronioną w czasie krótszym niż reakcja pracownika.

Montaż barierek krok po kroku najczęstsze błędy

Przed przystąpieniem do montażu zabezpieczeń konieczna jest weryfikacja podłoża. Grunt musi być stabilny, wyrównany i zagęszczony do wskaźnika Is ≥ 0,95 dla gruntów spoistych lub ID ≥ 0,80 dla gruntów niespoistych. Podkłady drewniane lub stalowe płyty rozkładające obciążenie powinny mieć wymiar dostosowany do nośności gruntu, np. minimum 50 × 30 cm przy rusztowaniach fasadowych o masie własnej do 250 kg/m².

Dokumentacja DTR (Dokumentacja Techniczno-Ruchowa) konkretnego producenta rusztowania to nie formalność, lecz instrukcja operacyjna. Zawiera schematy zakotwień, dopuszczalne wysokości montażowe bez dodatkowego usztywnienia, a także momenty dokręcania złącz. Pominięcie tych danych kończy się najczęściej wypadkiem „w pełni zgodnym z przepisami", bo ekipa stosowała ogólne zasady zamiast konkretnych wytycznych dla swojego systemu.

Prawidłowa kolejność montażu

1. Stabilizacja ramy bazowej z użyciem podstawek śrubowych i krawężników dolnych.
2. Wypoziomowanie pierwszego poziomu pomostu odchyłka nie większa niż 1% w kierunku poprzecznym.
3. Montaż ram pionowych i stężeń ukośnych od dołu do góry.
4. Zakotwienie do ściany co drugie pole w poziomie i co 4 m wysokości.
5. Układanie pomostów roboczych z zabezpieczeniami przed przypadkowym uniesieniem.
6. Instalacja poręczy głównych, pośrednich i krawężników.
7. Montaż siatek ochronnych i plandek na obwodzie zewnętrznym.

Sekwencja odwrócona bywa kusząca w praktyce, bo „dokładanie poręczy na już stojące rusztowanie" wydaje się szybsze. Mechanika jest jednak bezlitosna: statycznie niestabilna rama górna może runąć w momencie, gdy ekipa wychyla się poza krawędź, by zainstalować słupek. Złota zasada mówi: każde piętro zabezpiecz, zanim na nim staniesz.

Najczęstsze błędy montażowe

Brak zakotwienia co czwarte pole zamiast co drugie to klasyczna oszczędność, która kończy się przewróceniem całej konstrukcji przy silnym wietrze. Obciążenie wiatrem działające na rusztowanie o powierzchni bocznej 100 m² przy wietrze 20 m/s to ponad 5 kN. Taka siła wymaga właśnie gęstszego rozmieszczenia kotew.

Niedokręcone złącza rurowe (nie osiągające momentu 50 Nm) to druga plaga. Śruba złącza krzyżowego, dokręcona na „oko", luzuje się pod wpływem drgań i cykli termicznych w ciągu kilku dni. Kontrola momentu kluczem dynamometrycznym powinna być rutyną, nie wyjątkiem.

Stosowanie nieatestowanych desek pomostowych zamiast certyfikowanych paneli stalowych lub aluminiowych to trzecia kategoria grzechów. Deska o grubości 25 mm, wykonana z drewna klasy C24, ugina się pod obciążeniem 150 kg/m² o ponad 3 cm, co przekracza dopuszczalną strzałkę ugięcia.

Codzienna kontrola wizualna zajmuje 5 minut, a oszczędza lata procesów sądowych. Sprawdź: pion ram, dokręcenie złącz, ciągłość poręczy, stan kotew, obecność siatek. Wszelkie odchylenia skreśl z dziennika rusztowania przed rozpoczęciem zmiany.

Odbiór techniczny rusztowania z barierkami protokół i checklista

Odbiór rusztowania to formalność prawna, ale przede wszystkim moment, w którym dokumentujemy bezpieczeństwo ludzi. Zgodnie z § 109 powyższego rozporządzenia, rusztowanie może oddać do użytku jedynie kierownik budowy lub osoba uprawniona, po sporządzeniu protokołu odbioru technicznego. Bez tego dokumentu rusztowanie traktowane jest jako niedopuszczone do eksploatacji, nawet jeśli wizualnie wygląda prawidłowo.

Elementy obowiązkowe protokołu

• Data i godzina odbioru, lokalizacja obiektu.
• Typ rusztowania, nazwa systemu, producent, numer seryjny.
• Imię i nazwisko montera z numerem uprawnień.
• Zakres dopuszczalnych obciążeń użytkowych (klasa obciążenia od 1 do 6 wg PN-EN 12811-1).
• Wysokość montażowa, schemat zakotwień.
• Wykaz zainstalowanych zabezpieczeń: poręcze, burty, siatki, punkty kotwiczenia.
• Wyniki kontroli stanu technicznego elementów.
• Podpisy komisji odbiorowej i kierownika budowy.

Kontrola stanu technicznego obejmuje dziewięć obszarów: posadowienie, konstrukcję nośną, pomosty, komunikację, kotwienie, zabezpieczenia zbiorowe, oznakowanie, oświetlenie (jeśli praca w porze nocnej) oraz środki ochrony indywidualnej dostępne na rusztowaniu. Każdy z tych punktów musi uzyskać ocenę pozytywną, w przeciwnym razie rusztowanie nie może być eksploatowane.

Klasa obciążenia a dobór zabezpieczeń

Rusztowania modułowe pracujące przy ciężkich robotach murarskich wymagają wzmocnionych słupków poręczowych, ponieważ siły dynamiczne powstające przy podawaniu bloczków (nawet 25 kg) generują momenty obrotowe przekraczające 0,5 kNm. Standardowa poręcz aluminiowa o średnicy rury 40 mm i grubości ścianki 2 mm po prostu się wygina.

Najczęstsze przyczyny odmowy odbioru

Komisja odbiorowa nie ma obowiązku „domyślania się" intencji wykonawcy. Brak kompletnych atestów stali na elementy nośne, brak obliczeń statycznych dla rusztowań powyżej 24 m wysokości, brak oznakowania strefy niebezpiecznej, brak daszków ochronnych nad wejściami do budynku przy rusztowaniach powyżej 4 m to wszystko formalne podstawy odmowy.

Odpowiedzialność kierownika budowy za stan rusztowania nie kończy się z chwilą podpisania protokołu. Dziennik rusztowania (odrębny dokument) musi być prowadzony na bieżąco, a każda zmiana konfiguracji (np. dostawienie dodatkowego piętra, usunięcie fragmentu pomostu) wymaga ponownego wpisu i kontroli. Inspektor PIP, który przyjdzie na kontrolę trzy miesiące po odbiorze, zapyta właśnie o ten dziennik.

Kary za brak zabezpieczeń

Wypadek śmiertelny na rusztowaniu to nie tylko tragedia ludzka, ale też konsekwencje prawne sięgające 10 000-30 000 zł grzywny dla osób odpowiedzialnych, a w przypadku nieumyślnego spowodowania śmierci odpowiedzialność karna z art. 155 Kodeksu Karnego (do 5 lat pozbawienia wolności). Ubezpieczyciel odmówi wypłaty odszkodowania pracownikowi, jeśli w protokole powypadkowym widnieje zapis o braku wymaganych zabezpieczeń.

Odpowiedzialność karna spoczywa na osobie, która faktycznie zarządzała budową, nie na właścicielu firmy. Praktyka pokazuje, że PIP bada nie strukturę własności, lecz faktyczny podział obowiązków w dokumentacji.

Checklista codziennej kontroli rusztowania

• Stabilność ram bez widocznych przechyłów i deformacji.
• Dokręcenie złącz zgodne z momentem producenta.
• Ciągłość poręczy głównych i pośrednich.
• Stan krawężników wysokość 15 cm, brak pęknięć.
• Kotwy prawidłowe rozmieszczenie, brak luzów.
• Siatki napięte, bez rozdarć, prawidłowe mocowanie.
• Pomosty bez ubytków, z zabezpieczeniem przed przesunięciem.
• Oznakowanie tabliczka z dopuszczalnym obciążeniem.
• Warunki atmosferyczne wiatr poniżej 10 m/s bez specjalnych obliczeń.

Zabezpieczenia na rusztowaniach to nie koszt, lecz inwestycja w ciągłość pracy i ochronę ludzkiego życia. Każdy element systemu od kotwy po krawężnik współpracuje z pozostałymi, tworząc łańcuch bezpieczeństwa wystarczająco mocny, by zatrzymać człowieka na krawędzi. Złamanie jednego ogniwa wystarczy, by cały łańcuch zawiódł w najmniej spodziewanym momencie.

Szukając kompletnych zestawów barierek ochronnych, zwróć uwagę, czy oferowane systemy posiadają aktualne badania typu WE, oznakowanie CE oraz zgodność z Dyrektywą 2001/45/WE. Dobre systemy montażowe wraz z atestowaną siatką ochronną klasy A2 i kompletem poręczy aluminiowych lub stalowych ocynkowanych ogniowo pozwalają na legalną eksploatację rusztowania bez obaw o wynik kontroli.

Źródła danych i podstawy prawne

• Rozporządzenie MGPiPS z 26 września 1997 r. (Dz.U. 1997 nr 129 poz. 844, z późn. zm.) tekst ujednolicony: isap.sejm.gov.pl
• Dyrektywa 2001/45/WE Parlamentu Europejskiego i Rady minimalne wymagania bhp przy pracach na wysokości
• PN-EN 12811-1:2007 Rusztowania. Rusztowania robocze. Produkty
• PN-EN 1263-1:2015 Siatki bezpieczeństwa. Wymagania
• PN-EN 361:2002 Indywidualny sprzęt ochronny. Uprząż chroniąca przed upadkiem z wysokości
• PN-EN 358:2018 Indywidualny sprzęt ochronny. Systemy podtrzymujące
• PN-EN 813:2008 Indywidualny sprzęt ochronny. Uprzęże biodrowe
• PN-EN ISO 20345:2012 Obuwie bezpieczne
• Statystyki wypadkowe PIP raport roczny: pip.gov.pl
• CIOP-PIB Centralny Instytut Ochrony Pracy: ciop.pl
