Elementy rusztowania systemowego L73 Baumann kompletny przewodnik

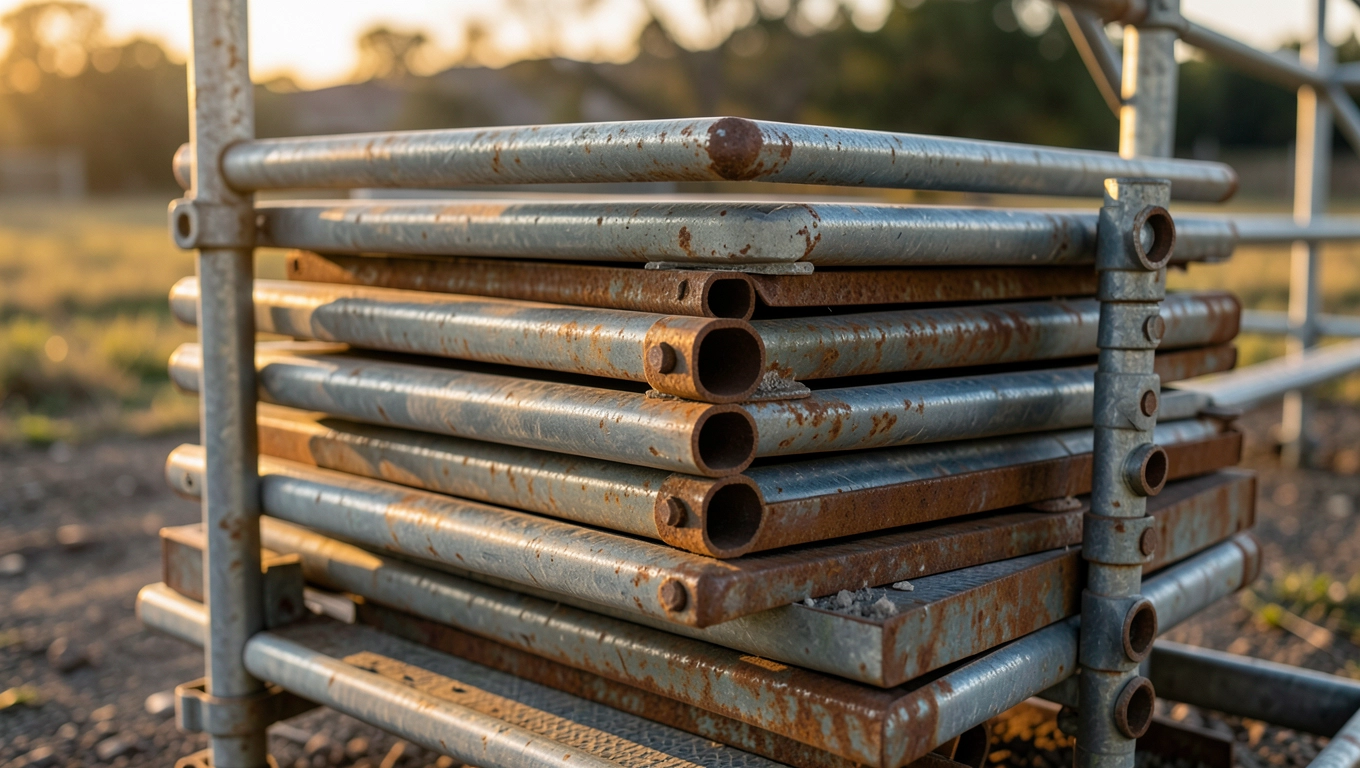

Rama, podest, poręcz i złącze kluczowe elementy rusztowania systemowego

Współczesne budowy rzadko przypominają chaotyczne konstrukcje z lat osiemdziesiątych. Dzisiejsze elementy rusztowania systemowego to precyzyjne moduły, które łączą się w logiczną całość bez lutowania, spawania i improwizacji. Standaryzacja wymiarów zaczęła się w Europie Zachodniej w latach siedemdziesiątych, a w Polsce ten model przyjął się na dobre po wejściu norm PN-EN 12810 i PN-EN 12811, które regulują tolerancje, nośności i geometrię pojedynczych komponentów.

• Rama, podest, poręcz i złącze kluczowe elementy rusztowania systemowego
• Parametry techniczne elementów rusztowania L73 w jednej tabeli
• Montaż elementów rusztowania systemowego krok po kroku
• Jak dobrać liczbę elementów rusztowania do elewacji
• Najczęstsze błędy przy doborze i eksploatacji

Sercem każdej wieży jest rama pionowa o szerokości 0,73 m i wysokości 2,0 m. To ona przenosi obciążenia grawitacyjne na podłoże przez regulowane stopy, a jednocześnie utrzymuje stały rozstaw podestów, dzięki czemu kolejne sekcje rosną w rytmie dwóch metrów. Wzdłuż stojaków biegną złączki klinowe lub zapadkowe, pozwalające na połączenie bez użycia narzędzi wystarczy młotek montażowy.

Po poziomie pracują podesty stalowe lub aluminiowe, a do prac lekkich także sklejkowe. Na ramie opierają się na wspornikach hakowych i zabezpiecza wiatrem, ponieważ sama masa podestu (od 12 do 22 kg) nie wystarczy, by zatrzymać go na wysokości. Dlatego każdy pomost ma zatrzask, który wchodzi pod ramę, blokując ruch w górę.

Bezpieczeństwo obsługi zapewniają poręcze podwójne (górna na wysokości 1,1 m, pośrednia w połowie), burty (krawężniki drewniane lub metalowe o wysokości 0,15 m) oraz stężenia pionowe i ukośne, usztywniające całość przed siłami poziomymi. Na koniec dochodzą złącza normalne i obrotowe, które spajają rusztowanie z budynkiem przez kotwy rozmieszczane co cztery metry.

Trzy grupy komponentów, które musisz znać

W praktyce elementy rusztowania dzielą się na trzy kategorie, z których każda odpowiada za inną funkcję. Konstrukcyjne przenoszą obciążenia: ramy, stężenia, stopy i łączniki. Robocze tworzą powierzchnię użytkową: podesty, drabiny, podesty komunikacyjne z włazem oraz ramy czołowe. Zabezpieczające chronią ludzi: poręcze, burty, siatki ochronne, kotwy i zastrzały.

Kluczowa jest różnica między elementem nośnym a użytkowym. Rama pionowa pracuje w ściskaniu i zginaniu, podest natomiast w zginaniu dwukierunkowym. Łącznik klinowy działa na ścinanie, dlatego nie wolno go spawać ani wiercić w nim otworów, bo pozbawia się go jednocześnie gwarancji producenta i nośności znormalizowanej.

Warto sprawdzić oznaczenia na każdej ramie. Wytłoczony numer seryjny, klasa stali (S235 lub S355) i rok produkcji pozwalają weryfikować historię elementu, co ma znaczenie przy odbiorze rusztowania przez kierownika budowy. Elementy starsze niż pięć lat powinny przechodzić roczne przeglądy techniczne, dokumentowane w dzienniku rusztowań.

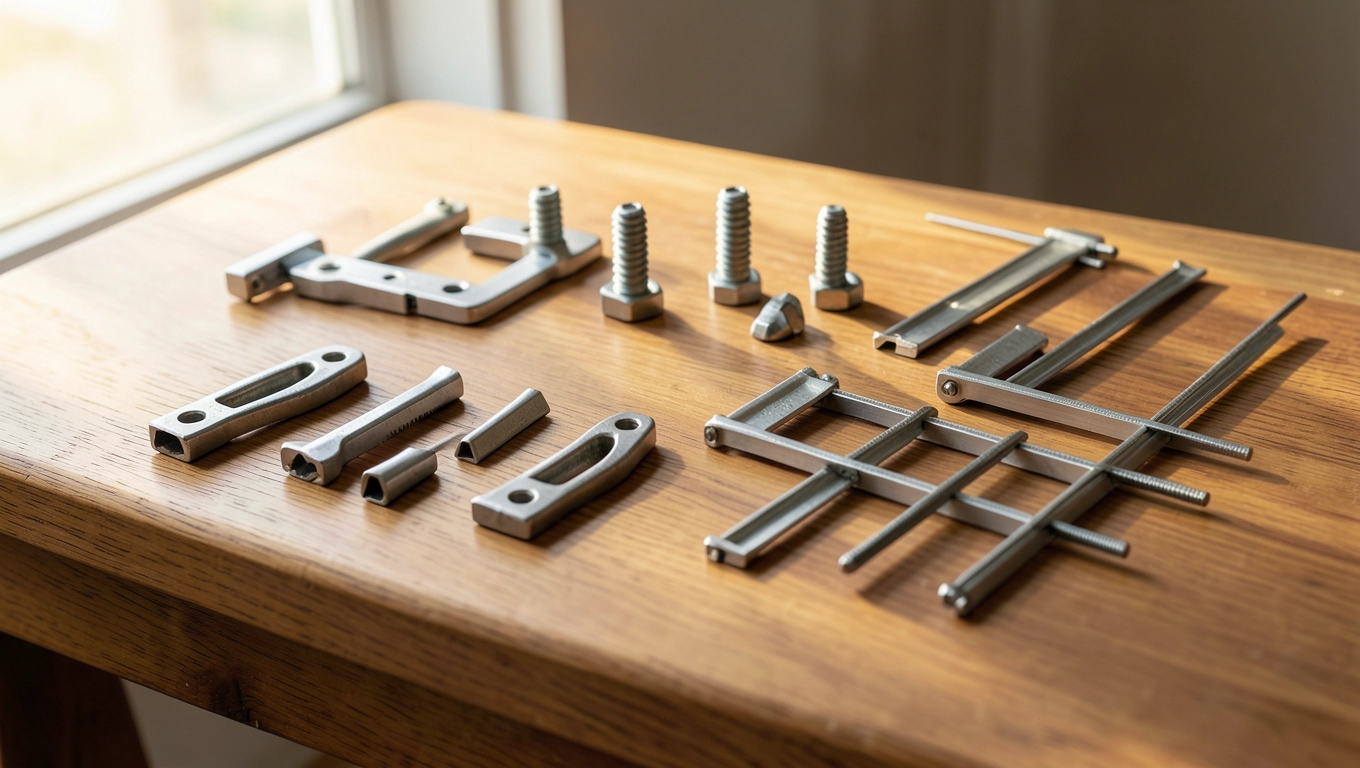

Parametry techniczne elementów rusztowania L73 w jednej tabeli

System rusztowań modułowych L73 od dziesięcioleci pozostaje w Polsce standardem elewacyjnym. Wyróżnia go geometria modułu (0,73 m × 2,0 m) oraz uniwersalne złącza klinowe, które pozwalają łączyć elementy pod kątem prostym bez dodatkowych łączników. Poniższa tabela zbiera najważniejsze dane techniczne w jednym miejscu, ponieważ przy wycenie i projekcie organizacji placji liczy się każdy milimetr średnicy rury i każdy kilogram masy własnej.

Średnica 48,3 mm to nie przypadek, lecz wymóg normy PN-EN 12810-1, która gwarantuje zgodność z dowolnym systemem modułowym europejskim. Dzięki temu rama L73 pasuje do poręczy czy burty z systemu P70, o ile zachowano rozstaw modułów. Ta interoperacyjność bywa ratunkiem na budowie, gdy brakuje jednego elementu.

Klasa obciążenia zależy od wybranego podestu. Klasa 3 oznacza 200 kg/m² (prace lekkie), klasa 4 300 kg/m² (tynkowanie), klasa 5 450 kg/m² (prace murarskie), a klasa 6 600 kg/m² (magazynowanie materiałów na podeście). Rusztowanie elewacyjne L73 standardowo pracuje w klasie 3 lub 4, ponieważ przy elewacji rzadko potrzeba więcej.

Wysokość robocza rusztowania zależy od konfiguracji stężeń i kotwienia. Bez dodatkowego projektu dopuszcza się montaż do 24 m przy ścianie, powyżej tej granicy wymagana jest statyka i obliczenia wiatrowe wg Eurokodu 1. W praktyce rusztowania L73 obsługiwały już budynki o wysokości roboczej 60 m, lecz tam każdy segment wymaga osobnego projektu montażu.

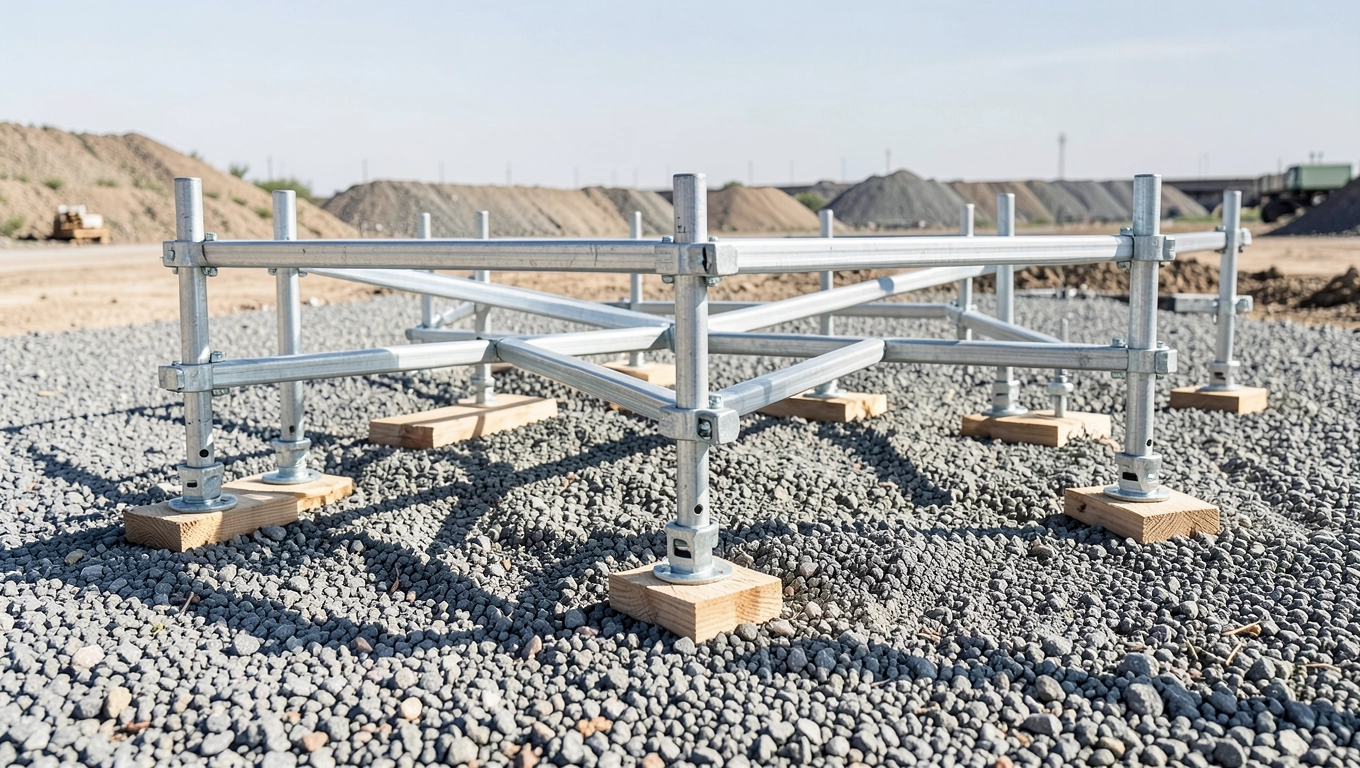

Montaż elementów rusztowania systemowego krok po kroku

Dobry montaż zaczyna się od przygotowania podłoża, a nie od pierwszej ramy. Grunt musi być wyrównany i zagęszczony do wskaźnika Is ≥ 0,95, a pod stopy regulowane trzeba podłożyć kantówki lub podkłady z drewna sosnowego o grubości minimum 40 mm. Takie podłoże rozkłada siłę z jednej stopy na powierzchnię 0,25 m², dzięki czemu unikniesz osiadania podczas pracy.

Poziomowanie i pierwsze ramy

Następnie rozmieszczasz stopy regulowane w rozstawie 2,0 m wzdłuż elewacji i 0,73 m w głąb. Wkręcasz je na wstępną wysokość 0,1 m, by później skorygować poziomnicą laserową. Na stopach stawiasz pierwsze ramy pionowe, a ich pion kontrolujesz pionem murarskim o długości 2 m odchyłka powyżej 1,5 mm na 1 m wysokości oznacza demontaż i ponowne ustawienie.

Po ustawieniu pary ram łączysz je ryglem poprzecznym (górnym i dolnym), który automatycznie wchodzi w zaczepy klinowe. Dzięki temu dwie ramy stoją stabilnie jeszcze przed położeniem pierwszego podestu. W tym momencie warto też zamontować ramy czołowe na skrajnych polach, bo bez nich konstrukcja nie domyka się w moduł.

Układanie pierwszego poziomu

Na ramy kładziesz podesty jedne za drugim, zaczynając od środka pola, by móc skontrolować szczeliny. Standardowo tolerancja między podestami wynosi 5 mm, a maksymalna dopuszczalna to 25 mm, chyba że przepisy BHP dopuszczają jedynie krótsze przerwy przy pracach elewacyjnych. Podesty zatrzaskujesz hakami od spodu solidne puknięcie młotkiem montażowym potwierdza zablokowanie.

Przy pierwszym poziomie instalujesz stężenia ukośne w co trzecim polu, a od wysokości 6 m w każdym. Stężenie działa jak krzyżuliec w więźbie dachowej przenosi siły poziome (wiatr, przypadkowe uderzenie) na dolną ramę. Bez niego pierwsze piętro zachwiałoby się przy bocznym podmuchu 0,5 kN/m², czyli lekkim wietrze.

Wyższe poziomy i komunikacja

Kolejne kondygnacje montujesz w identycznej kolejności: rama na ramie, podest, stężenie, kotwa. Kotwy (łączniki do ściany) rozmieszczasz co cztery metry wysokości i co sześć metrów wzdłuż elewacji, przy czym w narożnikach zawsze w obu kierunkach. Kotwa przenosi siły ssące wiatru, dlatego musi być zamontowana w murze, nie w warstwie ocieplenia.

Komunikację pionową zapewnia drabina aluminiowa wpinana w każdy podest z włazem. Podesty komunikacyjne mają klapę otwieraną do góry, dzięki czemu drabina przechodzi przez nie bez przeszkód. Wewnętrzna klapa powinna samoczynnie opadać po wejściu to wymóg normy, który chroni spadających ludzi z wyższych poziomów.

Poręcze i oddanie rusztowania

Na ostatnim poziomie roboczym montujesz poręcze na wysokości 1,1 m oraz pośrednie 0,55 m nad podestem. Od wewnętrznej strony dosuwane są burty (krawężniki) o wysokości 150 mm, które zatrzymują narzędzia i luźne materiały. Na koniec montujesz daszki ochronne w strefie wejścia, by spadające przedmioty nie trafiły przechodnia poniżej.

Gotowe rusztowanie zgłaszasz do odbioru kierownikowi budowy, a ten dokonuje wpisu w dzienniku rusztowań z datą, godziną i zakresem dopuszczenia. Bez tego wpisu ekipa montażowa nie ma prawa przekazać rusztowania ekipie użytkującej to jeden z najczęstszych powodów wstrzymania robót przez nadzór BHP.

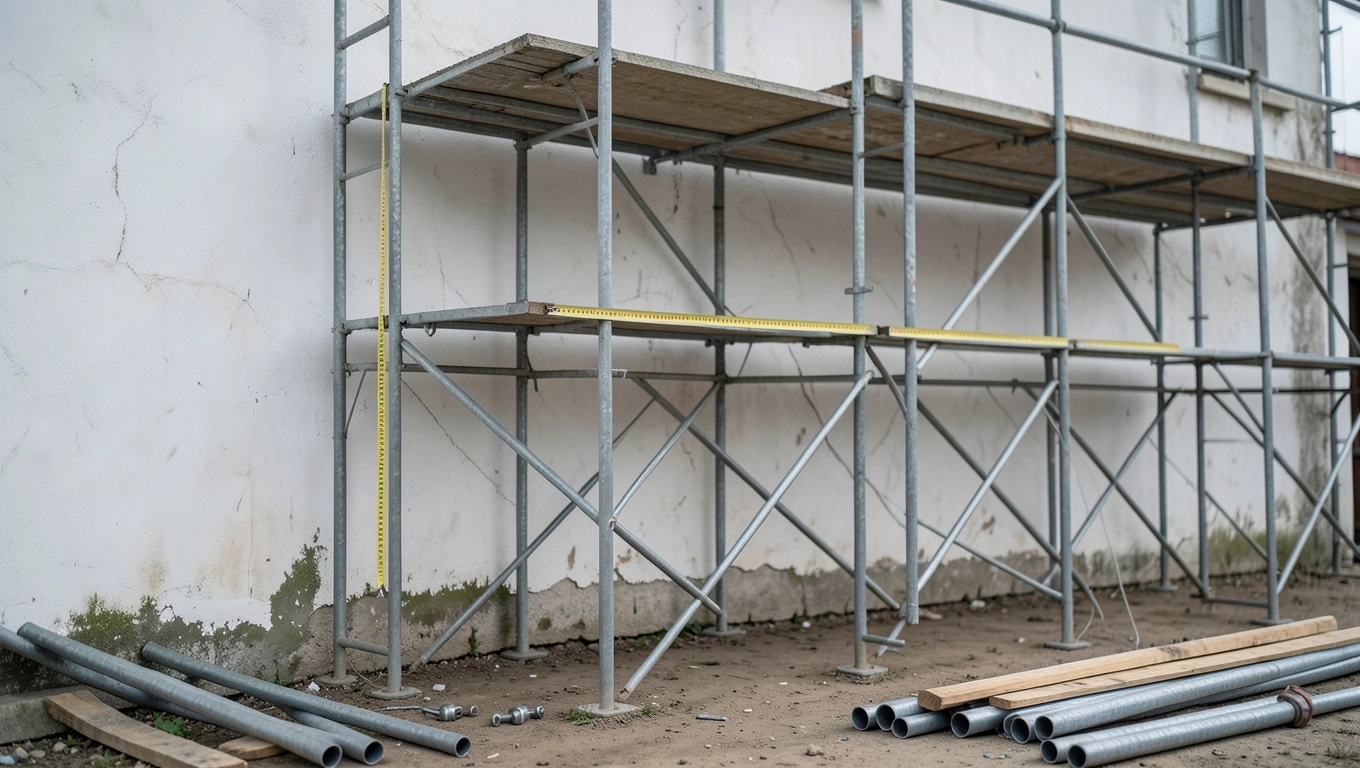

Jak dobrać liczbę elementów rusztowania do elewacji

Zbyt mało elementów oznacza niebezpieczną improwizację, zbyt dużo koszty magazynowania i transportu. Złoty środek wynika z prostej geometrii, ponieważ każde pole rusztowania ma stałą objętość 2,0 m × 0,73 m w rzucie i 2,0 m wysokości. Wystarczy zmierzyć elewację i podzielić na moduły, by wiedzieć, co zamawiać.

Szybki wzór na liczbę ram

Liczba ram pionowych na jeden poziom = 2 × (długość elewacji / 2,0 m). Wynik zaokrąglasz w górę, bo rusztowanie musi obejmować narożniki. Dla elewacji o długości 24 m potrzeba 24 ram (po dwie na każde pole 2-metrowe). Dodajesz ramę czołową na każdym końcu oraz jedną ramę rezerwową na uszkodzenia montażowe.

Liczba poziomów = wysokość robocza / 2,0 m + 1, przy czym ostatni poziom stanowią poręcze ochronne. Dla budynku 12 m wysokości daje to siedem poziomów ram. Łączna liczba ram = poziomy × liczba ram na poziom, czyli w podanym przykładzie 168 sztuk bez rezerwy.

Podesty, poręcze i burty

Liczba podestów odpowiada liczbie pól na danym poziomie. Jeśli elewacja liczy 12 pól, na każdym poziomie kładziesz 12 podestów. Wyjątkiem jest poziom zerowy (grunt), gdzie podesty są pomijane. Suma = 12 pól × 6 poziomów roboczych = 72 podesty.

Stężenia i kotwy

Stężenia ukośne układasz w co trzecim polu pierwszego poziomu, a od szóstego metra wysokości w każdym. Dla 12 pól potrzeba pięciu stężeń na dolny poziom i czterech na każdy kolejny. Łączna liczba dla sześciu poziomów = 5 + (5 × 5) = 30 sztuk.

Kotwy rozmieszczasz co cztery metry wysokości i co sześć metrów wzdłuż elewacji. Dla 12 m wysokości i 24 m długości daje to 4 × 5 = 20 kotew, ale w narożnikach dodajesz 2 sztuki na każdy róg. Sumarycznie 24 łączniki.

Przykładowa kalkulacja zestawu

Przy większych zestawach (50 pól i więcej) ceny jednostkowe spadają o 12-18%, ponieważ logistyka i powtarzalność montażu obniżają koszt obsługi. W praktyce wynajem rusztowania elewacyjnego L73 z montażem kosztuje 8-14 zł/m² miesięcznie, co obejmuje transport, montaż, dzienną kontrolę i demontaż.

Najczęstsze błędy przy doborze i eksploatacji

Najczęstszy błąd to niedoszacowanie liczby kotew, ponieważ montażyści "zapominają" o narożnikach. Kotwa w narożniku przenosi dwa kierunki sił wzdłuż elewacji i prostopadle do niej, dlatego potrzeba dwóch łączników, nie jednego. Brak tej pary powoduje, że narożnik odstaje od ściany przy wietrze, a cały rzut rusztowania traci geometryczną prostokątność.

Drugi grzech to mieszanie starych i nowych elementów bez ich przeglądu technicznego. Rama z lat dziewięćdziesiątych, która służyła przy kopalni, może mieć mikropęknięcia w spoinach bocznych niewidoczne gołym okiem, ale obniżające nośność o 20-30%. Łączenie jej z nową ramą w jednym polu tworzy asymetrię, która przy obciążeniu ujawnia się jako trwałe odkształcenie.

Trzeci błąd to użycie podestu aluminiowego tam, gdzie potrzeba stalowego. Aluminium ma moduł Younga trzy razy mniejszy niż stal, więc ugina się bardziej pod tym samym obciążeniem. Przy pracach murarskich z paletami bloczków podest aluminiowy klasa 3 ugina się o 14 mm, a stalowy klasa 4 zaledwie o 4 mm różnica wpływa na jakość murowania i zmęczenie pracownika.

Czwarty problem to brak daszków ochronnych nad wejściem. Spadający klucz lub wiadro z trzeciego poziomu ma energię kinetyczną około 50 J, czyli tyle, ile potrzeba do złamania kości czaszki. Daszek z desek lub siatki stalowej o szerokości 1,5 m od krawędzi rusztowania kosztuje 80 zł za metr bieżący, a eliminuje ryzyko śmiertelnego wypadku przy wejściu.

Piąty, wciąż powszechny błąd to rezygnacja z dziennika rusztowań. Bez wpisu o odbiorze rusztowanie formalnie nie istnieje, a każdy wypadek na takiej konstrukcji obciąża kierownika budowy pełną odpowiedzialnością karną. Kilka stron dokumentacji zajmuje pół godziny, ale w sądzie stanowi jedyną linię obrony.

Kiedy NIE stosować rusztowania L73

Rusztowanie modułowe L73 nie sprawdza się przy obiektach o bardzo skomplikowanej geometrii, na przykład przy kulistych kopułach kościołów lub wieżach chłodniczych. Tam standardowe pole 2,0 × 0,73 m zostawia zbyt duże luki. Zamiast L73 lepiej użyć rusztowania przestrzennego kubełkowego (np. Allround) lub rusztowania wiszącego na linach nośnych.

Nie montuj L73 na gruntach organicznych (torf, namuły) bez wymiany podłoża. Stopa regulowana o nośności 30 kN wymaga gruntu o nośności co najmniej 150 kPa, a torf ma 20-40 kPa. Efektem będzie osiadanie jednej strony, przechyłanie się ram i konieczność demontażu po dwóch tygodniach pracy.

Nie używaj też systemu L73 do rusztowań nośnych pod szalunki stropowe. Tam potrzebujesz podpór stalowych o nośności 20-40 kN na słupek, a L73 jest wymiarowany do obciążeń poziomych i roboczych wiatrem 0,6 kN/m². Próba wykorzystania L73 jako podpory pod strop kończy się zwichnięciem i katastrofą budowlaną.

Checklista odbioru rusztowania

Przed dopuszczeniem rusztowania do użytkowania sprawdź dziesięć kluczowych punktów. Po pierwsze: poziom i pion ram (tolerancja 1,5 mm/m). Po drugie: kompletność poręczy podwójnych i burt na każdym poziomie roboczym. Po trzecie: prawidłowe rozmieszczenie kotew.

Po czwarte: obecność i drożność podestów komunikacyjnych. Po piąte: zatrzaski wszystkich podestów zablokowane. Po szóste: daszki ochronne nad wejściami. Po siódme: zabezpieczenie krawędzi zewnętrznych siatką lub bortem. Po ósme: oznaczenie rusztowania tabliczką z datą odbioru i dopuszczalnym obciążeniem.

Po dziewiąte: brak elementów uszkodzonych, skorodowanych lub z naprawami spawalniczymi. Po dziesiąte: wpis w dzienniku rusztowań z podpisem kierownika budowy. Dopiero po spełnieniu wszystkich dziesięciu punktów rusztowanie staje się legalnym miejscem pracy.

Źródła danych i normy

• PN-EN 12810-1:2010 Rusztowania robocze. Rusztowania z elementów prefabrykowanych. Produkty.
• PN-EN 12811-1:2007 Rusztowania robocze. Rusztowania o konstrukcji metalowej. Informacje dotyczące materiałów.
• PN-EN 12811-2:2008 Rusztowania robocze. Reguły projektowania i wykonania.
• Rozporządzenie Ministra Pracy i Polityki Społecznej z 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. 1997 nr 129, poz. 844, z późn. zm.).
• Rozporządzenie Ministra Infrastruktury z 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. 2003 nr 47, poz. 401).
• Eurokod 1 PN-EN 1991-1-4:2008 Oddziaływania na konstrukcje. Oddziaływania wiatru.
• PN-EN 74:2014 Złącza, sworznie centrujące i podstawki do rusztowań.
• Materiał opracowany na podstawie dokumentacji producentów systemu L73 oraz wieloletniej praktyki montażowej.
