Konstrukcja systemu SKYER opiera się na powtarzalnych modułach łączonych zamkami klinowymi, co pozwala budować zarówno proste wieże przyścienne, jak i rozbudowane rusztowania przestrzenne. Trzonem są słupki pionowe z węższymi rurami na końcach rozetami do których wpina się poziome rygielki. Taki węzeł przenosi obciążenie bez luzów, a klin samoblokujący nie wymaga dodatkowych śrub. Montaż trwa więc krócej niż w systemach ramowych, gdzie każdy element trzeba skręcać osobno.

• Budowa rusztowania modułowego SKYER podesty, rygiel-O, stężenia i podstawy
• Zastosowania rusztowania modułowego elewacje, przemysł, podpory i wieże jezdne
• SKYER vs rusztowanie ramowe Plettac porównanie nośności, montażu i ceny
• Montaż rusztowania modułowego krok po kroku checklist BHP i kotwienia
• Na co zwrócić uwagę przy zakupie rusztowania modułowego dobór podestu, wysokości i obciążenia

Podesty stalowe wchodzące w skład systemu mają długości robocze 2,07 m, 2,57 m i 3,07 m przy szerokości 0,32 m. Wytrzymują obciążenie użytkowe do 2,0 kN/m² w klasie 3 wg PN-EN 12811-1. Ich antypoślizgowa blacha perforowana odprowadza wodę, więc bezpiecznie pracuje się na nich po deszczu. W ofercie dystrybutora podest 2,07 m kosztuje od 249 zł netto, 2,57 m od 290 zł, a 3,07 m od 330 zł netto. To ważna informacja dla kalkulacji budżetu, bo w złożonych wieżach podesty stanowią 35-45% wartości zestawu.

Rygiel-O element poziomy z klinem występuje w długościach od 0,45 m do 3,07 m ze skokiem co kilkadziesiąt centymetrów. Pozwala to budować pola o różnej szerokości bez docinania. Cena pojedynczego rygla waha się od 48 zł netto za najkrótszy do 130 zł za najdłuższy. Warto zwrócić uwagę, że rygiel-O pełni jednocześnie rolę zabezpieczenia bocznego górny poziom rygli spełnia wymóg bariery ochronnej na wysokości 1,0 m.

Stężenia pionowe 2,57 × 2,00 m tworzą sztywną kratownicę zapobiegającą wychyleniu wieży na boki. Bez nich wysoka konstrukcja zaczyna „pływać" przy wietrze już od 6-7 m, a klinowe połączenia same z siebie nie dają sztywności przestrzennej. Stężenia montuje się co drugie pole w kierunku poprzecznym i w co trzecim-czwartym w podłużnym tak rozkładają się siły od wiatru prostopadłego do ściany.

Podstawy śrubowe regulują wysokość od 0,4 do 1,0 m i pozwalają kompensować nierówności terenu do 60 cm. Występują w wersji stałej i uchylnej (przechyłowej), gdzie uchylna ułatwia ustawienie rusztowania na pochyłości lub przy krawędzi. Nakrętka na śrubie ma skok 1,5 mm, więc precyzyjne poziomowanie wymaga kilku obrotów kluczem. Stopy podstawowe kosztują od 34 zł netto (krótsze) do 93 zł (dłuższe).

Podstawy kołowe osobna kategoria współpracują z rusztowaniem przejezdnym. Model RADER udźwignie 800 kg, a cięższa wersja WICKE nawet 1000 kg. Koło o średnicy 200 mm pokonuje nierówności betonu i kostki brukowej, ale nie nadaje się na gruntu sypki. Blokada koła działa mechanicznie dźwignia naciska płytkę dociskającą oponę, więc trzeba ją sprawdzać codziennie, bo po intensywnej eksploatacji odkształca się.

Zastosowania rusztowania modułowego elewacje, przemysł, podpory i wieże jezdne

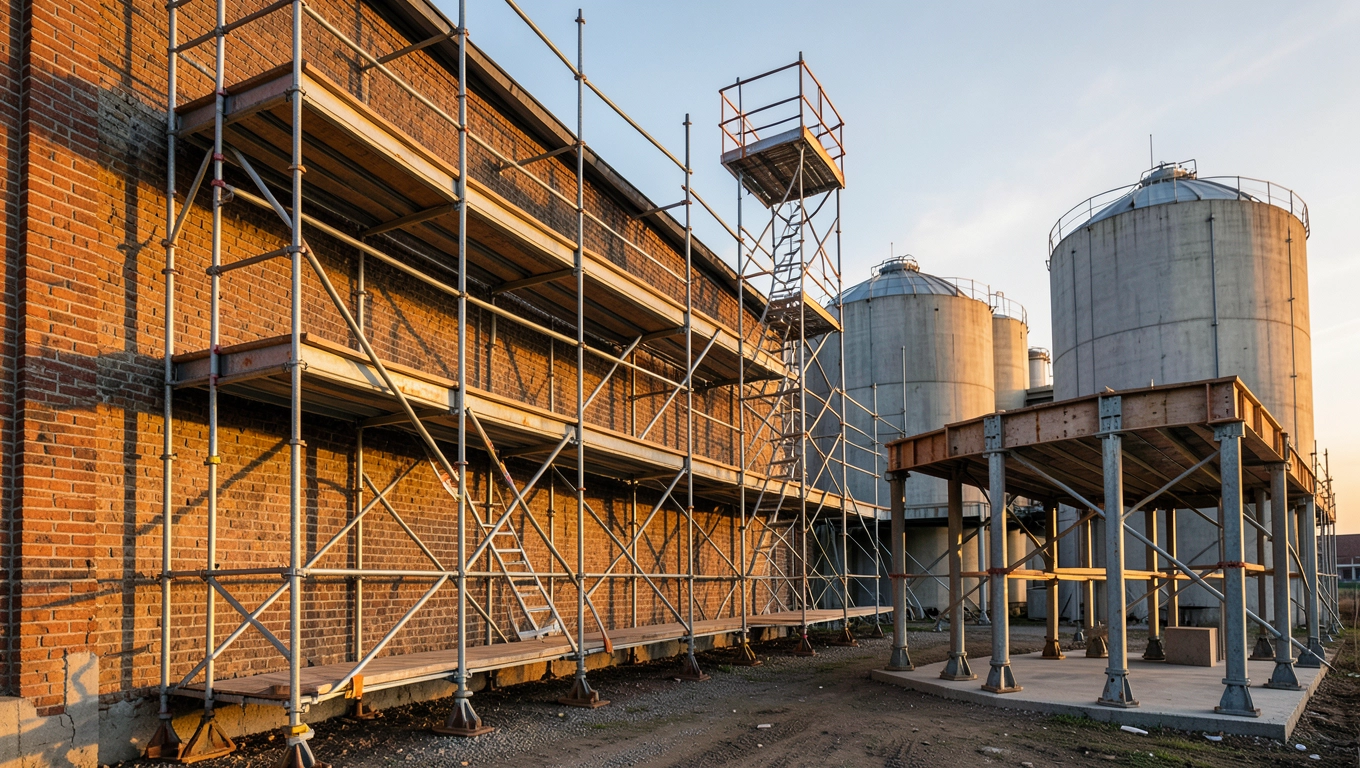

Modułowość systemu SKYER sprawia, że jedno rusztowanie obsługuje wiele zadań od tynkowania ściany po podparcie stropu. Najczęściej wybierane są rusztowania robocze przyścienne do prac elewacyjnych, gdzie wysokość robocza 6-10 m pokrywa 80% typowych remontów. Wystarczy jedno przęsło 2,57 m i pola co 3,07 m, by uzyskać komfortową platformę na całą kondygnację.

Rusztowanie podporowe powstaje z tych samych elementów słupki, rygielki, stężenia ale układane w kratownicę pionową przenoszącą obciążenie od szalunku stropu. Wieża podporowa 4 × 4 m utrzymuje 30-40 kN, co odpowiada typowej kondygnacji w budownictwie mieszkaniowym. Konstrukcja zyskuje stabilność dzięki ramie stężeniowej w każdej płaszczyźnie klinowe węzły nie mają luzów, więc obciążenie rozkłada się równomiernie.

Rusztowania ochronne i wychwytujące chronią osoby oraz instalacje przed spadającymi przedmiotami z wyższych kondygnacji. System SKYER buduje je z dachowymi rygielkami nachylonymi pod 30° i siatką polietylenową lub blachą trapezową. Wysokość wychwytu zależy od odległości od ściany przy 1,5 m wysięgu łapie przedmioty spadające z 12 m, co reguluje PN-EN 12811-1.

Wieże jezdne na podstawach kołowych to osobna kategoria lekkie, mobilne platformy do prac instalacyjnych wewnątrz hal. RADER 800 kg sprawdza się do 8 m wysokości, a cięższy WICKE 1000 kg obsłuży wieże do 12 m. Koła skrętne z blokadą pozwalają przestawić całość bez demontażu to oszczędność 2-3 godzin dziennie na dużej hali.

W przemyśle ciężkim moduły SKYER budują rusztowania wokół zbiorników, kominów i maszyn. Elastyczność klinów pozwala omijać przeszkody, a galwanizacja ogniowa znosi kontakt z chemikaliami i wilgocią. W zakładach petrochemicznych standardem jest cynk o grubości 80-100 µm, co zapewnia 15-20 lat pracy bez renowacji. System nadaje się również do scen eventowych, gdzie kluczowa jest szybkość przebudowy.

Niektórych zastosowań lepiej unikać. Na podłożu nienośnym piasku, torfie, śniegu rusztowanie modułowe wymaga podkładek drewnianych lub stalowych płyt, bo stopy śrubowe grzęzną. W temperaturach poniżej -10°C stal traci ciągliwość, więc montaż w ostry mróz grozi pęknięciem spawów. Ekspozycja na chlor, kwasy lub mocne zasady wymaga dodatkowej powłoki standardowe cynkowanie nie jest chemoodporne.

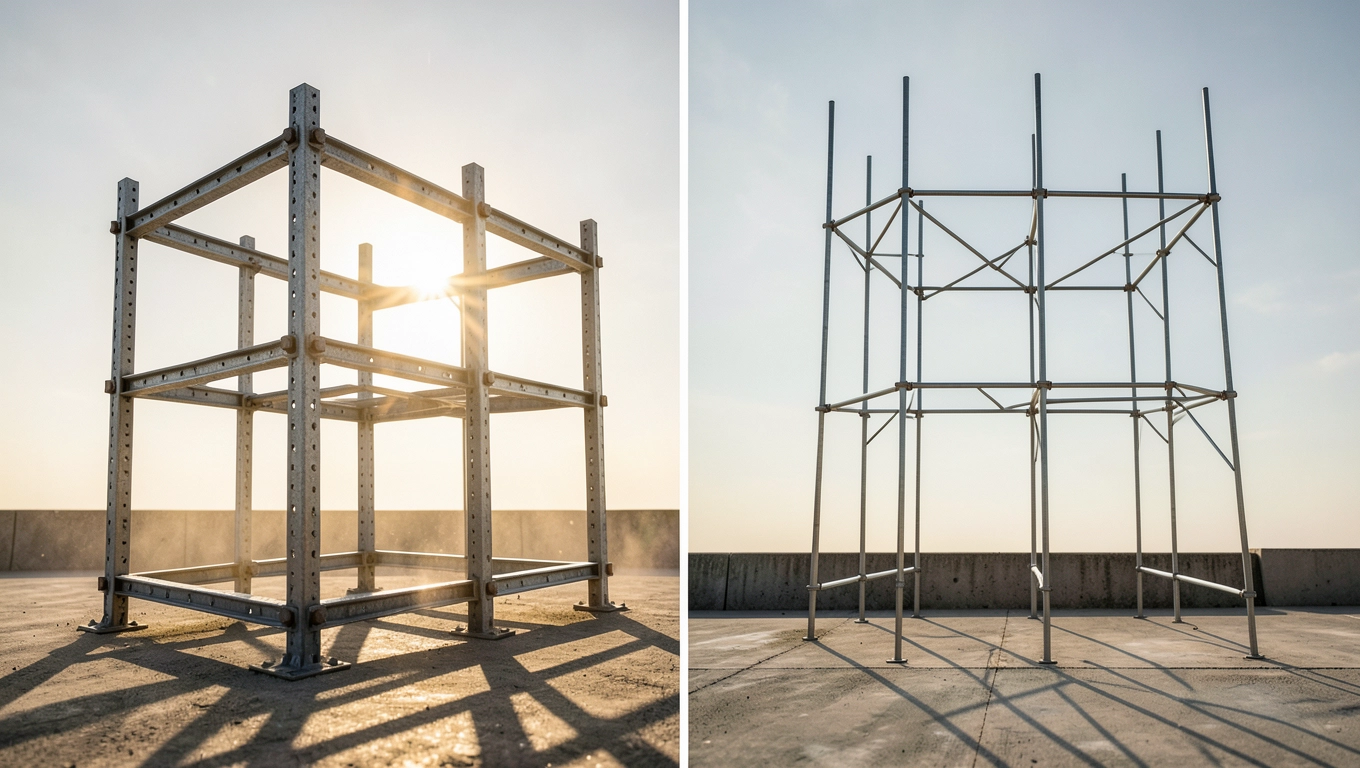

SKYER vs rusztowanie ramowe Plettac porównanie nośności, montażu i ceny

Rusztowanie ramowe Plettac z dominantą spawaną różni się od modułowego klinowego fundamentalnie ramy są sztywnymi blokami, a nie pojedynczymi rurkami. Montaż ramowego przebiega szybciej na prostych odcinkach ściany, ale zawodzi przy obiektach o nieregularnym kształcie, bo ramy mają stałe wymiary 0,73 m lub 1,09 m. System klinowy SKYER buduje pole o dowolnej długości bez docinania, co jest kluczowe przy kościołach, wieżach i halach łukowych.

Nośność węzła Plettac zależy od spawu ramy i wynosi około 4-5 kN na słup. W SKYER klin rozkłada siłę promieniście na osiem rygli węzeł przenosi 6-7 kN przy rozstawie słupków 2,57 m. Ta różnica rośnie przy wysokości powyżej 12 m, gdzie obciążenia wiatrem i niestateczność kumulują się w dolnych poziomach. Modułowy węzeł klinowy lepiej przenosi momenty obrotowe dzięki symetrii połączenia.

Czas montażu porównywalnych wież 8-metrowych wypada następująco: Plettac ramowe 45-60 minut dla ekipy 3-osobowej, SKYER klinowe 50-70 minut. Różnica 10-15 minut wynika z większej liczby elementów w systemie klinowym, ale rekompensuje ją brak konieczności przesuwania ciężkich ram. W terenie zurbanizowanym, gdzie trzeba obejść balkon lub rynnę, klin modułowy wygrywa zdecydowanie.

Cena kompletnego zestawu 100 m² powierzchni rusztowania pokazuje ekonomiczną granicę wyboru. SKYER klinowe kosztuje od 45 000 zł netto za pełen komplet z podestami, rygielkami, stężeniami i kotwami. Plettac ramowe wyceniane jest od 38 000 zł netto, ale przy kształtach nieregularnych dochodzą elementy specjalne podnoszące koszt o 15-25%. Modułowość klinowa amortyzuje się przy 3-4 różnych projektach rocznie.

Rusztowanie klinowe typu choinkowego (z zębatym połączeniem) to tańsza alternatywa, ale o nośności 3-4 kN na węzeł. Sprawdza się do prac lekkich malowanie, mycie natomiast przy tynkowaniu i ciężkich elewacjach SKYER daje większy margines bezpieczeństwa. Różnica cenowa między SKYER a najtańszym klinowym wynosi 20-30%, ale różnica w nośności blisko 50%.

Montaż rusztowania modułowego krok po kroku checklist BHP i kotwienia

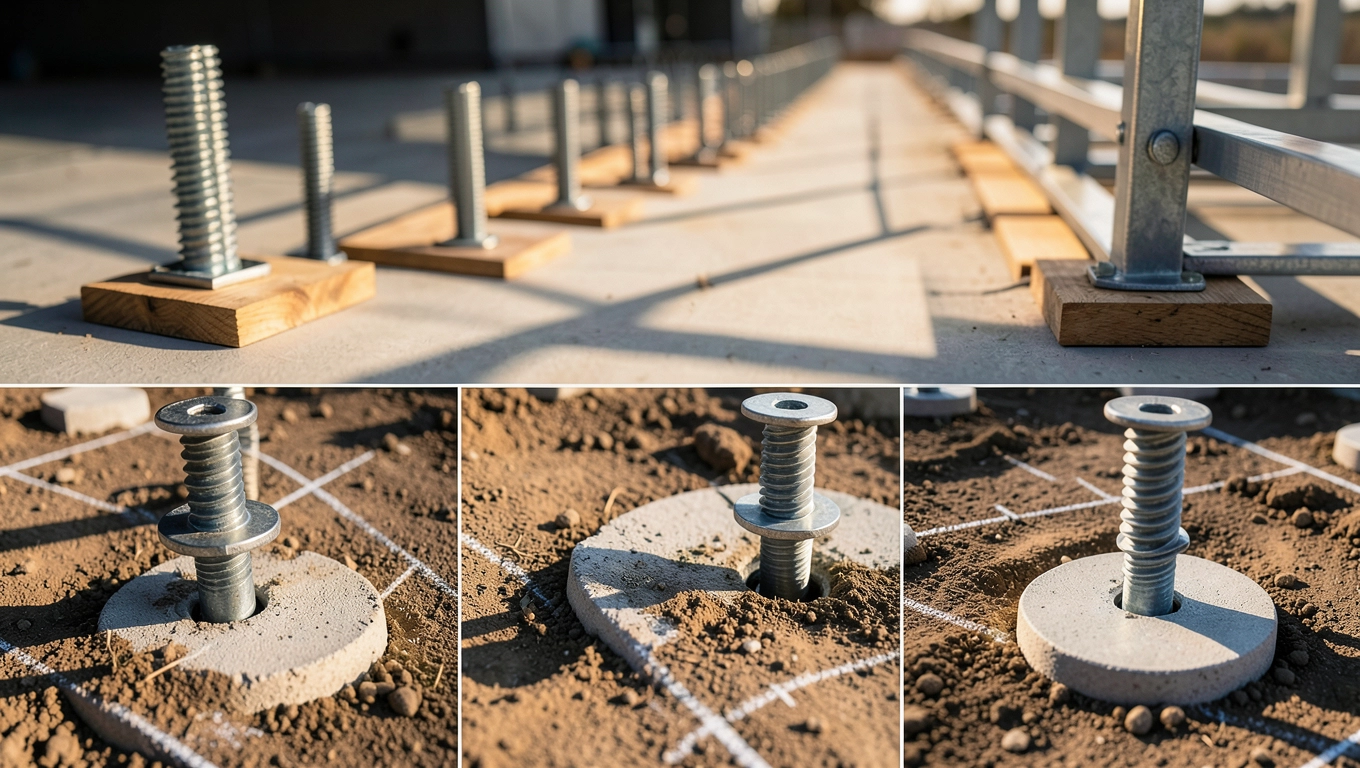

Montaż zaczyna się od sprawdzenia podłoża i wytyczenia obrysu. Stopy śrubowe rozkłada się na podkładkach drewnianych lub stalowych na betonie bezpośrednio, na gruncie zawsze przez płytę rozkładającą. Nakrętki wstępnie ustawia się na 1/2-2/3 skoku śruby, by można było precyzyjnie poziomować po ustawieniu pierwszych słupków. Poziomnica laserowa przyspiesza pracę tolerancja odchylenia od pionu to maksymalnie 1% wysokości, czyli 5 cm na 5 m.

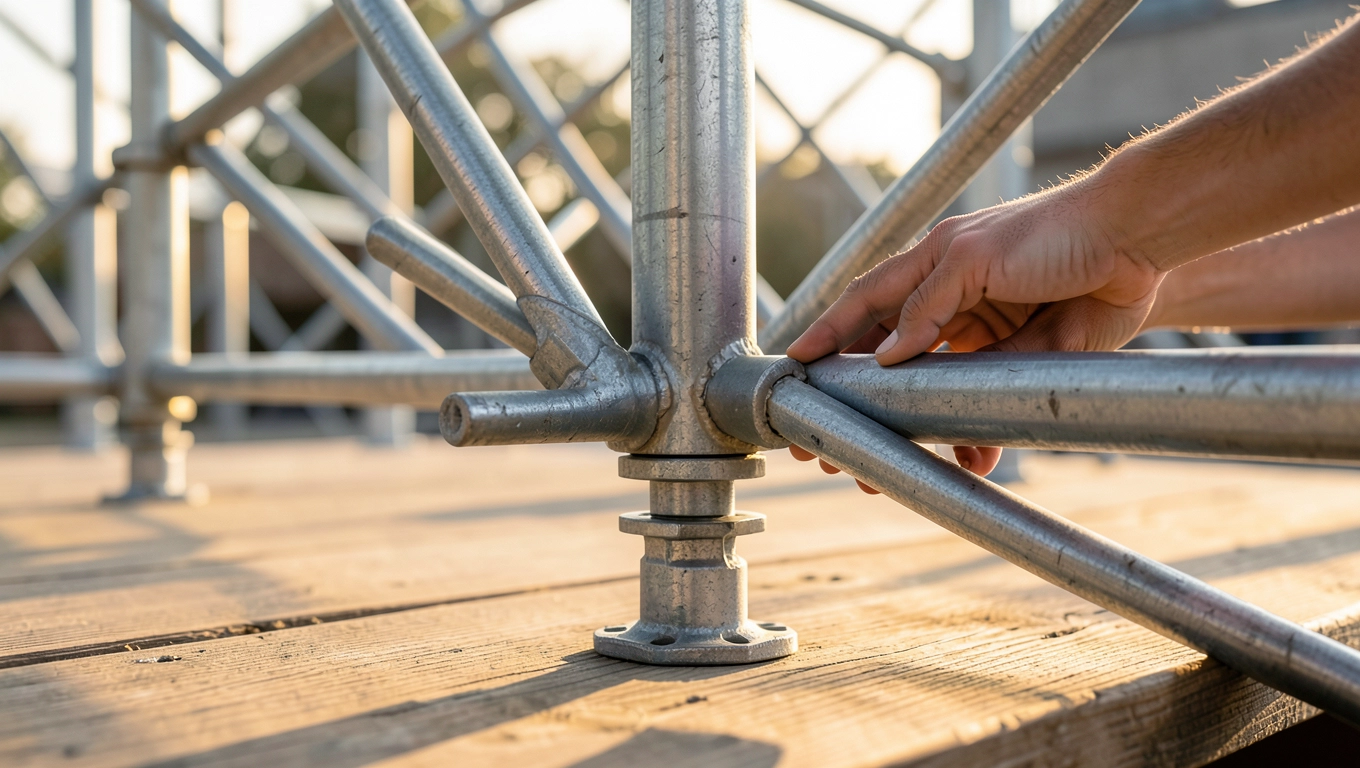

Słupki pionowe nasadza się na stopy i łączy rygielkami w dwóch poziomach dolnym na wysokości 2,0 m i górnym na 4,0 m. Pierwsze pole musi być idealnie wypoziomowane, bo błędy propagują się w górę. Kliny wbija się młotkiem 500 g do momentu oporu zbyt mocne uderzenie powoduje odkształcenie ząbków, zbyt słabe nie daje pewnego połączenia. Po ustawieniu pierwszej sekcji montuje się stężenia pionowe w dwóch prostopadłych płaszczyznach.

Podesty układa się na rygielkach poziomych z zaczepami hakowymi powinny leżeć pewnie, bez luzów. Każdy podest wyposażony jest w blokadę zapobiegającą przypadkowemu uniesieniu. W polach komunikacyjnych montuje się podesty z klapą i drabinką klapa otwiera się do góry, a drabinka zawisa w świetle podestu. Pierwszy poziom podestów to podłoga robocza, więc odstęp między kolejnymi nie może przekraczać 2,0 m w pionie.

Kotwienie do ściany to obowiązkowy element konstrukcji powyżej 4 m wysokości. Kotwy rozmieszcza się w siatce co 4 m w poziomie i co 8 m w pionie w układzie naprzemiennym każda kotwa przenosi siłę 4-6 kN prostopadle do ściany. W ścianie z pustostawami stosuje się śruby przelotowe, w betonie kotwy wklejane żywicą lub wkręcane mechanicznie. Po zamontowaniu kotwy sprawdza się moment dokręcenia kluczem dynamometrycznym 60 Nm dla śrub M12.

Bariery ochronne montuje się na najwyższym poziomie roboczym: górny rygiel na wysokości 1,0 m, pośredni na 0,5 m, krawężnik (deska burtowa) o wysokości 15 cm przy podłodze. Wszystkie trzy elementy zapobiegają zarówno spadaniu ludzi, jak i zsuwaniu się narzędzi czy materiałów. W polach narażonych na podmuch wiatru (narożniki budynków, otwarte strony) montuje się dodatkowe siatki ochronne lub plandeki.

Odbiór techniczny rusztowania wykonuje kierownik budowy lub uprawniony inspektor zgodnie z Rozporządzeniem Ministra Pracy i Polityki Socjalnej. Protokół odbioru zawiera schemat konstrukcji, obliczenia statyczne dla nietypowych rozwiązań oraz wykaz kotew. Codzienna kontrola stanu należy do brygadzisty po każdej zmianie pogody, silnym wietrze (powyżej 8 m/s) lub uderzeniu mechanicznym trzeba ponownie sprawdzić kliny i kotwy.

Na co zwrócić uwagę przy zakupie rusztowania modułowego dobór podestu, wysokości i obciążenia

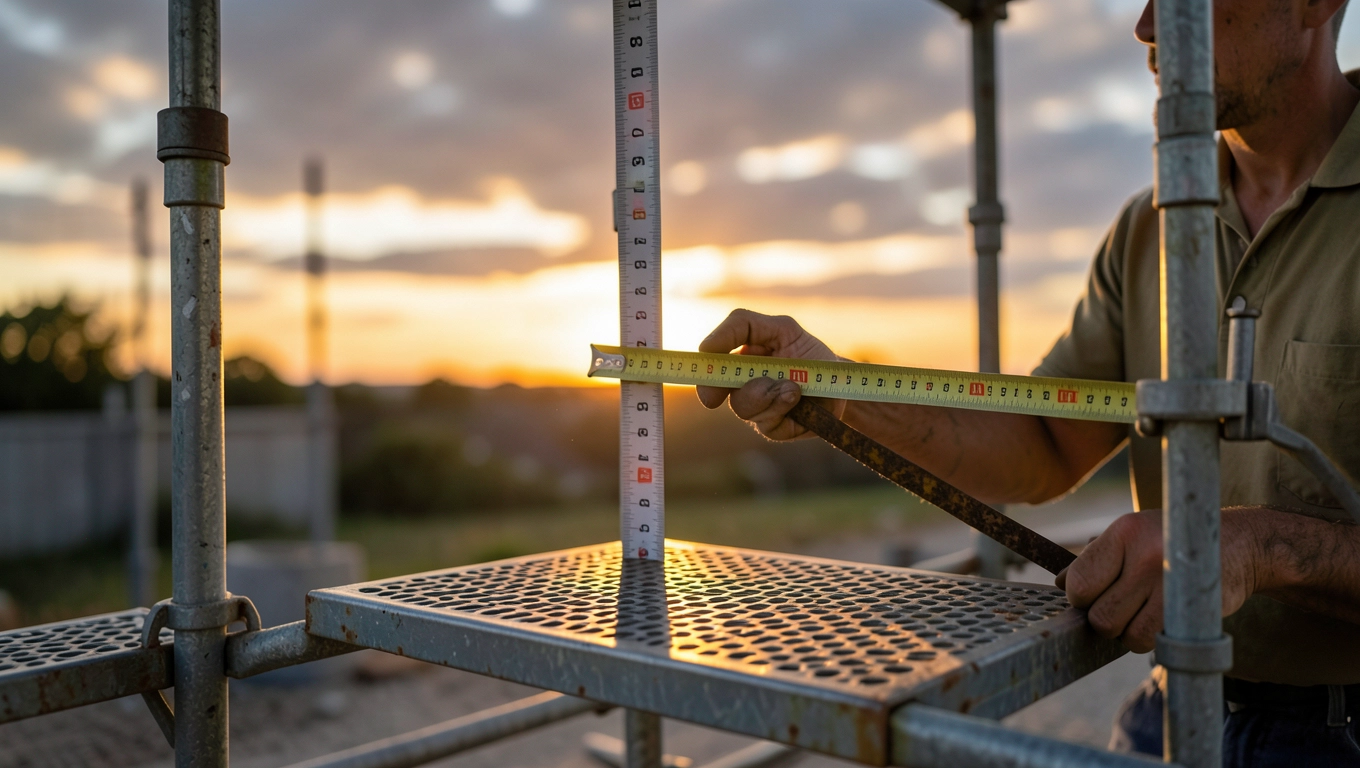

Wysokość robocza rusztowania to odległość od podłoża do poziomu, na którym pracownik może wygodnie operować narzędziem czyli 1,5-1,8 m powyżej podestu górnego. Dla prac elewacyjnych na jednej kondygnacji wystarczy wysokość robocza 6 m, co odpowiada konstrukcji 4,5 m od podłoża. Każde dodatkowe 2 m to następny poziom stężeń i kotew, więc koszt rośnie nieliniowo.

Dobór podestu zaczyna się od przewidywanego obciążenia użytkowego. Klasa 3 wg PN-EN 12811-1 to 2,0 kN/m² i wystarcza dla prac tynkarskich oraz malarskich. Klasa 4 (3,0 kN/m²) sprawdza się przy ciężkich elewacjach z kamienia lub przy montażu okien. Klasa 5 (4,5 kN/m²) rezerwowana jest dla rusztowań podporowych pod szalunki. Podesty stalowe SKYER pokrywają klasy 3-5 w zależności od długości dłuższe mają niższą klasę ze względu na większą rozpiętość.

Szerokość pola roboczego to kolejny wymiar decyzyjny. Standardowe 0,73 m wystarcza do prac liniowych, ale przy ocieplaniu z wełną potrzeba co najmniej 1,09 m, by zmieścić paletę materiału i pracownika. Modułowy system SKYER buduje pola o dowolnej szerokości wystarczy dobrać rygielki i podesty. Pole 1,57 m stosuje się przy intensywnych pracach brukarskich lub kamieniarskich, gdzie na podeście musi zmieścić się kontener z zapasem materiału.

Kompletność zestawu wpływa na cenę bardziej niż klasa elementu. Sam system słupków i rygli to 40-50% wartości, ale bez podestów nie postawisz ani jednego poziomu roboczego. Podkładki pod stopy, kotwy, łączniki i zawleczki to kolejne 15-20%, które łatwo pominąć w kalkulacji. Przy zakupie warto żądać pełnego zestawu z kartą techniczną każdego elementu i deklaracją zgodności z PN-EN 12810-1.

Cynkowanie ogniowe metodą zanurzeniową zapewnia grubość powłoki 80-100 µm i odporność korozyjną na 15-20 lat pracy w normalnych warunkach atmosferycznych. Tańsze cynkowanie galwaniczne (elektrolityczne) daje 20-30 µm i wymaga odnawiania po 5-7 latach. Różnica cenowa między nimi wynosi 10-15%, ale cykl życia rusztowania wydłuża się dwukrotnie. W środowisku przemysłowym z oparami kwasów cynkowanie ogniowe to jedyna opcja.

Dokumentacja zakupu powinna zawierać deklarację właściwości użytkowych (DoP), oznaczenie CE lub znak budowlany B oraz instrukcję montażu producenta. System SKYER produkowany przez podmiot z wieloletnim doświadczeniem w branży rusztowaniowej spełnia wymagania PN-EN 12810-1:2007 i PN-EN 12811-1:2007. Numer DoP oraz nazwa jednostki notyfikowanej widnieją na etykiecie każdego elementu nośnego.

Przy zakupie powyżej 200 m² powierzchni rusztowania warto negocjować pakiet z transportem, montażem i odbiorem technicznym w cenie. Dystrybutor z ofertą obejmującą pełen zakres usług obniża koszty logistyczne o 10-15% w porównaniu z samodzielnym montażem. Wypożyczenie sprawdza się przy jednorazowych projektach trwających do 3 miesięcy, natomiast przy dłuższych okresach lub częstym użyciu zakup zwraca się w 12-18 miesięcy.

Źródła danych i normy: PN-EN 12810-1:2007 (rusztowania wymagania), PN-EN 12811-1:2007 (rusztowania badania), Rozporządzenie Ministra Pracy i Polityki Socjalnej z 26 września 1997 r. (BHP przy rusztowaniach), dane z katalogów technicznych systemu SKYER oraz cen dystrybutora specjalistycznego dostępnego pod adresem skyer.plettac.pl/rusztowania-modulowe.
