Horyzontalne przewierty sterowane HDD 2026: technika, koszty i realizacje

Horyzontalny przewiert sterowany, potocznie nazywany HDD przewiert, pozwala ułożyć rurę lub kabel pod przeszkodą bez rozkopywania terenu pod rzeką, drogą, torami czy gęstą zabudową. Wiertło wchodzi w grunt pod kontrolowanym kątem, zakrzywia się na wymaganej głębokości i wychodzi w zaplanowanym punkcie. W odróżnieniu od klasycznego wykopu nie niszczy się nawierzchni, nie blokuje ruchu i nie przekopuje dna rzeki. Efekt? Realizacja trwa tygodnie zamiast miesięcy, a koszty społeczne (objazdy, rekultywacja, odszkodowania) spadają o rząd wielkości. To dziś standard przy przekraczaniu przeszkód terenowych w Polsce.

• Czym różni się HDD od mikrotunelingu i przewiertu poziomego
• Etapy realizacji przewiertu sterowanego krok po kroku
• Koszt przewiertu HDD w 2026 roku i czynniki wyceny
• Przewiert HDD pod rzeką i drogą wymagania i ryzyka
• Realizacje, które wyznaczają standardy
• Case studies a wiarygodność oferty
• Checklisty danych potrzebnych do wyceny
• Najczęstsze błędy inwestorów
• Sezonowość i wpływ pogody
• Normy i przepisy
• Mini-glosariusz HDD

Czym różni się HDD od mikrotunelingu i przewiertu poziomego

Wszystkie trzy metody pozwalają ominąć przeszkodę pod ziemią, ale ich możliwości i ograniczenia nie są tożsame. Mikrotuneling wykorzystuje sterowaną hydraulicznie głowicę tarczową wewnątrz rury osłonowej, osiągając ekstremalną precyzję rzędu ±20 mm na dystansie setek metrów. Sprawdza się przy rurociągach grawitacyjnych o dużych średnicach (Ø800-3000 mm), wymaga jednak płyt startowych i stabilnego gruntu.

Przewiert poziomy (klasyczny, „na sucho" lub z płuczką wodną) działa najprościej: stalowa żerdź z końcówką wciskana jest hydraulicznie po prostej linii. Świetnie sprawdza się przy krótkich przejściach pod chodnikami i wjazdami. HDD przejmuje pole tam, gdzie trasa musi zakrzywić się pod przeszkodą, a odległość liczy się w setkach metrów. Decyzja pada zwykle po analizie trzech zmiennych: długości przewiertu, docelowej średnicy i warunków gruntowych. Gdy te ostatnie są niepewne, warto zlecić dodatkowe sondowania, bo błąd w rozpoznaniu gruntu kosztuje więcej niż cała dokumentacja geotechniczna.

Etapy realizacji przewiertu sterowanego krok po kroku

Każdy projekt HDD składa się z powtarzalnego schematu, choć proporcje czasu między etapami zmieniają się wraz ze skalą. Poznanie kolejności kroków pozwala inwestorowi ocenić, czy ekipa panuje nad harmonogramem.

Projektowanie i rozpoznanie gruntu

Zaczyna się od analizy map geologicznych, a kończy na odwiertach badawczych co 50-100 m trasy. Bez tego etapu wykonawca jedynie zgaduje, co czeka głowicę pod ziemią. Norma PN-EN 12889 wprost wymaga udokumentowania warunków gruntowych przed przystąpieniem do wiercenia. W praktyce dobra dokumentacja skraca realizację nawet o 30%, bo wiertacze wiedzą, kiedy przełączyć narzędzie z płaskiego na rolkowe.

Wiercenie pilotowe

To najprecyzyjniejsza faza wiertło pilotowe z nadajnikiem radiowym zagłębia się pod zaplanowanym kątem wejścia (zwykle 8-15°), zakrzywia się na promieniu łuku i trafia w wyznaczony punkt wyjścia. Operator śledzi pozycję co 30 cm, korygując azymut i pochylenie niemal w czasie rzeczywistym. Jeden błąd pilota oznacza konieczność wycofania i ponownego wejścia, dlatego doświadczenie sternika waży tu więcej niż moc maszyny. W gruntach zwartych i skalistych stosuje się wiertła trójstożkowe, w luźnych łyżkowe lub z dyszami płuczkowymi.

Rozwiercanie (pre-reaming)

Po zatwierdzeniu trasy pilota otwór poszerza się rozwiertakiem do średnicy 1,3-1,5× większej od rury docelowej. Ten zapas miejsca zmniejsza tarcie podczas wciągania i pozwala płuczce swobodnie odprowadzać zwierciny. Jednoetapowe rozwiercanie sprawdza się przy krótkich odcinkach; dłuższe trasy wymagają kilku przejść z rosnącą średnicą. Pominięcie któregoś etapu to proszenie się o zakleszczenie rury, a wtedy odblokowanie otworu kosztuje więcej niż oszczędność czasu.

Wciąganie rury (pull-back)

Zmontowany odcinek rury leży na rolkach po stronie wyjścia. Wiertnica wciąga go za głowicą, jednocześnie podając płuczkę, która chłodzi narzędzie i stabilizuje otwór. Prędkość wciągania utrzymuje się na poziomie 1-2 m/min, bo zbyt szybkie przeciągnięcie powoduje lokalne przegrzanie i degradację izolacji. Kluczowy parametr to siła osiowa przy średnicach Ø711 mm na dystansie 1700 m może przekraczać 50 ton, dlatego wiertnice klasy maxi mają wciągarki o uciągu 80-120 t.

Odbiór i dokumentacja powykonawcza

Po zasypaniu wykopów montażowych (zwykle 1×1 m po obu stronach) przychodzi czas na próbę ciśnieniową, pomiar geodezyjny trasy oraz raport z zastosowanych płuczek. Ten ostatni dokument jest wymagany przy inwestycjach w strefach ochrony wód, gdzie Regionalna Dyrekcja Ochrony Środowiska weryfikuje skład chemiczny użytych dodatków. Kompletność dokumentacji skraca procedurę odbioru końcowego nawet o kilka tygodni.

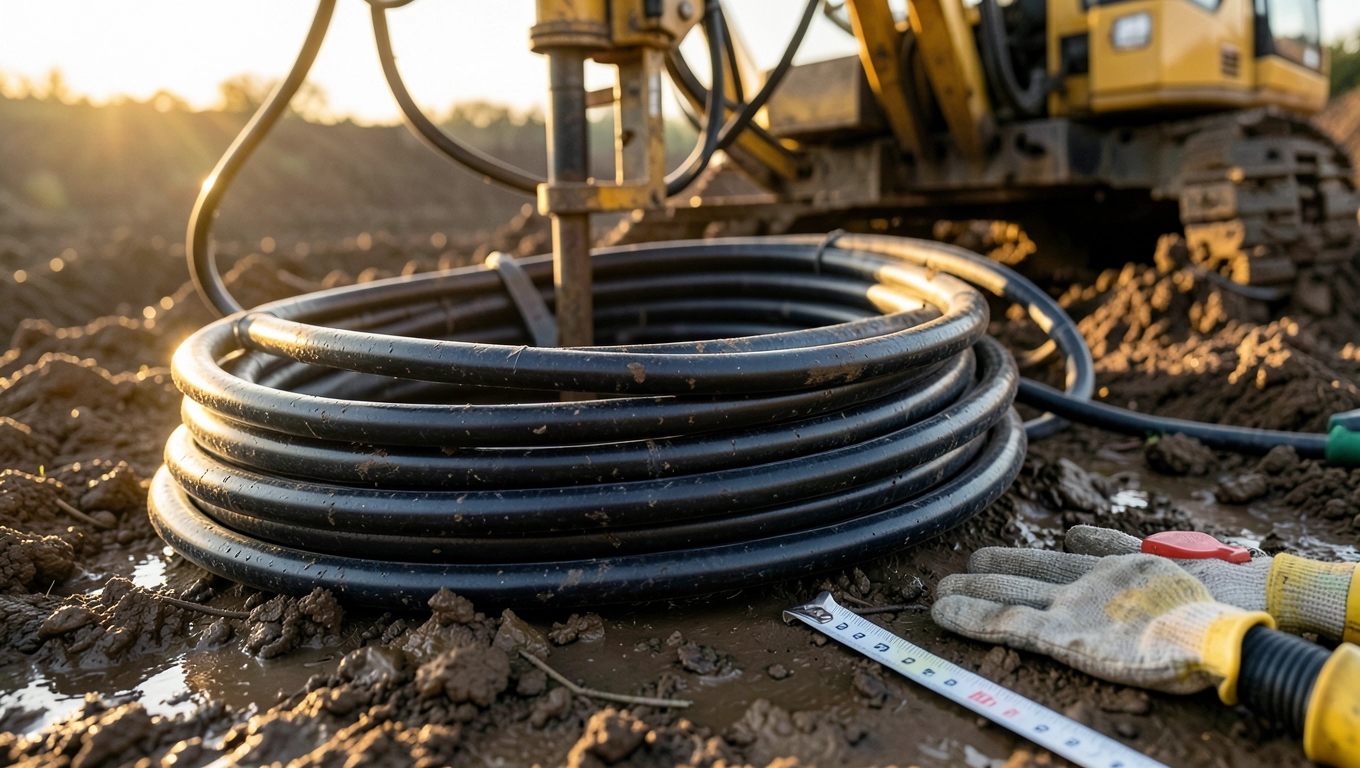

Koszt przewiertu HDD w 2026 roku i czynniki wyceny

Ceny horyzontalnych przewiertów sterowanych wahają się od 350 do 1800 zł za metr bieżący samego przewiertu, bez kosztów rury i robót odtworzeniowych. Tak szeroki przedział wynika z kilku konkretnych zmiennych, które warto znać przed zbieraniem ofert.

Co winduje cenę metra

• Średnica rury każde dodatkowe 100 mm to ok. 15-20% więcej za metr z powodu dłuższego rozwiercania.
• Długość przewiertu przy trasach powyżej 800 m wchodzą w grę wiertnice maxi, których mobilizacja kosztuje 80 000-150 000 zł.
• Rodzaj gruntu skała, glina zwałowa i gruzowisko wymagają droższych narzędzi i wolniejszego postępu.
• Głębokość instalacji każdy metr głębiej oznacza więcej płuczki i dłuższy czas pompowania.
• Lokalizacja prace w centrum Wrocławia, Warszawy czy Krakowa mają wyższe stawki z powodu ograniczeń logistycznych i pozwoleń.

Dla orientacji: przewiert sterowany gazociąg cena przy średnicy Ø219 mm i długości 300 m oscyluje wokół 450-600 zł/mb. Przy Ø711 mm i dystansie 1300 m stawka rośnie do 1100-1400 zł/mb. Różnica wynika nie z marży wykonawcy, lecz z fizyki: większa średnica oznacza większą masę rury do przeciągnięcia, a dłuższa trasa kumuluje siły tarcia.

Koszty, o których się zapomina

Oprócz samego przewiertu w budżecie inwestycji trzeba uwzględnić: badania geotechniczne (8 000-25 000 zł), projekt wykonawczy (5 000-15 000 zł), nadzór przyrodniczy w strefach Natura 2000 (od 3 000 zł), próbę ciśnieniową oraz odtworzenie nawierzchni po wykopach montażowych. Te pozycje potrafią dodać 20-35% do ceny bazowej. Dobra praktyka polega na żądaniu od wykonawcy wyceny w formule ryczałt + pozycje dodatkowe, bo pozwala to uniknąć sporów przy rozliczeniu.

Przewiert HDD pod rzeką i drogą wymagania i ryzyka

Przekraczanie cieków wodnych i dróg publicznych wymaga nie tylko techniki, lecz także uzgodnień formalnych, które potrafią wydłużyć projekt o pół roku. Warto poznać je wcześniej, żeby harmonogram nie runął w trakcie robót.

Przewiert HDD pod rzeką

Minimalne zagłębienie pod dnem cieku określa norma PN-EN 12889 oraz wymogi administratora rzeki zwykle to 2 m poniżej najniższego punktu dna, ale przy żeglownych odcinkach Wisły czy Odry wymóg rośnie do 4-6 m. Wejście i wyjście wiertnicy lokalizuje się poza strefą zalewową, w odległości co najmniej 10 m od skarpy. Trajektoria wygięta w łuk z 2-3 zmianami azymutu pozwala ominąć stare pale i rumowisko. Największym ryzykiem jest niekontrolowana ucieczka płuczki do koryta dlatego stosuje się bentonit o niskiej filtracji i monitoruje ciśnienie w otworze co 30 sekund.

Przewiert sterowany pod drogą

Pod autostradami i drogami krajowymi obowiązuje uzgodnienie z Generalną Dyrekcją Dróg Krajowych i Autostrad, pod drogami powiatowymi z zarządcą. Rury osłonowe prowadzi się w stalowych lub PE-osłonach, a ich końce uszczelnia pianką i manszetami, żeby woda gruntowa nie wnikała pod nawierzchnię. Przy przejściach pod jezdniami o dużym natężeniu ruchu wiertnice pracują zwykle nocą, w oknach czasowych wyznaczonych przez zarządcę drogi.

Kiedy HDD nie wystarczy

Metoda nie sprawdza się w gruntach kamienistych z glazami powyżej 30% objętości, w strefach z blisko położonymi fundamentami (mniej niż 3 m) ani przy instalacjach grawitacyjnych wymagających spadku co do milimetra. Tam lepszym wyborem będzie mikrotuneling lub klasyczny wykop otwarty zabezpieczony ścianką szczelną.

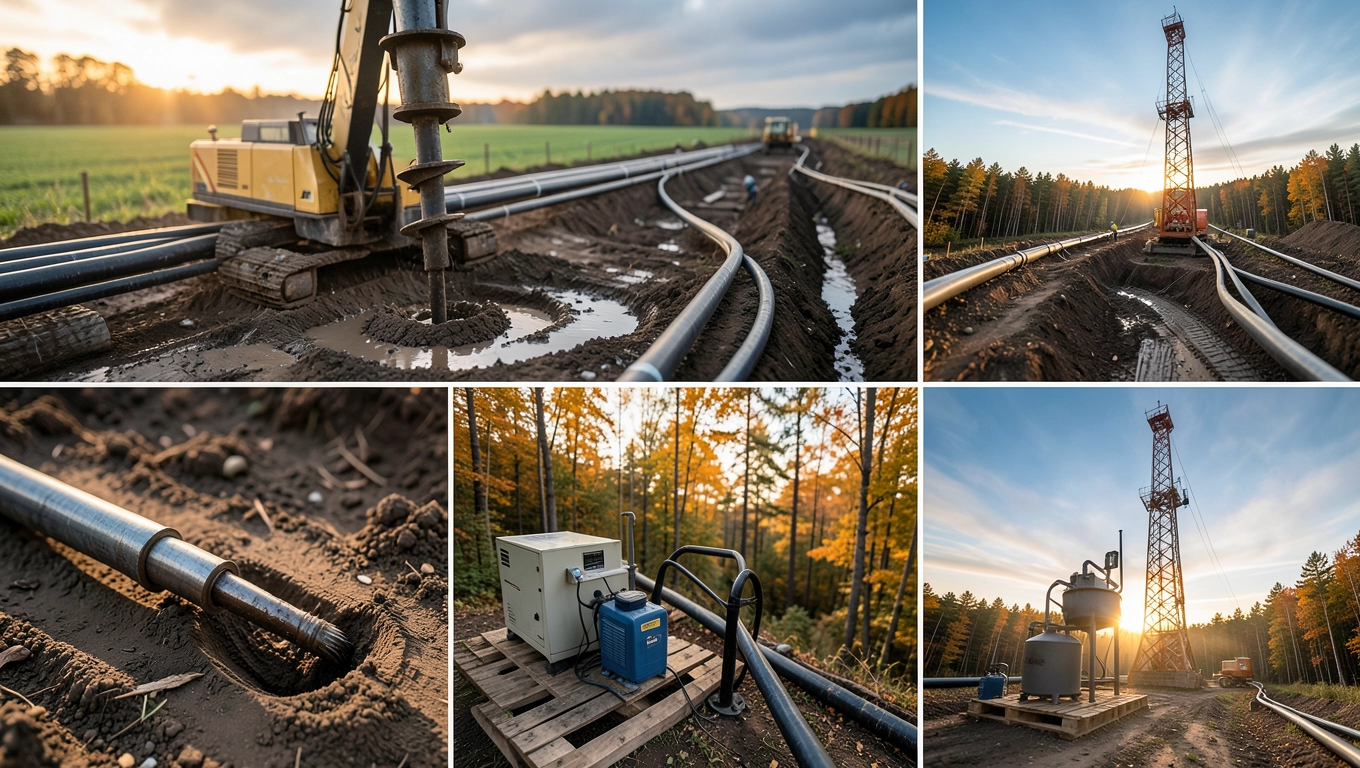

Realizacje, które wyznaczają standardy

Polskie projekty HDD należą do najbardziej wymagających w Europie Środkowej. Trzy poniższe realizacje dobrze ilustrują skalę wyzwań i sposoby ich rozwiązania.

Ina 1700 m pod rzeką, Ø219,1 mm

Trasa przebiegała pod rzeką Ina w woj. zachodniopomorskim, z wejściem w gruncie gliniastym i wyjściem w piaskach średnich. Zastosowano wiertnicę maxi z uciągiem 80 t, trajektorię z trzema zmianami azymutu i rektyfikacjami co 60 m. Całość trwała 38 dni roboczych, z czego samo pilotowanie zajęło 9 dni. Kluczowym problemem okazała się warstwa iłów plioceńskich na głębokości 38 m, przez którą trzeba było przejść z trójstożkowym wiertłem PDC przy wolnym posuwie 2-3 m/h.

Wisła 1342 m, Ø711 mm

Największa średnica zrealizowana tą metodą w Polsce wymagała czteroetapowego rozwiercania: od Ø400 mm aż do Ø1050 mm, zanim docelowa rura stalowa weszła do otworu. Średni postęp wyniósł 14 m/dobę przy dwunastoosobowej ekipie w systemie zmianowym 24/7. Głowica wciągająca o nośności 120 t pozwoliła przeciągnąć rurę z prędkością 1,1 m/min bez przestojów. Wyzwaniem był też transport 1342 m odcinka rury wymagał harmonogramu dostaw co 12 godzin.

Projekt leśny 1335 m przez teren zielony

Realizacja na potrzeby kabla światłowodowego w woj. dolnośląskim, z wejściem w lesie mieszanym i wyjściem na terenie łąki. Pomimo braku widocznych przeszkód powierzchniowych konieczne było aż osiem zmian kierunku trajektorii, by ominąć systemy korzeniowe starych drzewostanów. Dzięki zastosowaniu płuczki biodegradowalnej i odzyskowi zwiercin na łozach filtracyjnych inwestor uniknął kar za zanieczyszczenie wód powierzchniowych. Czas realizacji: 22 dni robocze.

Case studies a wiarygodność oferty

Renomowani wykonawcy chętnie pokazują zrealizowane projekty z parametrami, bo to dla nich najskuteczniejsza wizytówka. Pytanie inwestora powinno brzmieć nie „czy robiliście Ø711 mm", lecz „na jakiej wiertnicy, w jakim gruncie, z jakim postępem". Konkretne odpowiedzi oddzielają firmy z doświadczeniem od tych, które dopiero budują park maszynowy.

Checklisty danych potrzebnych do wyceny

Im więcej informacji przekaże inwestor na etapie zapytania, tym trafniejsza będzie wycena. Poniższe listy porządkują dane, które wykonawca musi znać, zanim wyśle ofertę.

Dane techniczne

• Średnica i materiał rury (PE, stal, żeliwo)
• Długość przewiertu wraz z zapasem na łuki
• Głębokość instalacji pod przeszkodą
• Ciśnienie robocze medium w rurze

Dane terenowe

• Mapa do celów projektowych w skali 1:500
• Warunki gruntowe z sąsiednich odwiertów (jeśli istnieją)
• Obecność wód gruntowych i ich przewidywany poziom
• Uzbrojenie podziemne w pasie robót

Dane formalne

• Decyzja środowiskowa lub jej brak
• Uzgodnienia z administratorem drogi, rzeki lub kolei
• Termin realizacji i wymagana gotowość do prób

Najczęstsze błędy inwestorów

Pierwszy to zlecanie wyceny bez badań geotechnicznych wykonawcy doliczają wtedy 15-25% rezerwy na ryzyko, co zawyża ofertę. Drugi to wybór najtańszej oferty bez sprawdzenia referencji i parku maszynowego. W praktyce różnica 80 zł na metrze często wraca jako dodatkowe faktury za nieprzewidziane komplikacje. Trzeci to brak nadzoru geodezyjnego nad trajektorią pilota bez niego nie ma pewności, czy rura omija uzbrojenie podziemne i czy zachowuje wymagane zagłębienie.

Sezonowość i wpływ pogody

Najlepsze warunki do prowadzenia HDD przypadają na okres od kwietnia do października, gdy temperatura gruntu utrzymuje się powyżej 5°C, a poziom wód gruntowych jest najniższy. Mrozy poniżej −10°C utrudniają przygotowanie płuczki i zwiększają jej lepkość, co wymaga dodatkowych instalacji grzewczych. Z kolei intensywne opady deszczu podnoszą poziom wody w otworze i mogą wymusić przerwanie prac. Planując inwestycję na przełom roku, warto uwzględnić co najmniej 15% zapas czasowy na warunki atmosferyczne.

Normy i przepisy

Projektowanie i wykonawstwo horyzontalnych przewiertów sterowanych reguluje przede wszystkim norma PN-EN 12889, która określa wymagania dla bezwykopowych technik układania przewodów. W przypadku kabli energetycznych i światłowodów obowiązują dodatkowo normy z rodziny PN-HD 60364 oraz wymagania operatora sieci. Operatorzy gazociągów powołują się na Rozporządzenie Ministra Gospodarki z 2013 r. w sprawie warunków technicznych, jakim powinny odpowiadać sieci gazowe. Wszystkie prace w pobliżu wód wymagają zgłoszenia do Państwowego Gospodarstwa Wodnego Wody Polskie, a w strefach ochrony przyrody uzgodnień z RDOŚ.

Mini-glosariusz HDD

Płuczka mieszanina bentonitu, polimerów i wody, która chłodzi wiertło, transportuje zwierciny i stabilizuje otwór. Trajektoria zaprojektowana krzywa przewiertu, widoczna na ekranie operatora jako profil głębokości i azymutu. Rozwiertak narzędzie z nożami obrotowymi, które poszerza otwór pilota do wymaganej średnicy. Żerdź pojedynczy odcinek rury wiertniczej o długości 3-9 m, łączony w kolumnę. Głowica wciągająca element mocowany na końcu rury docelowej, przenoszący siłę z wciągarki na rurę.

Źródła danych i przepisów

• PN-EN 12889 Bezwykopowe układanie przewodów podziemnych norma dostępna w Polskim Komitecie Normalizacyjnym (pkn.pl)
• Rozporządzenie Ministra Gospodarki z dnia 26 kwietnia 2013 r. w sprawie warunków technicznych, jakim powinny odpowiadać sieci gazowe Dziennik Ustaw (dziennikustaw.gov.pl)
• Raporty branżowe Polskiego Zrzeszenia Wykonawców Przewiertów HDD (pzwpr.pl)
• Materiały techniczne Amerykańskiego Stowarzyszenia Przewiertów Sterowanych NASTT (nastt.org)
