Przewiercony kabel pod płytkami? Napraw go bez kucia ściany

Ten nieprzyjemny moment, gdy wiertło nagle traci opór, a w gniazdku gaśnie światło, zna chyba każdy, kto choć raz powiesił półkę nad blatem kuchennym czy łazienkowym. Przewiercony kabel pod płytkami oznacza przerwany obwód, brak zasilania w całej linii i realne ryzyko porażenia, jeśli uszkodzona żyła zacznie dotykać mokrego tynku. Dobra wiadomość jest taka: kucie ściany na pół metra w poszukiwaniu miejsca awarii wcale nie jest konieczne. Nowoczesne złączki instalacyjne pozwalają przywrócić ciągłość obwodu przez niewielki, punktowy dostęp do przewodu, a cała operacja zajmuje zwykle mniej niż godzinę. Poniżej znajdziesz pełną ścieżkę naprawy z konkretnymi danymi technicznymi, listą kontrolną bezpieczeństwa i tabelą decyzyjną, która podpowie, kiedy wystarczą własne ręce, a kiedy rozsądniej sięgnąć po telefon do fachowca.

• Kiedy naprawiać samodzielnie, a kiedy wzywać elektryka
• Bezpieczeństwo przy naprawie uszkodzonego kabla w ścianie
• Przygotowanie kabla do połączenia złączką WAGO 2273
• Naprawa przewodu złączką WAGO 2273 krok po kroku
• Testowanie i zabezpieczenie połączenia
• Typowe błędy przy łączeniu kabla w ścianie i jak ich uniknąć
• Kiedy złączka nie wystarczy
• Koszt i czas naprawy

Materiały, które warto mieć pod ręką, zanim zaczniesz cokolwiek rozbierać, to przede wszystkim złączka przelotowa WAGO 2273 (Inline) odpowiednia dla użytego przekroju żyły, koszulka termokurczliwa o średnicy dopasowanej do kabla, ściągacz izolacji z regulacją długości odizolowania, nóż monterski, próbnik napięcia lub multimetr oraz, opcjonalnie, puszka instalacyjna podtynkowa do ukrycia połączenia. Dodaj jeszcze taśmę izolacyjną PVC, rękawice ochronne i okulary, bo fragmenty płytki potrafią ostro odpryskiwać przy delikatnym podkuwaniu.

Kiedy naprawiać samodzielnie, a kiedy wzywać elektryka

Klucz do decyzji leży nie w narzędziu, lew w skali awarii. Pojedyncze przewiercenie jednej żyły w obwodzie 230 V przy wiertle udarowym to klasyka domowego majsterkowania i świetny kandydat na samodzielną naprawę złączką. Sytuacja zmienia się diametralnie, gdy brak fazy pojawia się nagle w dwóch sąsiednich gniazdkach lub gdy przewód biegnie w ścianie nośnej i przewiercono więcej niż jedną żyłę. W takim wypadku najpewniej mamy do czynienia z uszkodzeniem w puszce rozgałęźnej lub nawet w samej rozdzielni, a nie w miejscu wiercenia.

Tabela poniżej porządkuje najczęstsze scenariusze i wskazuje rozsądny kierunek działania. Pamiętaj, że każda naprawa w obrębie instalacji nn podlega w Polsce normie PN-HD 60364, a poważniejsze ingerencje lepiej zgłosić do zakładu energetycznego lub uprawnionego wykonawcy.

Bezpieczeństwo przy naprawie uszkodzonego kabla w ścianie

Praca przy instalacji elektrycznej wymaga trzech rzeczy: wyłączonego napięcia, sprawdzonego braku napięcia i suchej ściany. Każdy z tych warunków jest bezwzględny i żadnego nie da się zastąpić doświadczeniem ani pośpiechem. Woda w tynku obniża rezystancję izolacji nawet pięciokrotnie, przez dotknięcie metalowej rurki czy śrubokręta można wtedy otrzymać w pełni realne porażenie, a w skrajnych wypadkach łuk elektryczny potrafi zapalić kurz gipsowy w promieniu kilkunastu centymetrów.

Zanim dotkniesz przewodu, otwórz rozdzielnicę, znajdź odpowiedni wyłącznik nadprądowy lub różnicowoprądowy i przestaw dźwignię w pozycję wyłączoną. Na wszelki wypadek wyłącz także wyłącznik główny, jeśli planujesz dłuższą pracę albo nie jesteś pewien, który obwód zasila uszkodzone gniazdko. Numerację obwodów warto wcześniej zweryfikować próbnikiem, bo w starszych instalacjach bywa ona mocno intuicyjna, a nie zgodna z rysunkami.

Po wykonaniu pomiaru nie od razu chwytaj za śrubokręt. Delikatnie podkuj płytkę wokół punktu wiercenia, odsłoń odcinek kabla o długości co najmniej 15 cm i oceń wizualnie charakter uszkodzenia. Jeśli widzisz stopioną izolację na dłuższym fragmencie, przetopiony oplot lub ślady sadzy, nie próbuj łatać, lecz wymień odcinek kabla albo zadzwoń po fachowca. Drobne nacięcie na żyłe o głębokości do 30% przekroju kwalifikuje się jeszcze do naprawy złączką, głębsze oznacza konieczność wycięcia uszkodzonego fragmentu.

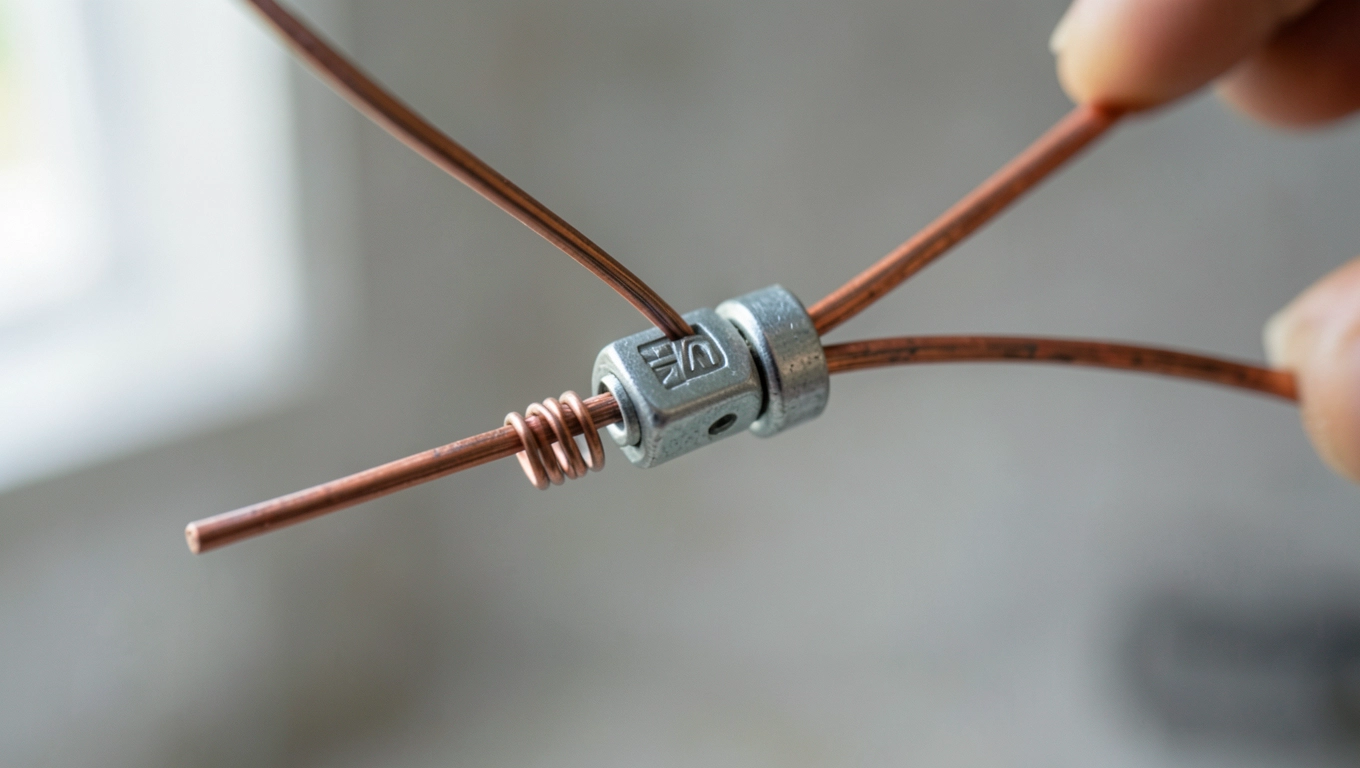

Przygotowanie kabla do połączenia złączką WAGO 2273

Złączka WAGO 2273 Inline, nazywana także przelotową, działa na zasadzie sprężynowego zacisku Cage Clamp. To ta sama technika, którą znasz z popularnych WAGO 221 stosowanych przy łączeniu przewodów w puszkach, ale w wersji Inline pozwala połączyć dwa odcinki kabla w linii prostej bez konieczności lutowania ani skręcania. Wystarczy odizolować żyłę na dokładnie 11 mm, wsunąć ją do otworu złączki aż do oporu i gotowe. Sprężyna w złączce dociska żyłe na całym obwodzie, dzięki czemu rezystancja połączenia nie rośnie nawet po latach eksploatacji i cyklach termicznych ściany.

Kluczowy jest dobór przekroju, bo WAGO 2273 obsługuje żyły od 0,75 mm² do 4 mm² w wersji na napięcie do 450 V i prąd do 32 A. Tym samym pokrywa zarówno obwody oświetleniowe z kablem DYcY 3×1,5 mm², jak i gniazdkowe z YDYp 3×2,5 mm². W domowych instalacjach najczęściej spotkasz właśnie te dwa przekroje, dlatego warto mieć pod ręką komplet złączek dla obu wartości, by nie improwizować przy odrobinę grubszym kablu.

Ściąganie izolacji wykonaj ściągaczem z ogranicznikiem długości. Nóż monterski też się sprawdzi, ale wymaga wyczucia, bo przy zbyt mocnym nacisku łatwo naciąć żyłe i osłabić jej przekrój. Każda rysa na miedzi to mikroskopijne miejsce koncentracji prądu, które po miesiącach nagrzewania potrafi wypalić się w przerwę. Dlatego po odizolowaniu obejrzyj żyłe w dobrym świetle: powierzchnia ma być lśniąca, bez wgnieceń i ciemnych punktów.

W wariancie 3-żyłowym, czyli z przewodem ochronnym PE, kolory izolacji w polskiej instalacji to brązowy lub czarny dla fazy L, niebieski dla neutralnego N oraz żółto-zielony dla ochronnego PE. Połączenie wykonujesz dla każdej żyły osobną złączką WAGO 2273 Inline, dbając o to, by nie pomylić kolejności. Trzy złączki ustawisz równolegle obok siebie i obejmiesz jedną koszulką termokurczliwą, co ułatwia późniejsze ukrycie całości w puszce.

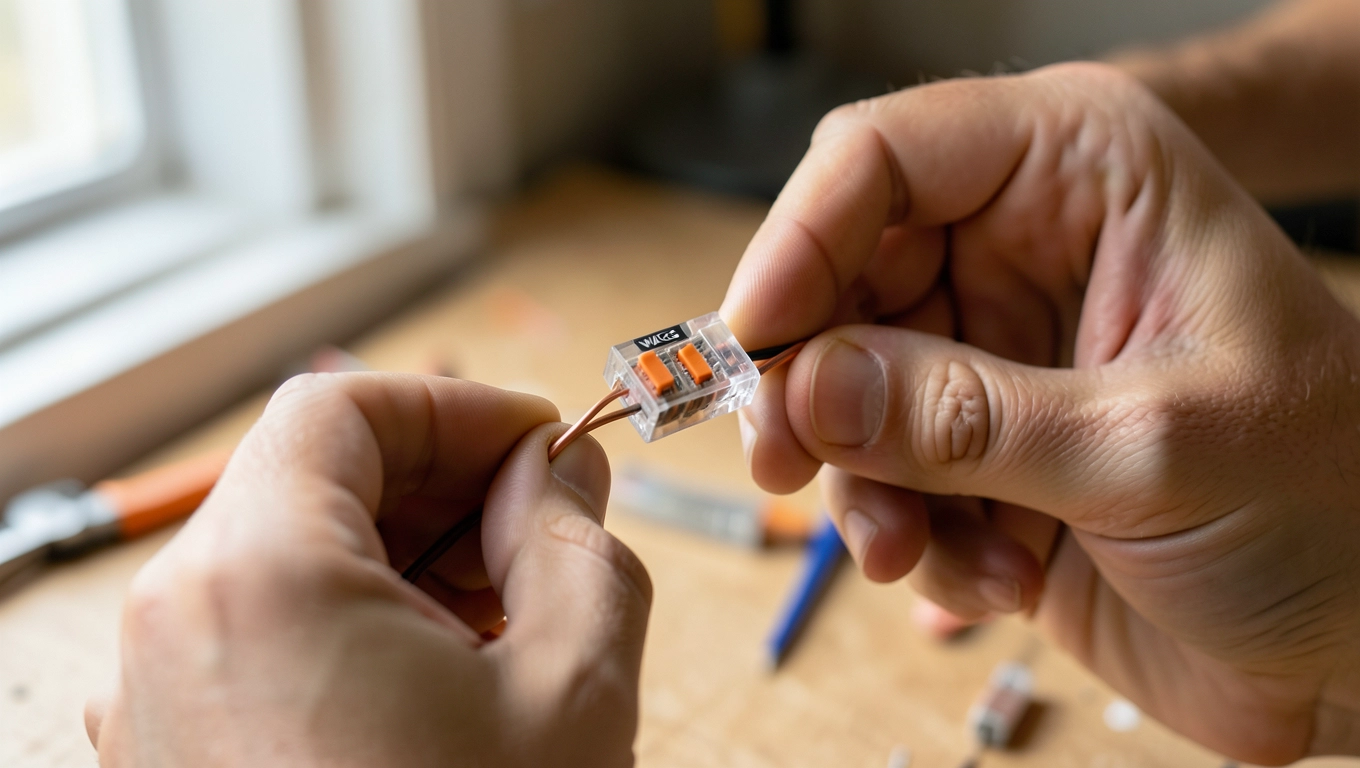

Naprawa przewodu złączką WAGO 2273 krok po kroku

Kiedy kabel jest odizolowany i oznaczony, samo połączenie zajmuje kilka minut. Poniższa ścieżka działa zarówno przy 2-żyłowym obwodzie oświetleniowym, jak i 3-żyłowym gniazdkowym, z tą różnicą, że w drugim przypadku powtarzasz procedurę dla każdej żyły osobno.

Krok 1. Wycinamy uszkodzony odcinek kabla. Jeśli przewiercenie jest punktowe, wystarczy ściąć po 2 cm po obu stronach, by usunąć fragment ze zdeformowaną izolacją. Przy dłuższym uszkodzeniu odcinamy od 5 do 10 cm, tak by po obu stronach zostały czyste, nieprzetopione końce.

Krok 2. Ściągamy izolację na długości dokładnie 11 mm. To wymiar katalogowy złączki WAGO 2273, krótszy odcinek nie zostanie pewnie zaciśnięty, dłuższy wystanie poza złączkę i stworzy ryzyko zwarcia.

Krok 3. Wsuwamy pierwszą żyłe do otworu złączki do wyraźnego oporu. Sprężyna Cage Clamp automatycznie zaciśnie się na miedzi, a dźwięk lekkiego kliknięcia potwierdzi właściwe osadzenie. Delikatny szarpnięcie za przewód w kierunku przeciwnym do połączenia to tani test poprawności montażu.

Krok 4. Wsuwamy drugą żyłe z przeciwnej strony tej samej złączki, powtarzając ruch. W ten sposób powstaje połączenie przelotowe, w którym oba odcinki kabla spotykają się wewnątrz sprężynowego mechanizmu. Dla obwodu 3-żyłowego powtarzamy kroki 2-4 dla żyły neutralnej i ochronnej.

Krok 5. Nakładamy koszulkę termokurczliwą o średnicy 12-15 mm na środek połączenia i obkurczamy ją suszarką lub zapalniczką w równomierny sposób. Koszulka chroni mechanicznie, ogranicza dostęp wilgoci i stanowi dodatkową warstwę izolacyjną zgodną z wymaganiami PN-HD 60364. W obwodzie 3-żyłowym najlepiej sprawdza się jedna szeroka koszulka, która obejmuje wszystkie trzy złączki.

Krok 6. Ukrywamy połączenie w puszce instalacyjnej podtynkowej o głębokości minimum 45 mm. Po wsunięciu złączek do środka i przykryciu pokrywą odzyskujemy ciągłość mechaniczną ściany, a ewentualny późniejszy serwis instalacji pozostaje możliwy bez kucia. W bramie miejsca na puszkę można zabezpieczyć połączenie taśmą izolacyjną i schować w tynku, ale wówczas traci się łatwy dostęp serwisowy.

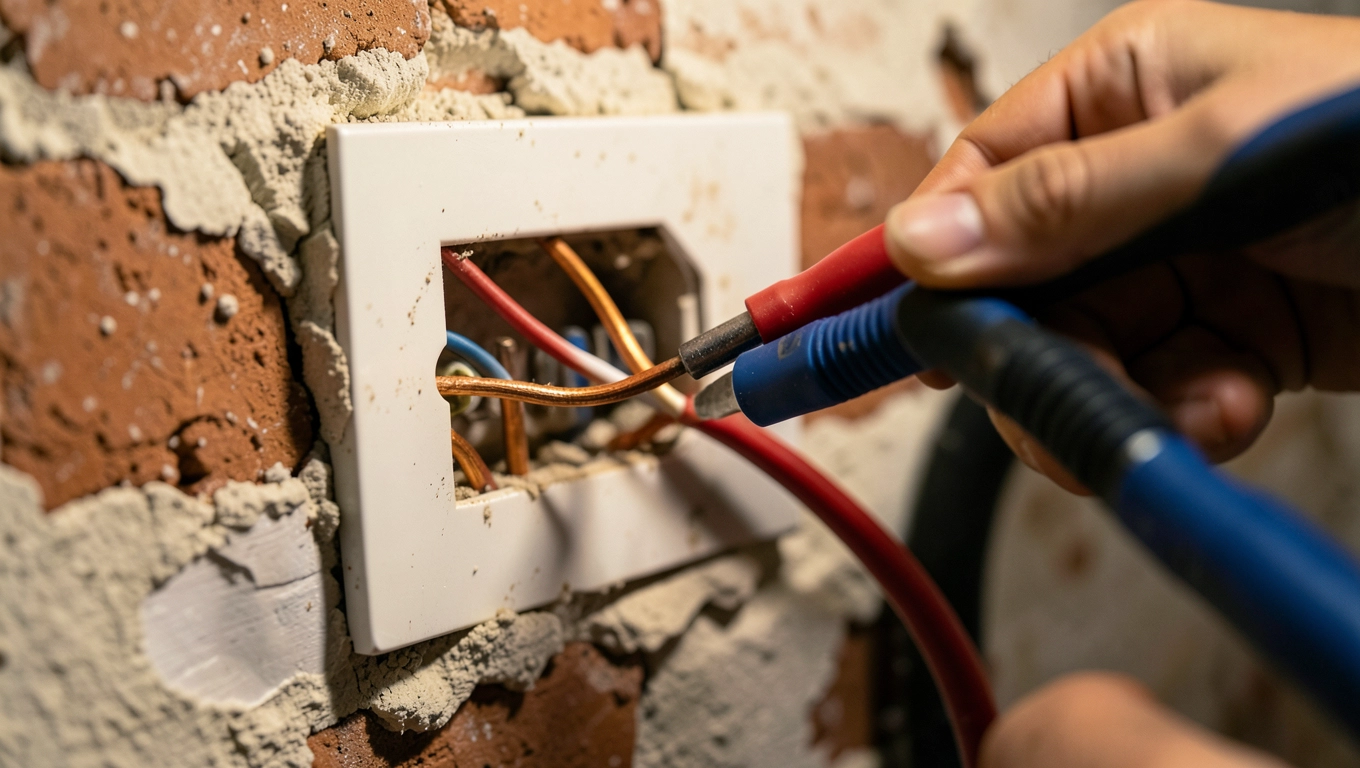

Testowanie i zabezpieczenie połączenia

Po zamontowaniu złączek, lecz przed zaślepieniem ściany, wykonaj pomiar kontrolny. Multimetrem w trybie ciągłości obwodu sprawdź, czy faza przechodzi od rozdzielni aż do gniazdka, a neutralny wraca tą samą drogą. W trybie napięcia zmiennego AC, po ponownym załączeniu wyłącznika, odczyt powinien wskazywać 230 V z tolerancją ±10%. To szybki, jednoznaczny test skuteczności naprawy.

Równie istotne jest sprawdzenie rezystancji izolacji między żyłami oraz między każdą żyłą a przewodem ochronnym PE. W domu wystarczy prosty miernik z funkcją MΩ, który przy 500 V DC powinien wskazać wartość powyżej 0,5 MΩ, a w praktyce najczęściej powyżej 200 MΩ. Każdy odczyt poniżej progu oznacza, że coś jest jeszcze nie tak i naprawę trzeba powtórzyć albo skonsultować z elektrykiem.

Typowe błędy przy łączeniu kabla w ścianie i jak ich uniknąć

Najczęstszy błąd to zbyt krótkie odizolowanie żyły. Przy 8 mm sprężyna Cage Clamp chwyta tylko część miedzi, przez co gęstość prądu w punkcie styku rośnie i połączenie grzeje się pod obciążeniem. Drugie miejsce na podium zajmuje odwrotna sytuacja: odizolowanie 15-20 mm, gdy miedziana żyła wystaje poza złączkę i może dotknąć sąsiedniego zacisku albo odsłoniętego tynku. Oba błędy wynikają z pośpiechu i braku miarki, nie z trudności techniki.

Trzeci błąd to pomylenie kolejności żył w obwodzie 3-żyłowym, czyli połączenie fazy z neutralnym lub odwrócenie PE. Nowoczesne gniazdka z bolcem nie wybaczają takiej pomyłki, a wyłącznik różnicowoprądowy natychmiast odcina zasilanie. Czwarty, równie częsty, to rezygnowanie z koszulki termokurczliwej na rzecz samej taśmy izolacyjnej. Taśma PVC po kilku latach w wilgotnym tynku traci elastyczność i odkleja się, co w połączeniu z brakiem ochrony mechanicznej tworzy podatny na uszkodzenia punkt.

Osobną kategorię stanowią błędy materiałowe. Stosowanie złączek nożowych zamiast sprężynowych, tanich odpowiedników bez certyfikatu VDE, albo łączenie żył aluminiowych z miedzianymi w jednej złączce. Każdy z tych scenariuszy kończy się albo grzaniem styku, albo korozją elektrochemiczną, albo po prostu brakiem prądu po kilku miesiącach. W razie wątpliwości kup oryginalne złączki od autoryzowanych dystrybutorów i nie szukaj oszczędności na elemencie, od którego zależy bezpieczeństwo domowników.

Kiedy złączka nie wystarczy

Bywa, że sam dostęp do uszkodzonego odcinka jest niemożliwy bez kucia, bo kabel biegnie w peszelu w szczycie ściany albo w podłodze pod wylewką. W takich wypadkach jedyną rozsądną opcją pozostaje wyciągnięcie starego kabla i wciągnięcie nowego przez istniejący kanał. Peszel układa się w taki sposób, by zapewnić ciągłość na całej długości, a specjalna taśma perforowana potrafi przeciągnąć nowy przewód nawet przez trzy kolana. To robota dla fachowca z odpowiednim zestawem, bo ryzyko zaczepienia o zbrojenie lub ostrą krawędź peszla jest spore.

Inną sytuacją graniczną jest uszkodzenie kabla w strefie mokrej, czyli w łazience lub pralni, gdzie płytki stykają się z kabiną prysznica. Tam naprawa złączką wymaga dodatkowej warstwy hydroizolacji, najlepiej w postaci folii w płynie nałożonej na połączenie i przylegający fragment peszla. Bez tego wilgoć prędzej czy później wniknie pod koszulkę termokurczliwą i stworzy ścieżkę upływu, która zakończy się zadziałaniem różnicówki w najmniej spodziewanym momencie.

Koszt i czas naprawy

Samodzielna naprawa złączką WAGO 2273 Inline kosztuje około 8-15 zł za samą złączkę, plus 3-5 zł za koszulkę termokurczliwą i ewentualne 10-20 zł za puszkę podtynkową, jeśli trzeba ją dokupić. Całość materiałów przy jednym punkcie naprawy rzadko przekracza 40 zł, a czas pracy od wyłączenia napięcia do zaślepienia ściany to przeważnie 40-60 minut. Dla porównania, wizyta elektryka z uprawnieniami to wydatek rzędu 150-350 zł, a kucie ściany i układanie nowego odcinka w peszlu potrafi podnieść rachunek do 600-1200 zł, szczególnie gdy trzeba odtworzyć płytki.

Warto przy okazji naprawy sprawdzić stan całej instalacji w tym fragmencie ściany, szczególnie jeśli dom ma już kilkanaście lat. Poluzowane peszle, przetarta izolacja na sąsiednich odcinkach i brak oznaczeń obwodów w rozdzielni to typowe oznaki instalacji sprzed ćwierć wieku, która prosi się o audyt. Wymiana jednego odcinka nie rozwiąże problemu całej instalacji, ale naprawa przewierconego kabla to dobry moment, by zaplanować większy remont elektryki w przyszłości.

Przewiercony kabel pod płytkami to jedna z tych awarii, które brzmią poważnie, ale w praktyce rozwiązuje się w niecałą godzinę przy kilku konkretnych elementach. Najważniejsze są trzy rzeczy: wyłączone napięcie, sprawdzony brak fazy, sucha ściana, a dalej już czysta mechanika. Dobrze dobrana złączka WAGO 2273 Inline, odizolowanie dokładnie 11 mm i koszulka termokurczliwa dają trwałe, zgodne z normą PN-HD 60364 połączenie na długie lata, bez kucia ściany i bez wymiany całego odcinka kabla.

Źródła danych: Norma PN-HD 60364 (Instalacje elektryczne niskiego napięcia), karta katalogowa WAGO 2273 Inline Series, dane techniczne złączek przelotowych WAGO (zakres przekrojów 0,75-4 mm², napięcie znamionowe 450 V, prąd znamionowy 32 A), przepisy SEP dotyczące uprawnień do prac przy instalacjach nn, dokumentacja próbników napięcia popularnych producentów (np. testo, UNI-T). Strona informacyjna SEP: sep.com.pl. Strona producenta złączek WAGO: wago.com.
