Przewiert w stropie zbrojonym – jak wywiercić otwór bez dramatu

Jak wykryć zbrojenie przed przewiertem w stropie

Najpierw skan, potem wiertło. Odwrotna kolejność oznacza w najlepszym razie zniszczone narzędzie, a w najgorszym pęknięcie stropu.

• Jak wykryć zbrojenie przed przewiertem w stropie
• Czym wiercić w stropie zbrojonym: wiertnica diamentowa czy otwornica
• Najczęstsze błędy przy przewiercie w stropie zbrojonym

Wykrywacz ferromagnetyków reaguje na pole magnetyczne prętów, dlatego lokalizuje zbrojenie z dokładnością do 3-5 mm przy standardowej średnicy pręta 12 mm. Nowsze urządzenia z technologią radarową (GPR) pokazują też pustki, rury PE i kable, co ma znaczenie przy starszych stropach, gdzie dokumentacja bywa mitem.

Skanowanie wykonuje się pasami co 20-30 cm w obu kierunkach siatki zbrojenia. Na powierzchni stropu zaznacza się markerem nie tylko pozycję prętów, ale też ich rozstaw. Przy stropie płytowym grubości 18 cm zbrojenie dolne leży zwykle 3-4 cm pod powierzchnią, a górne 4-5 cm, więc około połowy grubości stropu stanowi bezpieczną strefę bez stali.

Drugim krokiem jest sprawdzenie, czy w planowanym miejscu nie biegnie instalacja. Pod sufitem z karton-gipsu albo w warstwie wyrównawczej często prowadzone są peszle z przewodami elektrycznymi 3×2,5 mm², których detektor ferromagnetyków nie pokaże. W takiej sytuacji pozostaje wizualna kontrola po demontażu fragmentu okładziny albo użycie kamery termowizyjnej, jeśli instalacja jest jeszcze pod napięciem.

Po oznaczeniu stref bezpiecznych warto narysować na stropie szablon wiertniczy: okrąg o średnicy planowanego otworu z naniesionymi punktami kontrolnymi odległości od prętów. Trzymanie się tej procedury skraca czas właściwego wiercenia i obniża zużycie segmentów diamentowych, ponieważ każda korekta trasy wiertła po jego zagłębieniu kosztuje utratę 2-3 mm powłoki diamentowej.

Minimalne odległości wiercenia w żelbecie od krawędzi pręta głównego:

Norma PN-EN 1992-1-1 dopuszcza przewiert w strefie ściskanej przy zachowaniu otuliny betonowej ≥ 20 mm dla prętów o średnicy do 16 mm. W strefie rozciąganej każde przecięcie zbrojenia wymaga indywidualnej oceny konstruktora i projektu naprawczego z użyciem kleju epoksydowego klasy R4 wg PN-EN 1504.

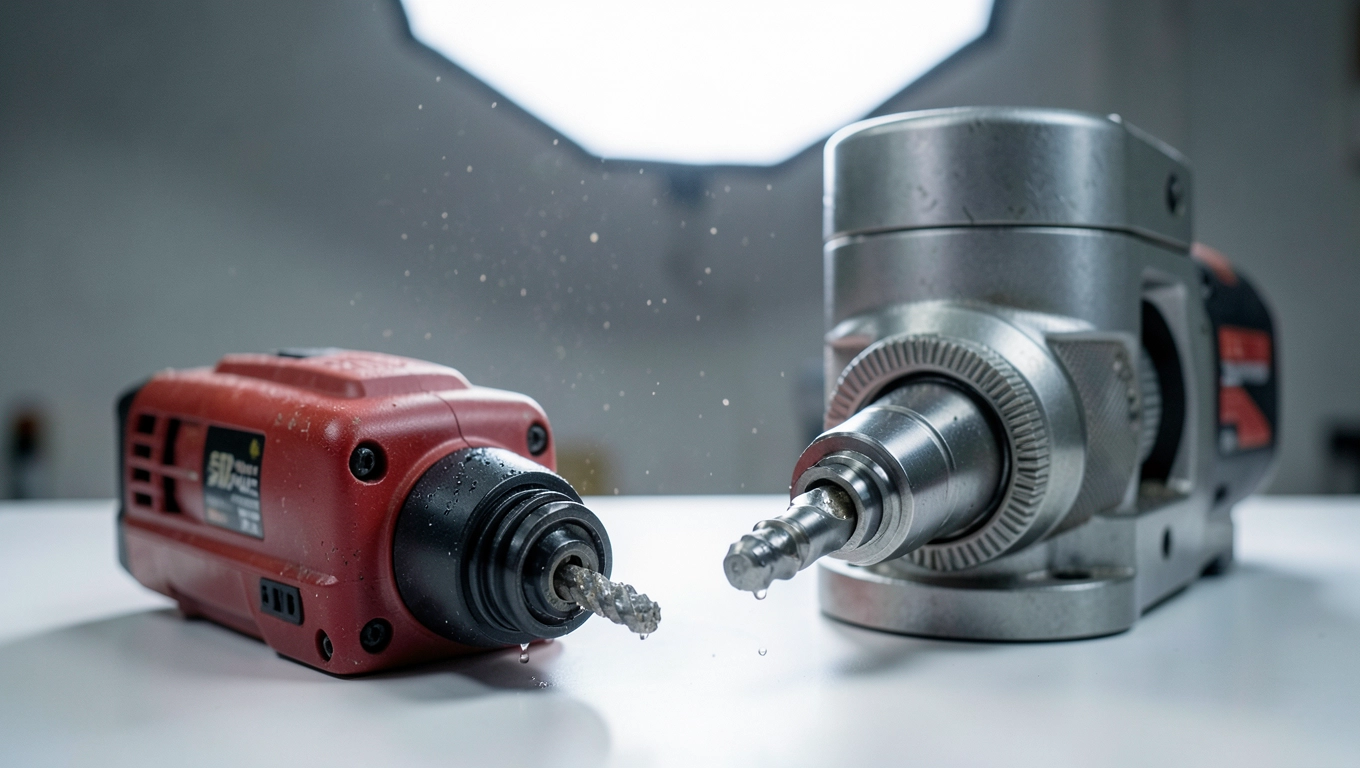

Czym wiercić w stropie zbrojonym: wiertnica diamentowa czy otwornica

Wybór narzędzia zależy od średnicy i liczby otworów. Młotowiertarka SDS-plus z wiertłem koronkowym 6-12 mm radzi sobie z żelbetem, ale przy średnicach powyżej 14 mm ekonomiczniej i bezpieczniej pracuje wiertnica diamentowa statywowa, ponieważ siła osiowa rozkłada się równomiernie na całą koronkę, a nie na pojedyncze zęby.

Otwornica diamentowa z rdzeniem chłodzonym wodą tnie beton przez ścieranie, dlatego nie generuje udaru, który mógłby rozłupać otulinę pręta. Tarcza diamentowa o ziarnie 40/50 mesh i twardości spoiwa metalowego dopasowanej do ścieralności betonu C25/30 (twardość w skali Mohsa około 5-6) zużywa się przewidywalnie: średnio 1 mm segmentu na 8-12 cm bieżących przewiertu w betonie zbrojonym zbrojonym prętami do 12 mm.

Wiertnica ręczna z mikroudarem sprawdza się przy średnicach 30-82 mm i krótkich seriach, gdy nie ma możliwości montażu statywu. Mikroudar o energii 2-4 J pomaga przeciąć cienki pręt, ale wymaga wyłączenia tej funkcji w czystym betonie, bo inaczej segment diamentowy odpryskuje od korpusu. Statyw wiertniczy kotwiony do stropu kotwami chemicznymi M12 albo mechanicznymi M10 w rozstawie 60 cm zapewnia stabilność osiową ±1 mm na głębokości 25 cm.

System odsysania pyłu z filtrem HEPA H13 usuwa frakcję respirabilną krzemionki krystalicznej, której stężenie przy suchym wierceniu w betonie przekracza NDS 0,1 mg/m³ nawet pięciokrotnie. Mokre wiercenie eliminuje pył całkowicie, ale wymaga odpływu wody z podłogi dolnej kondygnacji, co trzeba zaplanować przed rozpoczęciem pracy.

Dobór narzędzia w zależności od średnicy:

Przy średnicach powyżej 250 mm w praktyce stosuje się już technikę piły ściennej diamentowej z prowadnicą szynową, ponieważ koronka tej wielkości kosztuje tyle co kilka dni pracy fachowca. Warto to rozważyć przed wynajmem, bo wypożyczenie wiertnicy 3-biegowej na dobę to koszt 350-600 zł netto, a samodzielne przewiercenie otworu 200 mm przez strop 25 cm zajmuje 2-4 godziny łącznie z ustawieniem.

Najczęstsze błędy przy przewiercie w stropie zbrojonym

Pełny udar SDS-plus przy średnicy powyżej 14 mm to najczęstsza przyczyna pęknięcia koronki i odprysku betonu wokół otworu.

Udar generuje impuls osiowy, który w betonie zbrojonym przenosi się na pręt i otulinę wokół niego. Powstaje wtedy mikropęknięcie wzdłuż pręta, które przy obciążeniach użytkowych stropu rozwija się w rysę przez całą grubość. Konstruktorzy nazywają to zjawisko propagacją rysy przy przecięciu zbrojenia i traktują je jako defekt krytyczny, wymagający nie tylko wzmocnienia klejem, ale też często ograniczenia dopuszczalnego obciążenia użytkowego.

Drugim błędem jest brak detekcji przed wierceniem. Nawet jeśli dokumentacja pokazuje rozmieszczenie prętów, to w trakcie betonowania mogły one zostać przesunięte pod ciężarem wibrowania. Dlatego skanowanie bezpośrednio przed przewiertem, a nie tydzień wcześniej, daje wiarygodny obraz pola.

Trzeci problem to suche wiercenie koronką diamentową. Segment diamentowy bez chłodzenia wodnego nagrzewa się powyżej 350°C, w których diament utlenia się i grafit zużywa spoiwo. Po 20-30 cm bieżących bez wody koronka traci 50% zdolności tnącej. Mokre chłodzenie obniża temperaturę segmentu do 80-120°C, czyli do zakresu stabilności diamentu.

Czwarty błąd to zbyt duży nacisk ręczny przy braku statywu. Operator intuicyjnie dociska wiertło, żeby przyspieszyć pracę, ale powyżej 30-40 daN na koronkę 50 mm segment nie tnie efektywniej, tylko przegrzewa się od tarcia. Prawidłowy nacisk przy średnicy 50 mm to 15-25 daN, a przy 100 mm 25-40 daN.

Piąty błąd to nieprawidłowe mocowanie statywu. Kotwy mechaniczne w stropie z kruszącym się betonem B20 nie utrzymają momentu obrotowego wiertnicy. W takiej sytuacji lepiej zastosować kotwy chemiczne z żywicą winyloestrową, które wiążą z gwintowanym prętem M12 w czasie 12 minut i wytrzymują siły wyrywające do 25 kN.

Błędy, które kosztują wiertło i strop:

• SDS-plus na pełnym udarze przy średnicach > 14 mm → pęknięta koronka i mikropęknięcia stropu
• Wiercenie bez detekcji zbrojenia → przecięcie pręta, utrata nośności lokalnej
• Sucha koronka diamentowa → zużycie segmentu po 30 cm bieżących
• Nadmierny nacisk ręczny przy braku statywu → przegrzanie, zacięcie wiertła
• Brak odpływu wody chłodzącej → zalanie kondygnacji niżej

Osobną kategorią jest brak zabezpieczenia dolnej kondygnacji. Rdzeń betonowy wypada z koronki pod własnym ciężarem po przewierceniu ostatnich 5-10 mm i leci na podłogę z wysokości stropu. Przy średnicy 100 mm rdzeń waży 3,5-4,5 kg, więc uderzenie w panel laminowany albo płytkę ceramiczną oznacza wymianę posadzki. Rozwiązaniem jest klin odłamu albo prowadnica z płytą chwytającą montowana od spodu stropu.

Koszty przewiertu w stropie zbrojonym zależą od średnicy i grubości stropu. Wypożyczenie wiertnicy diamentowej na dobę kosztuje 200-600 zł, koronka diamentowa 50 mm to wydatek 150-280 zł, a usługa fachowca ze sprzętem przy otworze 100 mm w stropie 25 cm wynosi 180-320 zł za jeden przewiert. Samodzielne wiercenie koronką SDS-plus powyżej 14 mm rzadko się opłaca, ponieważ zużycie wierteł w żelbecie C25/30 sięga 3-5 sztuk na godzinę.

Przy planowaniu większej liczby otworów w stropie zbrojonym opłaca się wynająć firmę z operatorem niż samodzielnie uczyć się techniki diamentowej na własnym stropie. Błąd przy przewiercie przez pręt nośny kosztuje więcej niż kilka dni wynajmu profesjonalnego zespołu, a naprawa konstrukcyjna wymaga projektu zamiennego i odbioru przez kierownika budowy.

Źródła danych i norm: PN-EN 1992-1-1 (Eurokod 2 projektowanie konstrukcji żelbetowych), PN-EN 12504 (badania betonu w konstrukcjach), PN-EN 1504 (naprawa konstrukcji betonowych), katalogi techniczne producentów wiertnic diamentowych oraz doświadczenie własne w realizacjach przewiertów w stropach żelbetowych C25/30 do C35/45. Stawki orientacyjne na podstawie ogólnopolskich cenników usług wiertniczych z 2024 roku.
