Przewiert pod rekuperator 160 mm – kompletny poradnik montażu

Ekipa przewierty - 14 lipca 2026 r.

Źle wykonany przewiert pod rekuperator 160 mm potrafi zamienić sprawny system wentylacji w kosztowną pułapkę: wilgoć w centrali, wykropliny na ścianach, rachunki za ogrzewanie wyższe o kilkanaście procent rocznie. Tymczasem wystarczy siedem szczegółów technicznych pilnowanych podczas montażu, żeby tuleja alucynk z matą kauczukową pracowała bezawaryjnie przez dwie, a nawet trzy dekady. Poniżej konkretne parametry, kolejność prac i błędy, które najczęściej psują inwestycję.

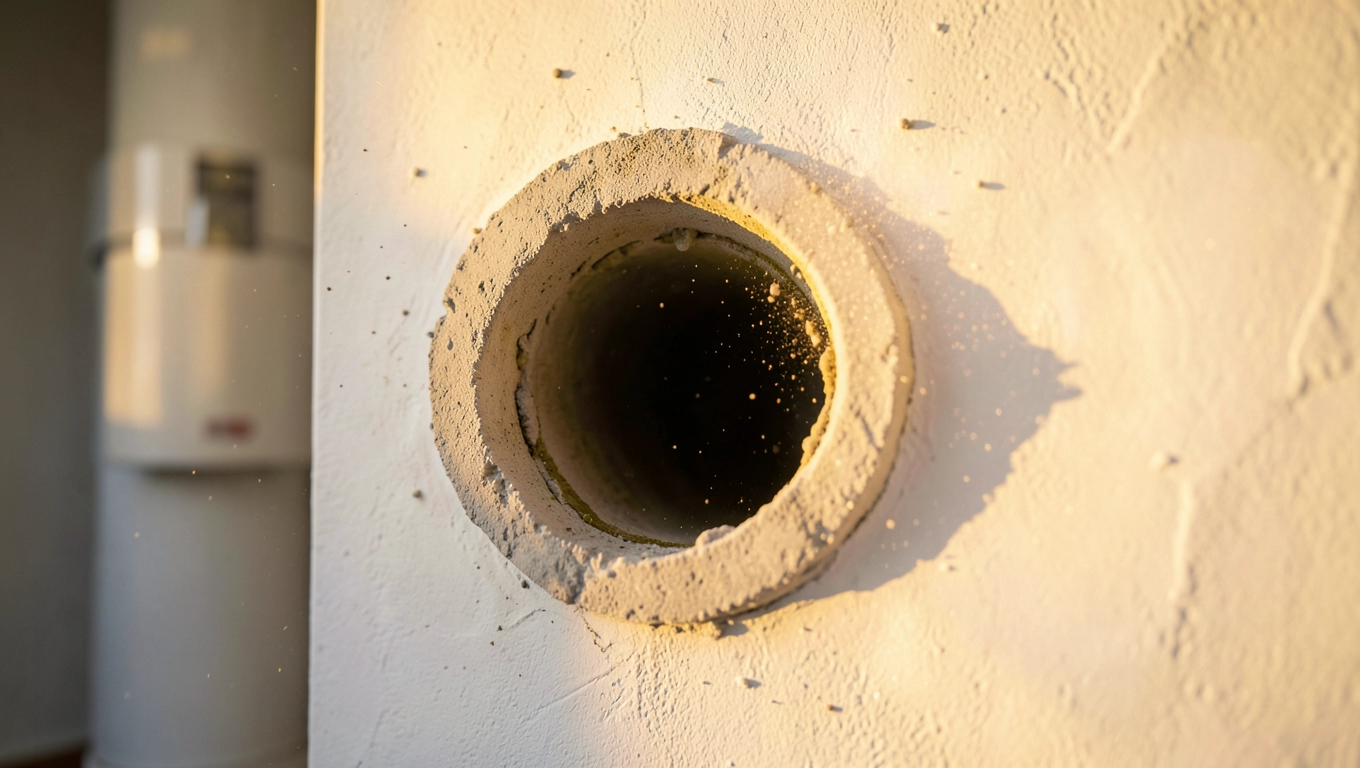

przewiert pod rekuperator 160

Tuleja alucynk z matą kauczukową budowa i parametry

Przejście przez ścianę do czerpni i wyrzutni 160 mm w wersji 160/700 mm to cylindryczna tuleja o średnicy wewnętrznej 160 mm i długości roboczej 700 mm. Grubość blachy wynosi 0,5 mm, a jej rdzeń stanowi stal pokryta warstwą aluminium i cynku (proporcja 55% Al, 43,4% Zn, 1,6% Si). Dzięki takiej powłoce element wytrzymuje dwudziestokilkuletnią ekspozycję na deszcz, mróz i promieniowanie UV bez oznak korozji wżerowej.

Pomiędzy ściankami tuleji, w szczelinie około 13 mm, umieszczona jest mata kauczukowa o grubości 9-13 mm i gęstości 60-80 kg/m³. Kauczuk pełni jednocześnie dwie role: izolacji termicznej (λ ≈ 0,036 W/mK) oraz tłumienia drgań przenoszonych z centrali na ścianę. Współczynnik przewodzenia ciepła spada w efekcie o około 38% w porównaniu z pustą szczeliną powietrzną, co przekłada się na niższą temperaturę punktu rosy wewnątrz kanału.

Średnica 160 mm nie jest przypadkowa. To standard kanałów w systemach wentylacji mechanicznej z odzyskiem ciepła dla budynków o powierzchni 80-160 m² z wydajnością centrali 350-450 m³/h. Mniejsze przekroje, na przykład 125 mm, generują opory przepływu powyżej 3 Pa/m i wymuszają pracę wentylatorów na wyższych obrotach, co podnosi zużycie prądu o 6-9%.

ParametrWartość
Średnica wewnętrzna160 mm
Długość tulei700 mm
Materiałblacha alucynk 0,5 mm
Izolacjamata kauczukowa 9-13 mm
Współczynnik λ izolacji0,036 W/mK
Średnica otworu montażowego170 mm
Zalecany spadek1-2% na zewnątrz
Masa elementu2,3 kg

Tuleja jest kompatybilna z systemem kanałów o przekroju okrągłym 160 mm oraz z typowymi czerpniami i wyrzutniami ściennymi w klasie szczelności C wg PN-EN 12237. Łączenie odbywa się przez wsunięcie z mufą i uszczelnienie opaską zaciskową lub taśmą aluminiową.

Materiał a trwałość w polskim klimacie

Alucynk sprawdza się lepiej niż stal ocynkowana ogniowo w środowisku o podwyższonej wilgotności. Warstwa aluminium tworzy na powierzchni tlenek Al₂O₃, który samorzutnie regeneruje się po drobnych uszkodzeniach mechanicznych. W testach komory solnej (ASTM B117) alucynk wytrzymuje ponad 1000 godzin bez czerwonej rdzy, podczas gdy ocynk ogniowy zaczyna korodować już po 300-400 godzinach. W praktyce oznacza to brak konieczności malowania ani konserwacji tulei przez cały okres użytkowania budynku.

Mata kauczukowa nie chłonie wody kapilarnie (nasiąkliwość poniżej 1% objętości), dlatego nie traci właściwości izolacyjnych nawet po kilku sezonach eksploatacji. Zamknięta struktura komórkowa kauczuku EPDM nie sprzyja rozwojowi pleśni, co ma znaczenie w budynkach z rekuperacją, gdzie przez cały rok przepływa wilgotne powietrze wywiewane z kuchni i łazienek.

Montaż przewiertu 160 mm krok po kroku

Montaż przewiertu 160 mm krok po kroku

Sam przewiert pod rekuperator 160 mm w ścianie z cegły pełnej, betonu komórkowego lub żelbetu wykonuje się koronką diamentową 170 mm. Średnica otworu jest większa o 10 mm od zewnętrznego obrysu tulei, co pozwala na manewr przy osadzaniu i daje miejsce na piankę uszczelniającą. W murze z pustostawami ceramicznymi bezpieczniej użyć wiertła prowadzonego zamiast koronki udarowej, żeby nie rozkruszyć wewnętrznych ścianek bloczków.

Miejsce wiercenia wyznacza się z uwzględnieniem dwóch warunków formalnych i jednego akustycznego. Odległość od okien i drzwi balkonowych musi wynosić minimum 40 cm w poziomie, a od gruntu co najmniej 50 cm w pionie (wymóg PN-83/B-03430 dotyczący czerpni powietrza). Odległość od krawędzi narożnika budynku powinna przekraczać 60 cm, żeby nie naruszyć pasa izolacji przeciwwilgociowej ścian szczelinowych.

  1. Wytyczenie osi przewiertu z uwzględnieniem spadku 1-2% w kierunku zewnętrznym (od 7 do 14 mm na 700 mm długości tulei). Spadek odprowadza skropliny poza centralę i eliminuje zalewanie wymiennika.
  2. Wiercenie otworu Ø170 mm koronką diamentową z prowadzeniem laserowym. Czas pracy koronki 170 mm w betonie C25/30 to około 12-18 minut.
  3. Oczyszczenie otworu z pyłu i gruzu sprężonym powietrzem, a następnie gruntowanie krawędzi preparatem zwiększającym przyczepność pianki poliuretanowej.
  4. Osadzenie tulei z matą kauczukową, z zachowaniem kierunku spadku. Tuleja powinna wystawać po lico ściany zewnętrznej 5-10 mm, co ułatwia montaż czerpni.
  5. Uszczelnienie pianką niskoprężną w szczelinie między tuleją a murem, z obu stron ściany. Po stwardnieniu nadmiar pianki obcina się równo z krawędzią tulei.
  6. Nałożenie taśmy uszczelniającej butylowej lub EPDM na styku tuleja-mur od strony zewnętrznej, co chroni piankę przed UV i wodą opadową.
  7. Montaż czerpni lub wyrzutni od zewnątrz na wkręty przez kołnierz, a od wewnątrz podłączenie do kanału wentylacyjnego z uszczelką gumową.

Kluczowy jest krok czwarty: brak spadku lub spadek odwrócony do wewnątrz oznacza gromadzenie się kondensatu na dnie tulei. W temperaturze -5°C woda zamarza, zwiększa objętość o 9% i po kilku cyklach rozpycha tuleję, powodując pęknięcia w murze. Norma WT 2021 dopuszcza spadek do 2% przy przejściach przez ściany zewnętrzne budynków energooszczędnych.

Narzędzia i materiały potrzebne do montażu

  • koronka diamentowa 170 mm z adapterem SDS-plus lub gwintem M16
  • wiertnica statywowa z prowadzeniem (opcjonalnie, ale podnosi precyzję spadku)
  • pistolet do pianki niskoprężnej (pojemność 750 ml wystarcza na 2 przewierty)
  • taśma butylowa 50 mm, szerokość uzależniona od grubości ocieplenia
  • poziomica laserowa lub cyfrowa do kontroli spadku
  • klucz dynamometryczny 4-6 Nm do dokręcenia kołnierzy czerpni

Przygotowanie trwa zwykle 25-35 minut na jeden przewiert w ścianie dwuwarstwowej z ociepleniem 15 cm. Warto doliczyć czas na odpylenie otworu, bo pył zmniejsza przyczepność pianki o 30-40%, co obniża szczelność połączenia.

Najczęstsze błędy przy przewiercie pod rekuperator

Najczęstsze błędy przy przewiercie pod rekuperator

Trzy błędy odpowiadają za ponad 80% reklamacji w instalacjach wentylacji mechanicznej z rekuperacją. Pierwszy to montaż bez spadku lub ze spadkiem do wewnątrz. Woda z kondensacji spływa wtedy w kierunku centrali i już po pierwszym sezonie grzewczym powoduje korozję wymiennika oraz rozwój grzybów w kanale. Centrala rekuperacyjna z wymiennikiem entalpicznym kosztuje 6-12 tys. zł, więc naprawa jednego błędu montażowego potrafi pochłonąć 40% wartości całego systemu.

Drugi błąd to brak izolacji termicznej na odcinku przejścia przez ścianę. Różnica temperatur między powietrzem zewnętrznym (-10°C zimą) a wewnętrznym (+20°C) powoduje intensywną kondensację na wewnętrznej powierzchni niezaizolowanego kanału. W ciągu doby potrafi skroplić się 0,3-0,5 litra wody, która następnie ścieka po ścianie i pozostawia zacieki. Mata kauczukowa w tulei rozwiązuje ten problem, bo utrzymuje temperaturę wewnętrznej ścianki kanału powyżej punktu rosy przez cały rok.

Uwaga techniczna: zbyt bliskie sąsiedztwo czerpni i wyrzutni (poniżej 120 cm w poziomie) tworzy tzw. cofki, czyli zasysanie zużytego powietrza z powrotem do budynku. Efekt jest wyraźnie wyczuwalny jako zapach kuchni w sypialniach i spadek efektywności odzysku ciepła o 5-7%.

Trzeci błąd to wiercenie zbyt blisko okien. Norma PN-83/B-03430 wskazuje minimalną odległość 40 cm, ale w praktyce bezpieczny dystans to 80-100 cm, szczególnie od okien dachowych i balkonów. Przy wietrznej pogodzie strumień powietrza zużytego z wyrzutni potrafi wracać do czerpni nawet z odległości 2 m, jeśli oba otwory znajdują się na tej samej ścianie.

Błędy projektowe trudniejsze do naprawienia

Przewiert pod rekuperator 160 mm w ścianie nośnej żelbetowej wymaga opinii konstruktora, bo otwór 170 mm osłabia przekrój słupa lub belki. W domach z prefabrykatów wielootworowych konieczne jest sprawdzenie, czy przewiert nie koliduje ze zbrojeniem. Czwarty, mniej oczywisty błąd, to montaż w ścianie północnej lub wschodniej bez dodatkowej osłony przed zalewaniem przez zacinający deszcz. Czerpnia powietrza po stronie północnej w okresie zimowym pobiera powietrze o temperaturze niższej o 2-3°C niż ściana południowa, co obniża sprawność rekuperatora.

Piąty błąd, częsty w remontach kamienic, to wykorzystanie starego przewiertu kominowego bez sprawdzenia jego stanu. Kanały dymowe mają średnicę 140×140 mm lub 150 mm i po przebudowie na wentylacyjne wymagają powiększenia. Jeśli murek między kanałami jest cieńszy niż 60 mm, lepiej wykonać nowy przewiert niż ryzykować pęknięcie sąsiedniej ściany kominowej.

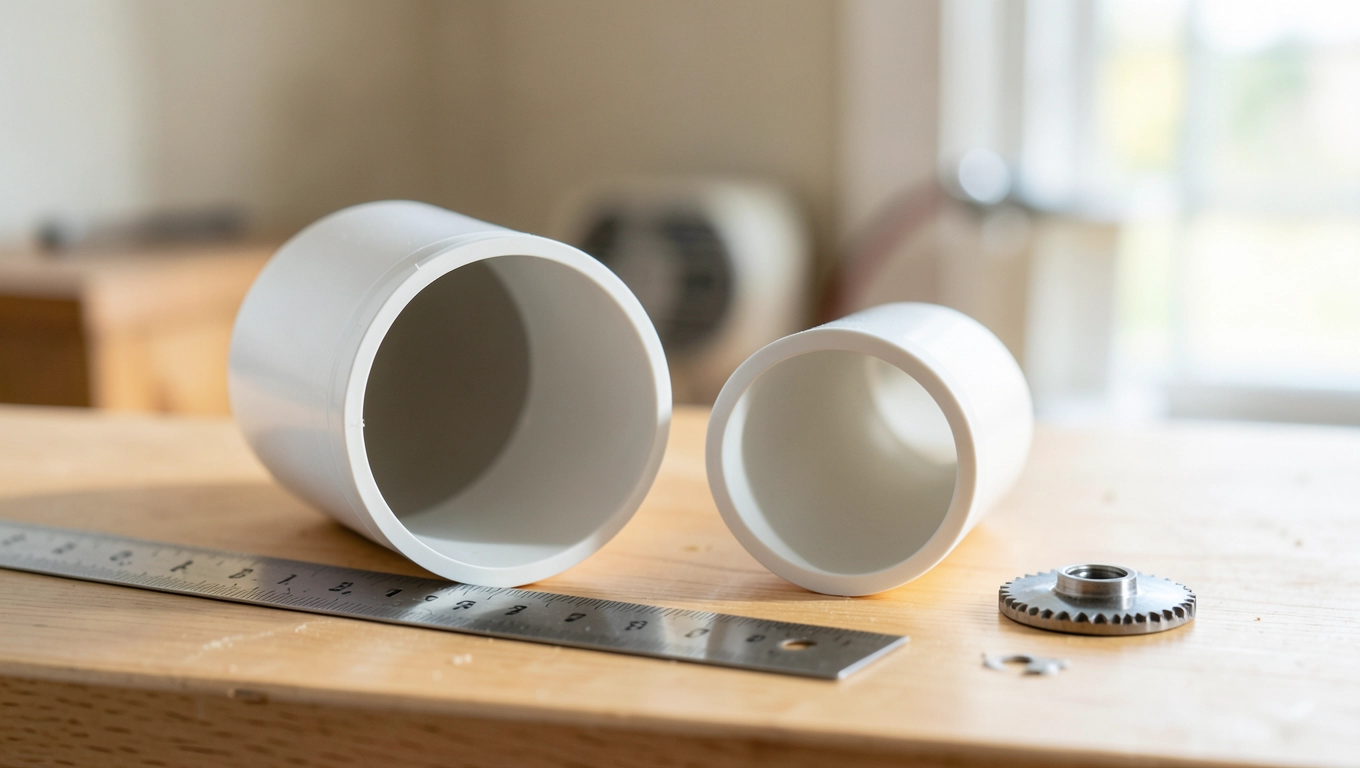

Dobór średnicy przewiertu do rekuperatora

Dobór średnicy przewiertu do rekuperatora

Średnica 160 mm jest standardem dla domów jednorodzinnych o powierzchni użytkowej 80-160 m². Przy większych budynkach rosną wymagania na strumień powietrza, a wraz z nimi przekrój kanałów. Dobór średnicy wynika z bilansu wentylacyjnego: dla kubatury 450 m³ potrzebny jest strumień około 225 m³/h (norma 0,5 wymiany na godzinę), co przy prędkości przepływu 3 m/s wymaga przekroju co najmniej 0,013 m², czyli właśnie średnicy 160 mm.

ŚrednicaPrzekrójMaksymalny strumień (3 m/s)ZastosowanieSzacunkowy koszt tulei
160 mm0,020 m²215 m³/hdomy 80-160 m²123 zł brutto
200 mm0,031 m²335 m³/hdomy 200-300 m²175 zł brutto
250 mm0,049 m²530 m³/hobiekty powyżej 300 m²240 zł brutto

Zwiększanie średnicy ponad wymagania bilansowe nie przynosi korzyści, bo powietrze w szerszym kanale płynie wolniej, hałasuje mniej, ale rekuperator musi pokonać większy opór statyczny. Dla średnicy 160 mm opory jednostkowe wynoszą około 1,0-1,4 Pa/m, dla 200 mm spadają do 0,6-0,8 Pa/m, a dla 250 mm do 0,3-0,4 Pa/m. Różnica między 160 a 200 mm to około 12-18 Pa dla całej instalacji, czyli wzrost zużycia energii wentylatora o 4-6 W w trybie ciągłym.

Średnica a liczba przewiertów

Wentylacja mechaniczna wymaga zawsze dwóch przewiertów: jednego na czerpnię świeżego powietrza, drugiego na wyrzutnię zużytego. W domach z rekuperacją dodaje się czasem trzeci przewiert, jeśli układ kanałów wymaga osobnego wyrzutu dla okapu kuchennego. W takiej konfiguracji średnica 160 mm jest wystarczająca dla trzech punktów przy centrali o wydajności do 400 m³/h.

W mieszkaniach w kamienicach, gdzie kubatura nie przekracza 250 m³, średnica 160 mm obsługuje centrale o wydajności do 250 m³/h. Zmniejszanie średnicy do 125 mm jest możliwe, ale wymaga krótszych odcinków prostych i łagodniejszych łuków, bo opory rosną wtedy o 35-40%. Dla pojedynczego mieszkania lepiej pozostać przy 160 mm, bo różnica w cenie tulei (ok. 35 zł) zwraca się w ciągu 2-3 sezonów dzięki niższemu poborowi prądu.

Kiedy wybrać 160 mm

Domy 80-160 m², mieszkania do 90 m², centrale o wydajności 250-450 m³/h, instalacje kanałowe do 30 m trasy bez skomplikowanych łuków.

Kiedy wybrać 200 mm

Domy 200-300 m², dwie centrale w kaskadzie, instalacje z rekuperatorem o wymienniku przeciwprądowym o sprawności powyżej 85%, długie trasy kanałowe powyżej 40 m.

Dla obiektów komercyjnych (biura, szkoły, przedszkola) obowiązuje norma PN-EN 16798-3, która wymaga strumienia świeżego powietrza na poziomie 25-36 m³/h na osobę. Przy 30 osobach w pomieszczeniu potrzeba minimum 750 m³/h, co wymaga już średnicy 250 mm lub dwóch równoległych przewiertów 200 mm.

Przejście przez ścianę do czerpni i wyrzutni 160 mm w wersji z matą kauczukową spełnia wymogi WT 2021 dotyczące izolacyjności termicznej przegród zewnętrznych oraz normy PN-EN 12237 w zakresie klasy szczelności C. Cena detaliczna tulei wynosi 123 zł brutto, kod EAN 5907344501833, wysyłka zwykle w 24 godziny od złożenia zamówienia. W jednym systemie potrzebne są dwie sztuki: jedna na czerpnię, druga na wyrzutnię, łączny koszt 246 zł brutto. Tyle kosztuje element, od którego zależy szczelność, izolacja i trwałość całej instalacji na dwadzieścia kilka lat.

Źródła danych i normy: PN-83/B-03430 Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej (wymagania); PN-EN 12237 Wentylacja budynków. Przewody. Wytrzymałość i szczelność przewodów z blachy stalowej; PN-EN 16798-3 Energetyczne właściwości budynków. Wentylacja budynków (ENV 1752 modyfikacja); Warunki Techniczne 2021 (WT 2021) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst ujednolicony z późniejszymi zmianami); ASTM B117 Standard Practice for Operating Salt Spray (Fog) Apparatus; dane katalogowe producentów systemów wentylacyjnych z kanałami okrągłymi 160 mm.
