Przewiert w stropie pod rekuperację — zaplanuj go zanim będzie za późno

Właśnie ustawiasz szalunki pod strop i w głowie masie milion spraw: zbrojarze czekają, betonowoz nadjeżdża za trzy dni, a ty zastanawiasz się, czy da się jeszcze wstrzyknąć temat rekuperacji. Tak, da się. I to jest dokładnie ten moment, w którym decyzja kosztuje grosze, a jej brak będzie cię słono kosztował przez następne dwadzieścia lat użytkowania domu.

• Kiedy wykonać otwory w stropie na wentylację mechaniczną
• Rodzaje stropów a przepusty pod rekuperator
• Przejścia przez strop średnice, trasa i kolizje zbrojenia
• Strop czy sufit podwieszany porównanie wariantów prowadzenia instalacji
• Stropodach i poddasze nieużytkowe specyfika prowadzenia kanałów
• Praktyczna checklista inwestora od konsultacji po przepusty
• Co robić, gdy strop już wylany bez przepustów
• Dlaczego warto skonsultować rekuperację na etapie stropów

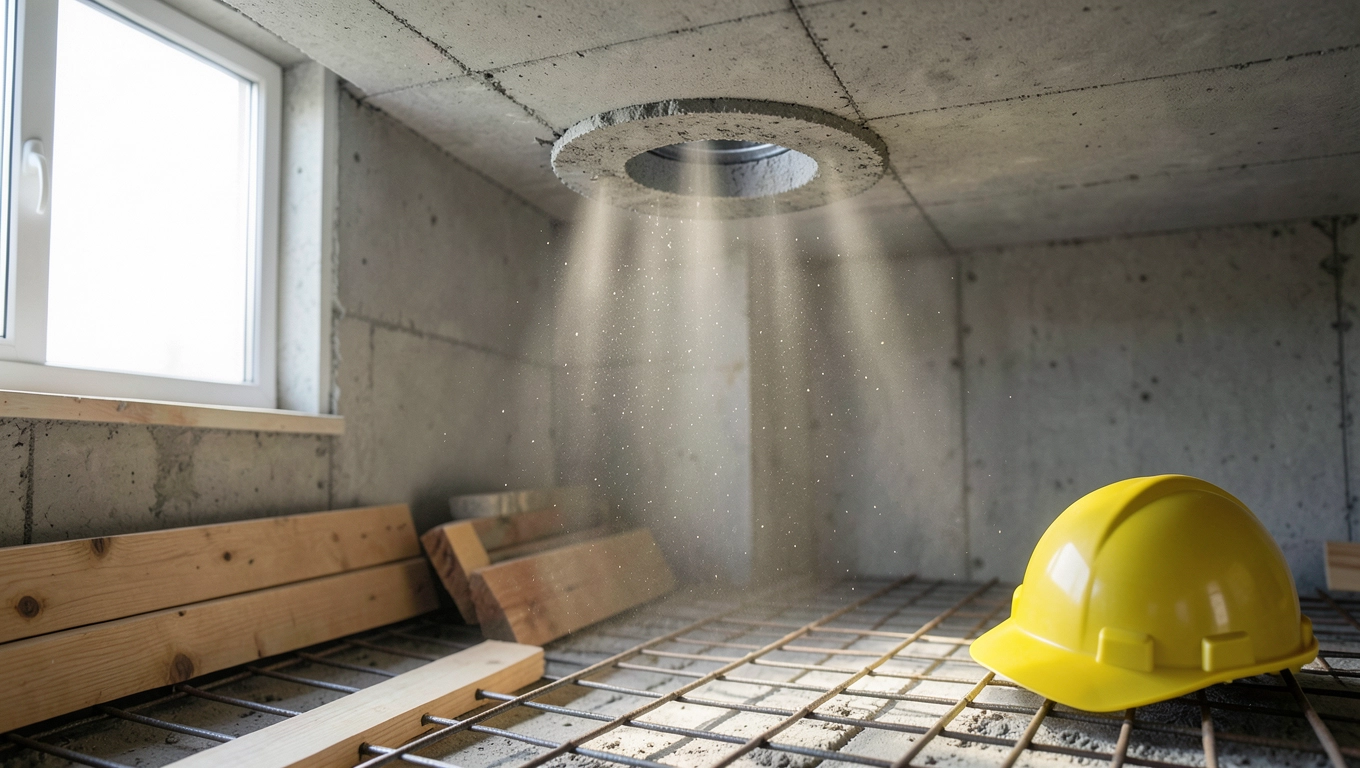

Kiedy wykonać otwory w stropie na wentylację mechaniczną

Przewiert w stropie pod rekuperację wykonuje się przed wylaniem mieszanki betonowej, najlepiej na etapie wiązania zbrojenia. Masz wtedy fizyczny dostęp do przestrzeni między prętami, możesz precyzyjnie oznaczyć lokalizację i zostawić w szalunku puste rury osłonowe albo drewniane korki, które po rozszalowaniu zostawiają gotowe przejścia.

Okno czasowe jest wąskie. Od wylania stropu do momentu, w którym beton osiągnie pełną wytrzymałość, mija zazwyczaj 7 do 14 dni. Po tym czasie każdy dodatkowy centymetr średnicy wymaga wiertnicy diamentowej, a każdy taki przejazd to kurz, hałas i ryzyko naruszenia otuliny zbrojenia. W skrajnych przypadkach kucie dochodzi do obniżania sufitów podwieszanych na całej kondygnacji.

Koszt błędu bywa bolesny. Poprawki w gotowym stropie to najczęściej wydatek rzędu 3-8 tys. zł za samą robociznę, plus strata 15-25 cm wysokości pomieszczenia przez wymuszony sufit podwieszany. To dokładnie ta kwota, którą można zmieścić w budżecie, jeśli decyzja zapadnie odpowiednio wcześnie.

W praktyce oznacza to jedno: koordynacja z wykonawcą stropu musi nastąpić minimum tydzień przed betonowaniem. Wystarczy rzut kondygnacji z naniesionymi punktami poboru i nawiewu, żeby zbrojarz omijał te miejsca, a cieśla zostawił w szalunku odpowiednie przepusty.

Uwaga: brak przepustów w szalunku oznacza konieczność wiercenia w betonie po stwardnieniu. To nie jest kwestia estetyki, lecz fizyki: diamentowa koronka musi przejść przez stal zbrojeniową albo ją ominąć, a oba warianty kosztują czas i pieniądze.

Rodzaje stropów a przepusty pod rekuperator

Nie każdy strop zachowuje się tak samo podczas planowania przepustów. Poniższa tabela zbiera cztery najczęściej spotykane rozwiązania w polskim budownictwie jednorodzinnym wraz z ryzykami i optymalnymi terminami.

Strop monolityczny daje największą swobodę. Możesz poprowadzić kanały praktycznie wszędzie, o ile ominiesz podciągi i słupy. Grubość płyty 20-25 cm mieści standardową rurę Ø200 mm z zachowaniem minimum 3 cm otuliny zbrojenia, co spełnia wymogi normy PN-EN 1992-1-1 (Eurokod 2) dotyczące trwałości konstrukcji żelbetowych.

Filigran bywa zdradliwy. Płyta prefabrykowana ma wewnątrz pustki o średnicy około 12-16 cm, co pozwala przeprowadzić jeden kanał na metr kwadratowy stropu. Reszta instalacji musi iść przez nadbeton lub pod sufitem podwieszanym, a to z góry determinuje układ pomieszczeń na niższej kondygnacji.

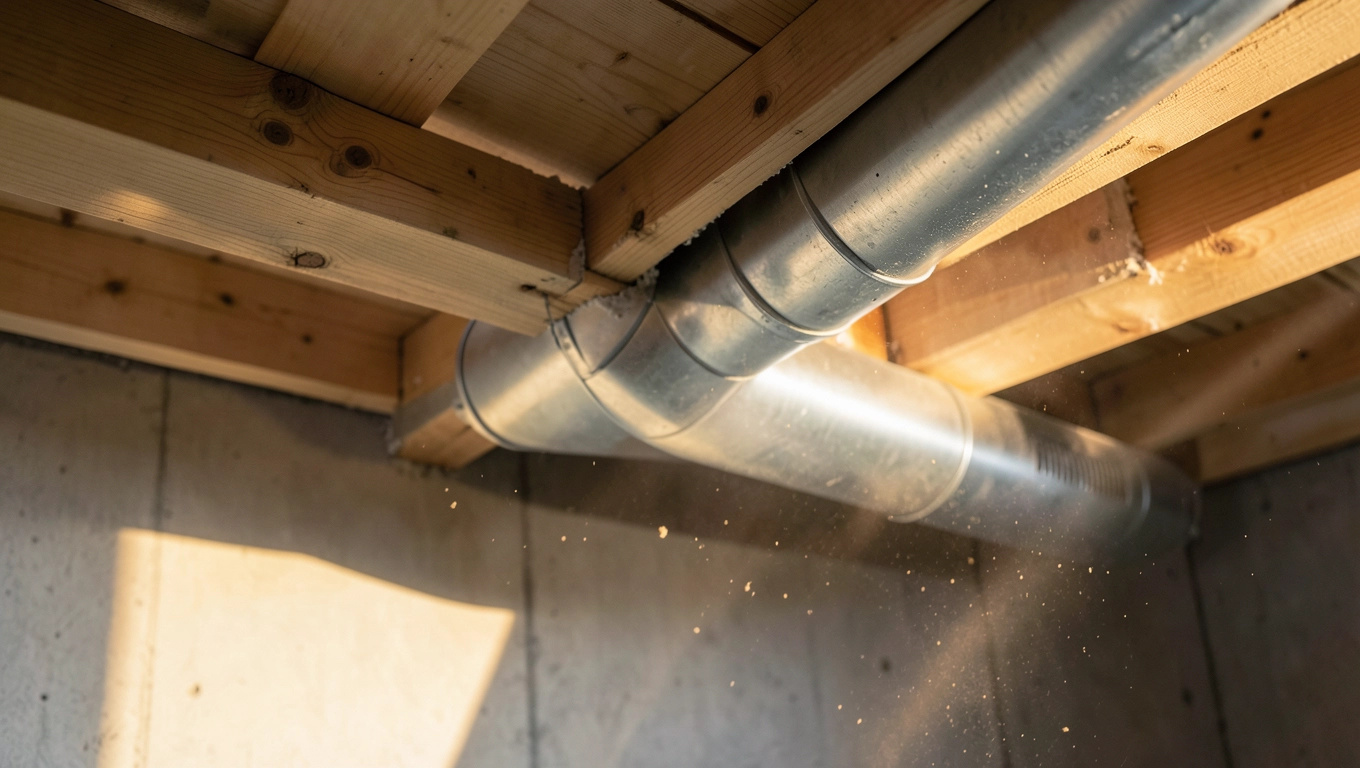

Strop drewniany reaguje na przewiert inaczej niż beton. Drewno pracuje sezonowo, więc sztywne rury stalowe mogą z czasem poluzować połączenia. Rozwiązaniem są elastyczne przewody aluminiowe w otulinie z wełny mineralnej, które kompensują ruchy konstrukcji i tłumią dźwięki przepływającego powietrza.

Z budowy: w domach z poddaszem nieużytkowym stropodach pełni jednocześnie funkcję dachu. Każdy przewiert to potencjalny mostek termiczny. Kanały prowadzi się wtedy w warstwie podłogi poddasza, a sam rekuperator ląduje w garażu lub w wydzielonej strefie technicznej.

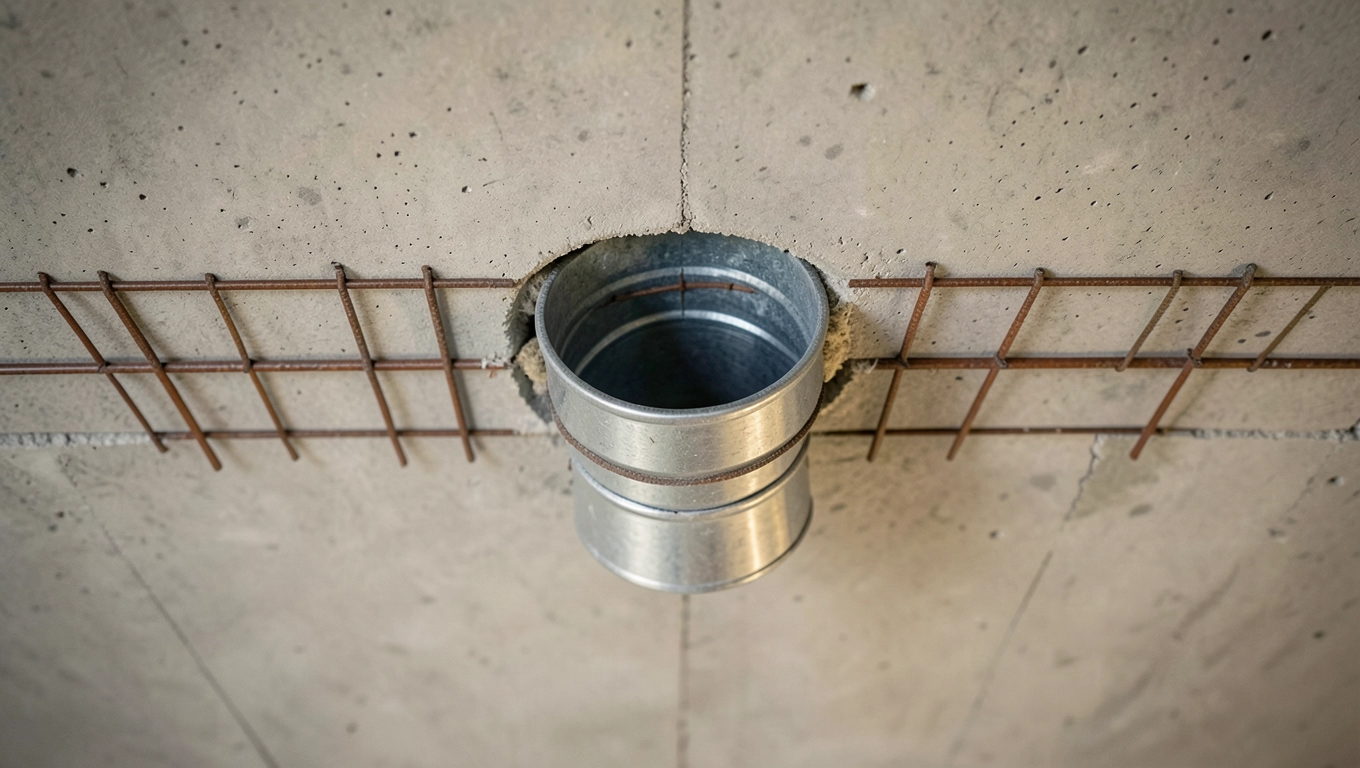

Przejścia przez strop średnice, trasa i kolizje zbrojenia

Standardowa średnica kanału wentylacyjnego w domu jednorodzinnym to 160 mm dla rozgałęzień i 200 mm dla pionów zbiorczych. Te wymiary wynikają z bilansu przepływu powietrza oraz dopuszczalnych prędkości w kanale (do 3 m/s dla odcinków głównych, do 1,5 m/s w nawiewnikach końcowych).

Trasę warto zaplanować w dwóch obiegach. Obieg nawiewny prowadzi świeże powietrze do sypialni, salonu i gabinetu przez anemostaty umieszczone przy oknach lub w strefie przebywania. Obieg wywiewny zbiera zużyte powietrze z kuchni, łazienek i garderoby. Te dwa obiegi powinny być od siebie oddalone o minimum 1,5 m w pomieszczeniu, żeby nie mieszać strumieni.

Kolizje ze zbrojeniem rozwiązuje się na etapie projektu. Projektant konstrukcji otrzymuje od instalatora rekuperacji rzut z trasą kanałów i przesuwa pręty w tych miejscach, zachowując wymaganą otulinę. Po zatwierdzeniu zmian zbrojarz układa stal w nowej konfiguracji i w szalunku pojawiają się przepusty z rur PVC.

Lista kontrolna przed betonowaniem wygląda następująco:

• Oznakowanie trasy kanałów farbą na szalunku
• Zatopienie rur osłonowych Ø200 mm w miejscach pionów
• Sprawdzenie, czy rury nie kolidują z prętami górnymi i dolnymi
• Montaż korków zabezpieczających przed wlewaniem betonu do środka
• Fotografia szalunku z przepustami dla przyszłego instalatora

Wysokość zabudowy kanałów to osobna kwestia. Kanał Ø200 mm z izolacją akustyczną 30 mm zabiera około 23 cm wysokości. W pomieszczeniu o standardowej wysokości 2,70 m zostaje 2,47 m po suficie podwieszanym, co mieści się w normie PN-B-03430 dotyczącej wysokości pomieszczeń mieszkalnych (minimum 2,50 m dla pokoju, 2,20 m dla kuchni i łazienki).

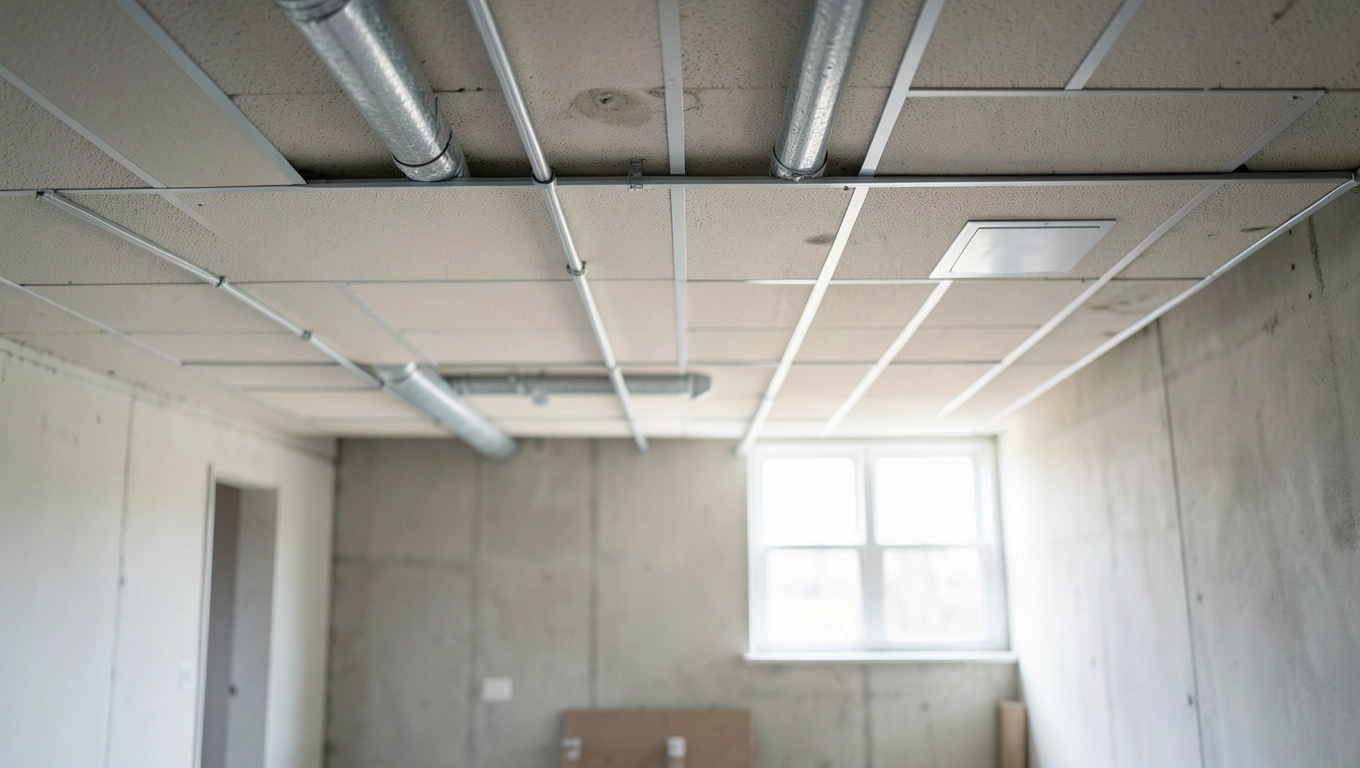

Strop czy sufit podwieszany porównanie wariantów prowadzenia instalacji

Dwa warianty prowadzenia kanałów mają swoje miejsce w praktyce. Pierwszy prowadzi instalację przez strop w rurach osłonowych, drugi ukrywa ją pod sufitem podwieszanym z karton-gipsu. Każdy z nich ma konkretne konsekwencje dla wysokości, akustyki i kosztów wykończenia.

Decyzja często zapada przy udziale architekta. Jeśli projektant przewidział wysokość 2,80 m i duże okna, strata 23 cm robi różnicę między wnętrzem przytulnym a klaustrofobicznym. W takiej sytuacji trasa przez strop wygrywa, ale wymaga precyzyjnego planowania na etapie zbrojenia.

Mini-kalkulator decyzyjny sprowadza się do trzech pytań:

• Czy strop jest jeszcze niewykonany? Jeśli tak, wybierz trasę przez strop.
• Czy zależy ci na maksymalnej wysokości pomieszczeń? Jeśli tak, trasa przez strop.
• Czy potrzebujesz łatwego dostępu do kanałów w przyszłości? Jeśli tak, sufit podwieszany.

Wskazówka: sufity podwieszane sprawdzają się na poddaszach, gdzie skosy naturalnie obniżają przestrzeń. Tam strata 20 cm nie boli, a zyskujesz łatwy dostęp do instalacji bez kucia stropu.

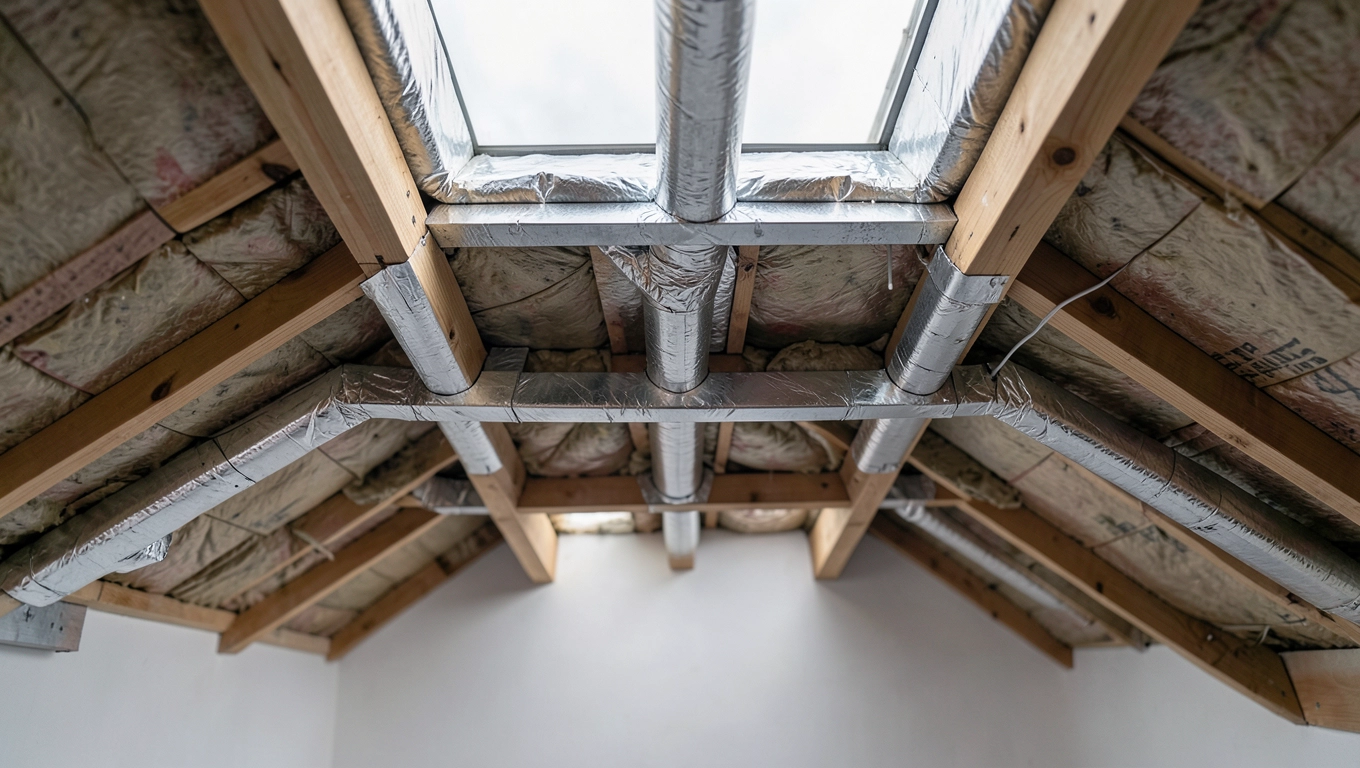

Stropodach i poddasze nieużytkowe specyfika prowadzenia kanałów

Stropodach łączy funkcję stropu i dachu. Każdy kanał przechodzący przez jego grubość musi być zaizolowany termicznie na całej długości, inaczej w miejscu przewiertu pojawi się mostek termiczny, a w konsekwencji skropliny i zagrzybienie. Izolacja z pianki PE o grubości 19 mm na kanale Ø200 mm podnosi średnicę zewnętrzną do około 240 mm i wymaga szerszego przepustu.

Poddasze nieużytkowe daje więcej swobody. Rekuperator ustawia się w wydzielonej strefie technicznej, często obok garażu lub kotłowni. Kanały biegną w warstwie podłogi poddasza, między legarami, a do poszczególnych pomieszczeń schodzą pionami przez strop niższej kondygnacji. Dzięki temu serwis urządzenia odbywa się bez wchodzenia na poddasze mieszkalne.

Gruntowy wymiennik ciepła (GWC) to częste uzupełnienie rekuperacji w domach z poddaszem nieużytkowym. Rura Ø225 mm ciągnie się w ziemi na głębokości 1,5-2,0 m i wprowadza powietrze do rekuperatora podgrzane zimą i schłodzone latem. Wejście GWC do budynku lokalizuje się w garażu lub kotłowni, żeby ograniczyć długość kanału wewnętrznego.

Checklistę dla poddasza zamyka kontrola izolacji. Każdy kanał przechodzący przez nieogrzewaną przestrzeń musi mieć ciągłą otulinę z wełny mineralnej lub pianki PE. Brak izolacji na odcinku 1 m to strata rzędu 5-8% efektywności całego systemu, bo powietrze zdąży się schłodzić lub nagrzać zanim dotrze do rekuperatora.

Praktyczna checklista inwestora od konsultacji po przepusty

Drukowalna lista kroków dla każdego, kto stawia strop i chce uniknąć kosztownych poprawek:

• Konsultacja z instalatorem rekuperacji minimum 3 tygodnie przed betonowaniem stropu.
• Projekt instalacji zawierający rzut z trasą kanałów i lokalizacją anemostatów.
• Uzgodnienie trasy z konstruktorem, który przesuwa pręty zbrojeniowe w miejscach kolizji.
• Oznaczenie przepustów na szalunku farbą lub markerem, zgodnie z zatwierdzonym rysunkiem.
• Montaż rur osłonowych PVC Ø200 mm w wyznaczonych punktach, z korkami zabezpieczającymi.
• Kontrola przed betonowaniem wspólna z kierownikiem budowy i instalatorem.
• Fotografia szalunku z przepustami dla dokumentacji powykonawczej.
• Betonowanie stropu z zachowaniem ostrożności wokół rur osłonowych.
• Usunięcie korków po rozszalowaniu, kontrola drożności przepustów.
• Przekazanie dokumentacji ekipie montażowej rekuperacji w dniu rozpoczęcia prac.

Co robić, gdy strop już wylany bez przepustów

Sprawa wygląda inaczej, gdy strop zdążył stwardnieć. Wtedy pozostają trzy warianty: wiercenie diamentowe, sufit podwieszany albo prowadzenie kanałów po wierzchu ścian. Każdy z nich ma swoje ograniczenia i koszty, które warto znać przed podjęciem decyzji.

Wiercenie diamentowe pozwala wykonać otwór Ø200 mm w betonie C25/30 w czasie około 30-45 minut. Koronka diamentowa tnie zbrojenie, jeśli trafisz na pręt, albo omija go, jeśli wykonasz skanerem ferromagnetycznym przed wierceniem. Koszt jednego otworu to 150-300 zł, ale dochodzi jeszcze kucie bruzd i szpachlowanie.

Sufit podwieszany bywa rozsądniejszy, gdy potrzebujesz więcej niż trzy-cztery przejścia. Strata 15-25 cm wysokości to mniejsze zło niż ryzyko naruszenia konstrukcji przy masowym wierceniu. W praktyce wielu wykonawców rekomenduje sufit GK w każdym pomieszczeniu, gdzie idzie więcej niż dwa kanały równolegle.

Prowadzenie kanałów po wierzchu ścian to opcja awaryjna. Rury okrągłe Ø200 mm zabierają około 25 cm od ściany i trudno je estetycznie zabudować inaczej niż półką lub obudową z GK. Sprawdza się w garażach, kotłowniach i pomieszczeniach gospodarczych, gdzie wygląd nie jest priorytetem.

Ważne: samodzielne kucie stropu młotem udarowym grozi naruszeniem strefy ściskanej betonu i utratą nośności. Wiercenie lub podwieszany sufit to jedyne bezpieczne warianty w gotowej konstrukcji.

Dlaczego warto skonsultować rekuperację na etapie stropów

Decyzja o rekuperacji zapada zwykle na etapie projektu domu, ale jej skutki ujawniają się dopiero przy stropie. W tym momencie masz ostatnią szansę, żeby zintegrować kanały z konstrukcją bez dodatkowych kosztów i kompromisów. Konsultacja z doradcą technicznym trwa zwykle jedną godzinę, a oszczędności sięgają kilku tysięcy złotych i kilku centymetrów wysokości, które zostają w pomieszczeniach zamiast w zabudowie.

Źródła danych i norm: PN-EN 1992-1-1 (Eurokod 2), PN-B-03430 (Wentylacja w budynkach mieszkalnych), Dziennik Ustaw 2022 poz. 1225 (Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie), dane producentów kanałów wentylacyjnych dostępne w katalogach technicznych branżowych dystrybutorów systemów HVAC.
