Przewiert pod wentylację – jaką średnicę dobrać, żeby nie poprawiać?

Pięćdziesiąt złotych za centymetr otworu albo tysiąc za całość rozstrzał cen przy przewiertach pod wentylację bywa tak szeroki, że trudno ocenić, czy wycena jest uczciwa, czy ktoś dorzuca marżę za naszą niewiedzę. Średnica otworu determinuje tu prawie wszystko: czas pracy, dobór korony, zużycie segmentów diamentowych, a nawet to, czy wiertło w ogóle wejdzie w ścianę bez udaru. Zrozumienie zależności między średnicą a techniką wiercenia pozwala nie tylko uniknąć pęknięć tynku i zerwanych krawędzi, ale też wybrać ekipę, która nie będzie uczyć się na naszym remoncie.

• Jakie wiertło diamentowe do wentylacji wybrać przy danej średnicy?
• Wiercenie otworu pod wentylację w żelbecie technika i parametry
• Najczęstsze błędy przy doborze średnicy przewiertu wentylacyjnego
• Dobór korony i parametry pracy w praktyce
• Przebieg pracy krok po kroku
• Bezpieczeństwo i przepisy BHP
• Najczęstsze pytania dotyczące średnicy przewiertów pod wentylację
• Checklista przed wierceniem

Jakie wiertło diamentowe do wentylacji wybrać przy danej średnicy?

Korona diamentowa o średnicy 100 mm waży około 2 kg i pracuje z prędkością obrotową 900-1400 obr/min na suchym betonie klasy C25/30. Wzrasta średnica rośnie moment obrotowy i spada dopuszczalna prędkość. Przy 160 mm optymalne obroty spadają do 600-900, a przy 200 mm do 450-700. Zbyt szybkie obroty przy dużej średnicy powodują przegrzewanie segmentów i ich gładzenie, czyli utratę zdolności tnącej.

Segmenty diamentowe różnią się twardością spoiwa i koncentracją ziarna. Spoiwo miękkie (metal miękki) zużywa się szybciej, stale odsłaniając nowe ziarna sprawdza się w twardym betonie i żelbecie. Spoiwo twarde chroni ziarna w materiałach ściernych, takich jak cegła silikatowa czy pustak ceramiczny. Dobór niewłaściwego spoiwa skraca żywotność korony o 40-60%, bo albo segment się tępi, albo wypłukuje się zanim zdąży zużyć ziarna.

Chłodzenie wodą przy wierceniu na mokro obniża temperaturę segmentu o 150-200°C, co pozwala utrzymać stałą wydajność. Problem pojawia się w wykończonych wnętrzach woda wylewa się na podłogę, brudzi tynk, wymaga odkurzacza przemysłowego klasy M lub H. Rozwiązaniem bywa wiercenie na sucho z odsysaniem pyłu, ale wymaga segmentów lutowanych laserowo, wytrzymujących temperatury powyżej 400°C bez utraty właściwości.

Długość korony musi odpowiadać grubości ściany z naddatkiem 30-50 mm na swobodne wyjście rdzenia. Korona 300 mm wystarczy na ścianę dwuwarstwową 25 cm z izolacją 15 cm. Gdy rdzeń utknie w koronie, można go wybić młotkiem przez drewniany klocek, ale łatwiej zapobiegać nawiercanie prowadzące o średnicy 8-10 mm na głębokość 30 mm ustala oś i zapobiega ześlizgnięciu się korony po gładzi.

Dobór segmentu do materiału ściany

Korony typu premium (lutowanie laserowe, segment o wysokości 10 mm) kosztują 280-450 zł netto za średnicę 160 mm i wytrzymują 80-120 otworów w żelbecie. Wersje ekonomiczne za 120-180 zł po 25-40 otworach tracą zdolność tnącą. Na pojedynczym projekcie różnica się nie zwraca, ale przy seryjnych przewiertach w jednym budynku premium wychodzi taniej o 20-30% w przeliczeniu na otwór.

Wiercenie otworu pod wentylację w żelbecie technika i parametry

Żelbet to kompozyt betonu i stali zbrojeniowej o wytrzymałości na ściskanie 25-35 MPa. Wiercenie udarowe powoduje mikropęknięcia na granicy faz beton-stal, które po kilku miesiącach wychodzą na powierzchnię tynku w postaci rys włosowatych. Wiercenie diamentowe na mokro tnie materiał ściernie, bez wprowadzania drgań, więc ryzyko mikropęknięć spada praktycznie do zera.

Detektor zbrojenia (np. Hilti PS 300 lub Bosch D-tect 150) lokalizuje pręty z dokładnością ±5 mm do głębokości 150 mm. Wiercenie w zbrojeniu jest dopuszczalne, ale wymaga redukcji posuwu o 50% i zwiększenia przepływu wody chłodzącej. Stal zbrojeniowa klasy AIIIN (B500SP) ma twardość 450-550 HV, segment diamentowy tnie ją z prędkością 8-12 mm/min, podczas gdy beton 25-40 mm/min.

Statyw wiertarski jest obowiązkowy przy średnicach powyżej 125 mm. Ręczne trzymanie wiertarki przy Ø160 mm prowadzi do błędu osi 5-15 mm i klinowania się korony. Statyw kotwi się do ściany kołkami mechanicznymi M12 lub mocuje podciśnieniowo do gładkiej powierzchni. Podciśnieniowy uchwyt trzyma stabilnie do 3 kN siły osiowej, ale wymaga równej, nieprzepuszczalnej powierzchni.

Proces krok po kroku wygląda tak: skanowanie detektorem, wyznaczenie osi markierem, nawiercanie prowadzące koronką Ø10 mm na głębokość 30 mm, montaż statywu z adapterem, wiercenie właściwe z posuwem 1-2 mm/obr i ciągłym chłodzeniem. Rdzeń wypada sam lub pomaga się go wybić młotkiem przez drewniany klocek uderzanie bezpośrednio w rdzeń stalowy niszczy segmenty.

Parametry pracy dla średnic 100-200 mm

Dom o powierzchni 180 m² z rekuperacją wymaga zwykle 6 otworów Ø160 mm czerpnia, wyrzutnia, dwa kanały główne i dwa podejścia do anemostatów. Czas pracy łącznie: 1,5-2 godziny samego wiercenia plus 3-4 godziny na przygotowanie, montaż przepustów i porządki. Koszt robocizny w 2024 roku wahał się od 180 do 280 zł za otwór Ø160 mm w żelbecie, materiały (korony, przepusty, uszczelniacz) doliczane osobno.

Najczęstsze błędy przy doborze średnicy przewiertu wentylacyjnego

Zbyt mały otwór w stosunku do średnicy kanału wymusza redukcję światła przepustu przez izolację termiczną. Kanał wentylacyjny Ø150 mm z izolacją 50 mm potrzebuje otworu Ø260 mm, a nie Ø200 mm. Ściskanie izolacji do 70% grubości obniża jej współczynnik lambda o 15-20% i tworzy mostki termiczne. Efekt: punkt rosy przesuwa się na wewnętrzną stronę ściany, skropliny ciekną po tynku.

Zbyt mocny docisk wiertarki skraca żywotność segmentu nawet o 60%. Operatorzy myślą, że szybciej dociskając, szybciej skończą. Tymczasem przekroczenie posuwu 3 mm/obr przy Ø160 mm powoduje, że segment nie nadąża odprowadzać urobku, przegrzewa się i traci ziarno diamentowe. Właściwa diagnostyka: jeśli woda wypływająca z otworu jest czarna, posuw jest za duży; mlecznobiała wskazuje optymalne warunki.

Brak statywu przy średnicach powyżej Ø125 mm prowadzi do błędu osi 5-15 mm. Kanał wentylacyjny nie trafi w wyznaczone miejsce, trzeba będzie stosować kolana 90° zamiast łagodnych łuków, co podnosi opory przepływu o 30-50%. W instalacji rekuperacji przekłada się to na wzrost zużycia energii wentylatora o 40-80 kWh rocznie.

Udar w żelbecie powoduje mikropęknięcia tynku w promieniu 30-50 cm od otworu, widoczne po 4-8 tygodniach schnięcia. Koszt szpachlowania i malowania całej ściany to 200-500 zł, a gwarancja ekipy udarowej rzadko obejmuje takie szkody.

Wiercenie bez detektora zbrojenia w ścianie nośnej jest ryzykowne nie tylko technicznie, ale też prawnie. Uszkodzenie pręta nośnego ⌀12 mm zmniejsza nośność przegrody o 5-8% w lokalnym obszarze, co może wymagać ekspertyzy konstruktora i wzmocnienia wklejaną blachą. Koszt ekspertyzy: 800-1500 zł, wzmocnienia: 1200-2500 zł.

Dobór korony i parametry pracy w praktyce

Średnice otworów wentylacyjnych w rekuperacji mieszczą się w zakresie 100-200 mm dla typowych domów jednorodzinnych. Kanał główny rekuperatora ma zwykle Ø160 lub Ø200 mm, czerpnia i wyrzutnia Ø180-200 mm, rewizja Ø100-125 mm, anemostaty sufitowe obsługiwane są kanałami Ø75-100 mm prowadzonymi w podłodze lub suficie podwieszanym, więc wymagają przewiertów przez strop, nie przez ściany zewnętrzne.

Tolerancja średnicy otworu wynosi ±2 mm dla przepustów z uszczelką gumową, ±5 mm dla przepustów z pianką. Przekroczenie tolerancji w górę to nie problem, schodzi się go pianką. Przekroczenie w dół wymaga kucia lub drugiego otworu obok, co komplikuje uszczelnienie i tworzy mostek termiczny w postaci cementowej zaprawy.

Przepust przez ścianę rekuperacji składa się z trzech warstw: kanału wentylacyjnego, izolacji termicznej i uszczelnienia. Izolacja z wełny mineralnej w strefie przepustu nasiąka wilgocią i traci właściwości. Lepsza jest pianka XPS o zamkniętych komórkach, która nie wchłania wody. Aerogel (np. Pyrogel XT) ma lambda 0,015 W/mK, więc przy grubości 20 mm daje izolację porównywalną z 100 mm wełny, ale kosztuje 180-250 zł za metr kwadratowy.

Uszczelnienie i wykończenie krawędzi

Krawędź otworu po wyjściu korony jest z reguły gładka, ale zdarzają się wyszczerbienia, szczególnie w betonie z kruszywem lekkim. Przed montażem przepustu krawędź zabezpiecza się gruntem akrylowym i wyrównuje szpachlą cementową. Szczelina między ścianą a przepustem wypełnia się pianką PUR niskoprężną (nie montażową, która wypycha elementy), a od zewnątrz zamyka listwą EPDM.

Zewnętrzna strona przepustu musi mieć spadek 2-3° na zewnątrz, żeby woda opadowa nie stała w zagłębieniu. Najprościej: przy montażu kanału zostawić 5 mm luzu poziomu niżej na zewnątrz, potem uszczelnić silikonem dekarski. Bez tego po 2-3 latach tynk wokół przepustu zaczyna odpadać, a pod przepustem pojawia się zaciek.

Przebieg pracy krok po kroku

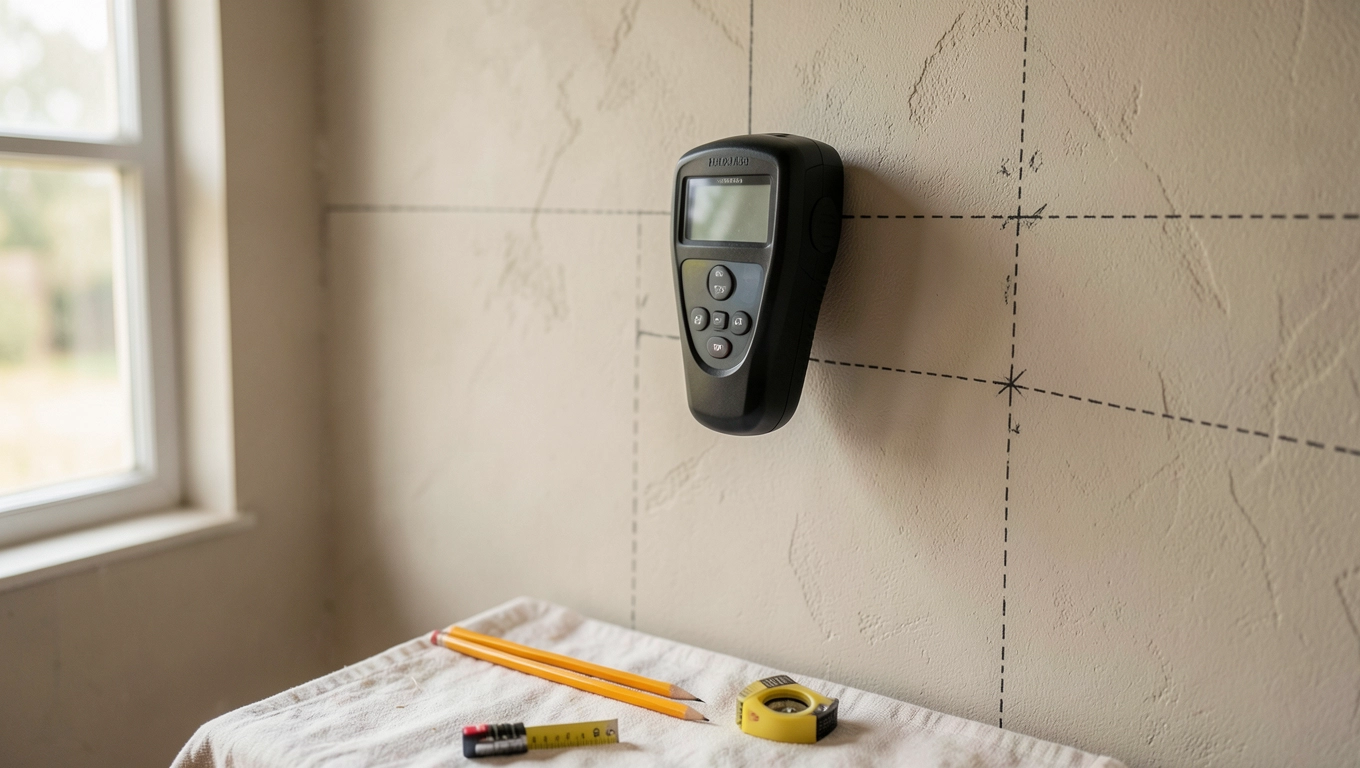

Pierwszy krok to skanowanie ściany detektorem zbrojenia. Zaznacza się przebieg wszystkich prętów w promieniu 50 mm od planowanego otworu, kable elektryczne, rury wodne. Drugi krok: wyznaczenie punktu środkowego markierem i sprawdzenie poziomu laserowego. Kanał wentylacyjny musi mieć spadek 1-2° w kierunku zewnętrznym, inaczej skropliny będą się cofać do rekuperatora.

Montaż statywu zajmuje 15-25 minut. Statyw kotwi się do ściany kołkami M12 w rozstawie 150-200 mm albo przylepia podciśnieniowo do gładkiej ściany. Adapter do korony centruje się na znaczniku, sprawdza się luz osiowy nie powinien przekraczać 1 mm. Nawiercanie prowadzące koronką Ø10 mm na głębokość 30 mm stabilizuje oś i zapobiega ześlizgnięciu.

Wiercenie właściwe zaczyna się od posuwu 0,5 mm/obr, żeby segment zagłębił się w materiał bez szarpnięć. Po 5 mm zwiększa się posuw do wartości roboczej. Kontrola przepływu wody jest ciągła jeśli woda przestaje wypływać, korona się przegrzewa i trzeba ją wycofać na 3-5 mm, żeby wznowić przepływ. Wycofywanie co 50 mm głębokości zapobiega klinowaniu się rdzenia.

Wykończenie krawędzi po wyjściu korony wymaga ręcznego sfazowania ostrych krawędzi szlifierką z tarczą diamentową lub dłutem. Ostry kant betonu tnie piankę uszczelniającą i utrudnia montaż przepustu. Faza 3-5 mm pod kątem 45° rozwiązuje problem. Montaż przepustu z uszczelką gumową wciskany jest ręcznie lub pobijany drewnianym klockiem nigdy metalowym młotkiem, który rozszczelnia gumę.

Mini-kalkulator czasu pracy

Liczba otworów × czas wiercenia = czas roboczy wiertnicy. Przy 6 otworach Ø160 mm w żelbecie 25 cm: 6 × 14 min = 84 min samego wiercenia. Dodaj 30 min na każdy otwór: skanowanie, montaż statywu, przestawienie, nawiercanie prowadzące, wykończenie razem 180 min przygotowania. Łączny czas pracy: 4-4,5 godziny na jeden pełny obieg instalacji.

Bezpieczeństwo i przepisy BHP

Ochrona wzroku to podstawa przy wierceniu na sucho pył krzemionkowy o stężeniu powyżej 0,025 mg/m³ powoduje pylicę. Odkurzacz klasy M (filtr HEPA H13) wychwytuje 99,9% cząstek. Wiercenie na mokro eliminuje pył, ale wymaga ochrony przed rozpryskiem wody gogle, fartuch, obuwie antypoślizgowe. Rękawice są zakazane przy obracającym się wiertle, ryzyko wciągnięcia ręki.

Sprawdzona zasada: przy wierceniu na mokro osoba obsługująca wiertnicę stoi z boku, nigdy naprzeciwko otworu. Woda chłodząca pod ciśnieniem 2-3 bar potrafi wyrzucić fragment rdzenia z prędkością kilku metrów na sekundę, gdy trafi na pęknięcie w betonie.

Wiercenie w żelbecie budynku oddanego do użytkowania wymaga zgłoszenia robót budowlanych albo pozwolenia, jeśli ściana jest nośna i przegroda zostaje naruszona. Norma PN-EN 1992-1-1 dopuszcza wykonanie otworów w ścianach żelbetowych pod warunkiem, że nie przecinają one strefy ściskanej słupa lub belki. W praktyce oznacza to: otwór w ścianie nośnej powyżej 50 cm od słupa i poniżej 30 cm od stropu, w strefie ścinanej.

Przepusty przez ścianę zewnętrzną muszą spełniać wymagania PN-EN 12207 dotyczące klasy szczelności. Klasa A4 (najwyższa) wymaga uszczelnienia trójwarstwowego: pianka PUR, folia paroizolacyjna od wewnątrz, taśma EPDM od zewnątrz. Klasa B3 (standard dla wentylacji) wystarcza przy samej piance i listwie. Norma PN-EN 16798-3 określa kryteria projektowania instalacji wentylacyjnych, w tym minimalne średnice kanałów dla danej wydajności.

Najczęstsze pytania dotyczące średnicy przewiertów pod wentylację

Jaka średnica otworu pod kanał wentylacyjny Ø150 mm?

Otwór powinien mieć średnicę 210 mm, jeśli izolacja termiczna wokół kanału ma 30 mm grubości. Przy izolacji 50 mm potrzeba już 260 mm. Wielu instalatorów wierci otwór tylko 180 mm i ściska izolację, ale to błąd punkt rosy przesuwa się na stronę wewnętrzną.

Ile kosztuje przewiert Ø160 mm w żelbecie w 2024 roku?

Stawka rynkowa waha się od 180 do 280 zł netto za jeden otwór o grubości ściany do 30 cm. Cena obejmuje robociznę, zużycie korony, wody i sprzętu. Materiały (przepusty, uszczelniacz) są zwykle wyceniane osobno, od 40 do 90 zł za punkt.

Czy można wiercić otwór Ø200 mm bez statywu?

Teoretycznie tak, ale błąd osi przekroczy 10-20 mm, a moment obrotowy wymaga siły, której operator nie utrzyma stabilnie. Efekt: klinowanie się korony, pęknięcie segmentu, zniszczone uzwojenie wiertarki. Statyw amortuje się po 3-4 otworach.

Jak uniknąć mikropęknięć tynku wokół otworu?

Wiercić diamentowo na mokro, bez udaru. Beton nie jest rozbijany, tylko ścierany. Tynk pozostaje nienaruszony w promieniu kilku centymetrów od krawędzi. Po zamontowaniu przepustu wystarczy jednokrotne szpachlowanie niewielkiej szczeliny.

Co zrobić, gdy wiercenie trafi na zbrojenie?

Zredukować posuw o połowę, zwiększyć przepływ wody. Segment diamentowy tnie stal, ale wolniej. Ciągłe zbrojenie o średnicy powyżej 16 mm wymaga zmiany lokalizacji otworu albo przewiercenia przez nie co osłabia ścianę i wymaga ekspertyzy konstruktora.

Checklista przed wierceniem

• Sprawdzenie planu instalacji pod kątem kolizji z instalacją elektryczną i wodną
• Skanowanie ściany detektorem zbrojenia do głębokości 200 mm
• Wyznaczenie osi otworu z uwzględnieniem spadku 1-2° na zewnątrz
• Sprawdzenie dostępności statywu wiertniczego dla danej średnicy
• Przygotowanie odkurzacza klasy M lub doprowadzenia wody pod ciśnieniem 3 bar
• Zabezpieczenie podłogi folią i taśmą malarską
• Sprawdzenie stanu segmentów korony zużyte nie wejdą w żelbet
• Weryfikacja drogi ewakuacyjnej rdzenia betonowego z otworu

Aktualizacja norm: PN-EN 1992-1-1 (Eurokod 2) z 2008 roku z późniejszymi zmianami, PN-EN 12207:2017, PN-EN 16798-3:2017. Dane o cenach koron diamentowych na podstawie katalogów dystrybutorów krajowych z 2024 roku.
