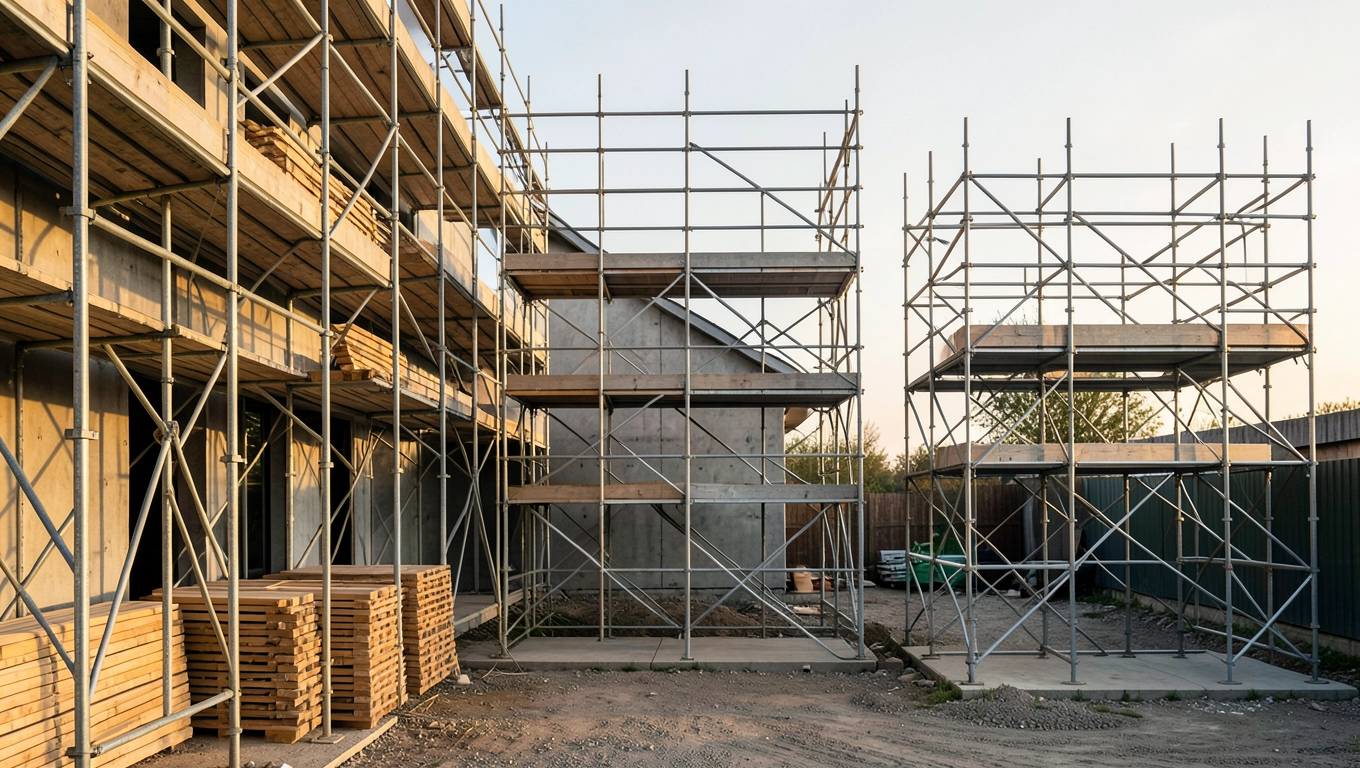

Rodzaje rusztowań budowlanych: którą konstrukcję wybrać?

Rusztowania elewacyjne, ramowe i warszawskie

Rusztowanie elewacyjne to najczęściej spotykany typ konstrukcji tymczasowej przy pracach na zewnętrznych ścianach budynków. Składa się z ram nośnych połączonych stężeniami, na których układa się pomosty robocze i bortnice ochronne. Całość opiera się na podstawkach śrubowych regulujących wysokość pierwszego poziomu.

• Rusztowania elewacyjne, ramowe i warszawskie
• Rusztowania modułowe, klinowe i ruchome
• Jakie rusztowanie wybrać do konkretnej pracy?

Nośność użytkowa jednego pomostu wynosi zazwyczaj od 150 do 300 kg/m², co w zupełności wystarcza dla dwóch pracowników z narzędziami i materiałem. Wysokość robocza sięga bez projektu indywidualnego do 8 metrów, powyżej tej granicy wymagany jest obliczeniowy projekt montażu.

Klasyczny przykład zastosowania to ocieplenie trzypiętrowego bloku mieszkalnego, gdzie konstrukcja stoi wzdłuż wszystkich ścian, a każda sekcja ma długość około 2,5 metra. Montaż jednej sekcji zajmuje dwóm przeszkolonym monterom mniej więcej 20 minut.

Największą zaletą systemu elewacyjnego pozostaje prostota i niski koszt dzierżawy. Wadą ograniczona możliwość pracy przy skomplikowanej geometrii budynku, gdzie narożniki, balkony i wykusze wymagają dodatkowych elementów lub rezygnacji z tego rozwiązania na rzecz systemu modułowego.

Rusztowanie ramowe kręgosłup budowy

Rusztowanie ramowe stanowi rozwinięcie systemu elewacyjnego o prefabrykowane ramy H-owe. Łączy się je ze sobą za pomocą zawleczników lub klinów, tworząc przestrzenną kratownicę. Standardowa rama ma wymiary 2,0 × 1,0 m, co daje modularną siatkę ułatwiającą planowanie stref roboczych.

Konstrukcja ta świetnie sprawdza się przy prostych elewacjach o regularnym rytmie okien, gdzie każda kondygnacja odpowiada jednemu poziomowi pomostów. Przy budowie hali przemysłowej o wysokości 12 metrów rusztowanie ramowe w wersji ciężkiej (nośność do 450 kg/m²) pełni rolę wież podporowych pod szalunki stropowe.

Montaż przebiega szybko, ponieważ brak tu drobnych elementów wymagających precyzyjnego dokręcania. Wystarczy młotek, poziomica i klucz do podstawek. Z tego powodu rusztowanie ramowe cieszy się popularnością wśród mniejszych ekip remontowych.

System ogranicza swobodę kształtowania bryły wieży. Nie da się z niego zbudować konstrukcji o łamanej geometrii, mostu czy chłodni o przekroju kołowym. W takich przypadkach lepiej sięgnąć po rozwiązanie modułowe.

Rusztowanie warszawskie klasyk z PRL-u

Nazwa „warszawskie" przylgnęła do systemu ramowo-stołowego rozpowszechnionego w czasach wielkich budów stolicy. Wyróżnia go stosowanie pionowych stojaków rurowych łączonych poziomymi ryglami za pomocą złączek zaciskowych, a nie zawleczników klinowych.

Wymiary charakterystyczne to rozstaw stojaków co 1,5-2,0 m oraz wysokość kondygnacji wynosząca 2,0 m. Dzięki temu rusztowanie warszawskie osiąga znaczne wysokości robocze, sięgające 30 metrów bez konieczności każdorazowego projektowania geometrii od nowa.

Praktycy cenią je za wytrzymałość i możliwość wieloletniej eksploatacji, o ile elementy są regularnie czyszczone i konserwowane. Na aktywnych budowach, które nadzoruję, system warszawski wciąż obsługuje remonty zabytkowych kamienic, gdzie waga materiałów (cegła, zaprawa w workach) przekracza możliwości lżejszych systemów aluminiowych.

Ograniczeniem pozostaje czas montażu. Złączki śrubowe wymagają klucza i precyzyjnego dokręcenia, co wydłuża pracę w porównaniu z systemami klinowymi. Montaż jednej sekcji zajmuje około 35-40 minut.

Rusztowania modułowe, klinowe i ruchome

Rusztowanie modułowe to najbardziej elastyczna rodzina konstrukcji tymczasowych. Składa się z pionowych słupków z rozmieszczonymi co 50 cm węzłami połączeniowymi, do których mocuje się rygle, stężenia i pomosty. Dzięki temu można z niego zbudować praktycznie dowolną bryłę przestrzenną.

Typowe zastosowanie obejmuje obiekty kubaturowe o skomplikowanej geometrii: chłodnie kominowe, mosty łukowe, zbiorniki przemysłowe czy sceny widowiskowe. Modułowość pozwala obejść się bez cięcia elementów i spawania na budowie, co skraca czas i eliminuje ryzyko korozji w miejscach niechronionych.

Nośność waha się od 200 do 750 kg/m² w zależności od gęstości rygli i stężeń. Cena dzierżawy jest wyższa niż systemu ramowego, jednak różnicę zwraca skrócony czas montażu oraz możliwość wielokrotnego użycia tych samych elementów w różnych konfiguracjach.

System modułowy staje się nieopłacalny przy prostych, niskich elewacjach domów jednorodzinnych. Tam jego elastyczność nie ma zastosowania, a koszt elementów odstrasza inwestora.

Rusztowanie klinowe szybkość montażu

Rusztowanie klinowe stanowi podgrupę systemów modułowych. Połączenia rygli ze słupami powstają przez wbicie specjalnego klina w szczelinę węzła, co trwa dosłownie sekundy i nie wymaga narzędzi. To właśnie ta cecha definiuje całą rodzinę.

Dzięki beznarzędziowemu montażowi jedna ekipa trzyosobowa stawia dziennie od 80 do 120 m² rzutu rusztowania. Sprawdza się to przy projektach z krótkim terminem realizacji, takich jak termomodernizacja szkoły w trakcie wakacji.

Norma PN-EN 12811 klasyfikuje systemy klinowe do klas obciążenia od 1 do 6, co przekłada się na nośność od 75 do 450 kg/m². Wybierając konkretny wariant, zawsze warto sprawdzić tabliczkę znamionową producenta oraz deklarację zgodności.

Minusem pozostaje konieczność regularnej kontroli klinów i węzłów, ponieważ ich zużycie mechaniczne obniża szczelność połączenia. Rusztowanie z więcej niż 10-procentowym luzem w klinach nie powinno być dopuszczone do użytkowania.

Rusztowanie ruchome (jezdne) mobilność na pierwszym planie

Rusztowanie jezdne to konstrukcja wieżowa osadzona na ramie z kołami jezdnymi. Pozwala jednemu pracownikowi przemieścić całe stanowisko robocze bez demontażu, co ma ogromne znaczenie przy pracach instalacyjnych i wykończeniowych we wnętrzach.

Wymiary typowe sięgają 2,0 m długości i 0,7 m szerokości w wariancie wąskim, z wysokością roboczą do 8 m w wersji wolnostojącej i do 12 m po zakotwieniu do ściany. Koła wyposażone w hamulec blokują przypadkowe przemieszczenie podczas wchodzenia na pomost.

Prace montażowe sufitów podwieszanych, instalacji tryskaczowych, oświetlenia wysokiego składowania wszędzie tam rusztowanie ruchome bije na głowę stałe konstrukcje. Czas przezbrojenia stanowiska wynosi minuty zamiast godzin.

System nie nadaje się do prac na zewnątrz przy wietrze przekraczającym 10 m/s oraz na podłożach sypkich i nierównych. Koła grzęzną w piasku, klinują się w nierównościach terenu, a brak kotwienia czyni wieżę podatną na przewrócenie.

Porównanie pięciu podstawowych typów

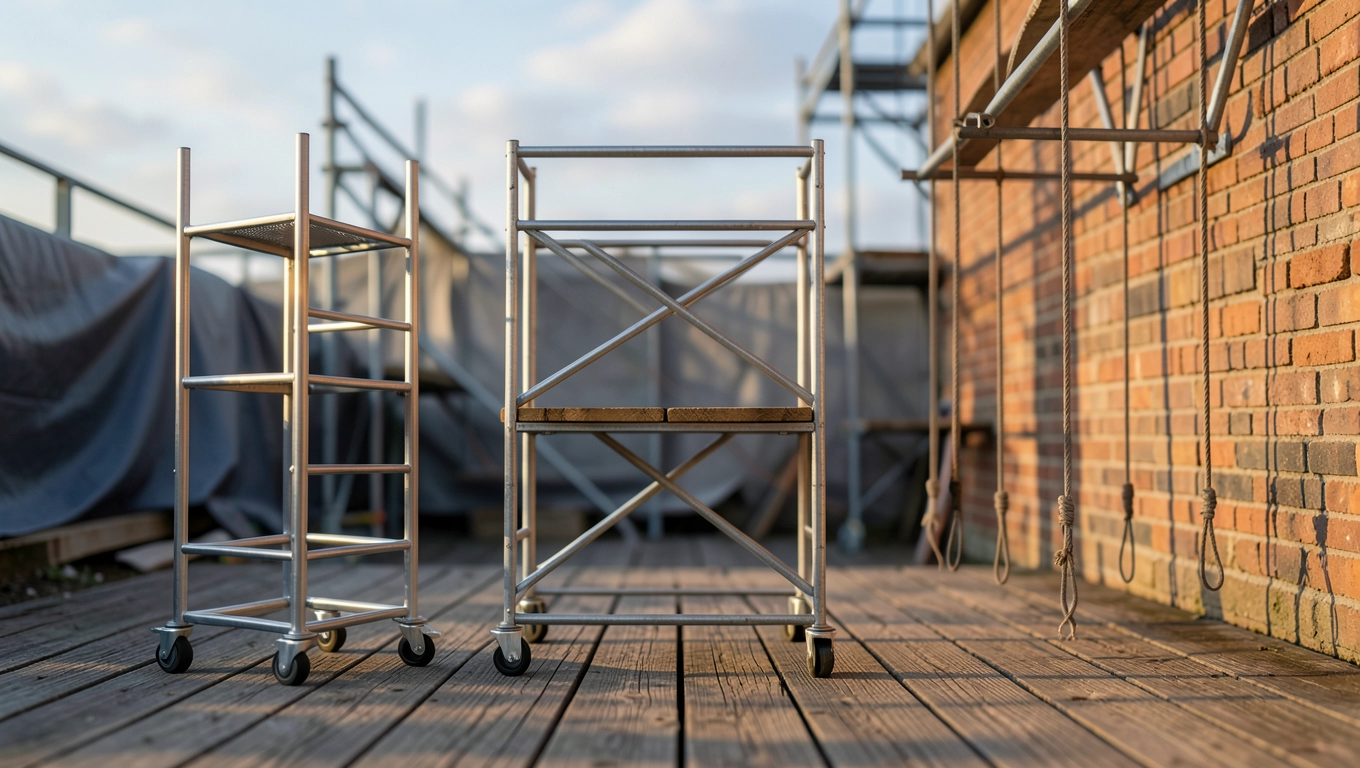

Jakie rusztowanie wybrać do konkretnej pracy?

Decyzja o wyborze rusztowania wynika z kilku zmiennych jednocześnie. Wysokość robocza, typ obiektu, przewidywane obciążenie, mobilność zapotrzebowana i warunki gruntowe składają się na optymalną odpowiedź. Poniższy schemat decyzyjny porządkuje tok rozumowania:

• Do 8 metrów, prosta elewacja, średnie obciążenie? Rusztowanie ramowe lub elewacyjne, montaż w jeden dzień, koszt dzierżawy najniższy.
• Powyżej 8 metrów, regularna geometria, duże obciążenia? System warszawski lub ramowy w wersji ciężkiej, wymagany projekt montażu.
• Obiekt o złożonej bryle (most, chłodnia, hala łukowa)? System modułowy klinowy, geometria dowolna, szybki montaż.
• Prace wykończeniowe we wnętrzach, częste przemieszczanie? Wieża jezdna aluminiowa, mobilność natychmiastowa.
• Szalowanie stropów, podparcie deskowania? Wieże podporowe (stolikowe) o nośności do 1000 kg/m².

Checklist doboru rusztowania

1. Określ wysokość roboczą i dodaj 1 m zapasu na pomost górny.
2. Sprawdź geometrię obiektu narożniki, załamania, przeszkody.
3. Oszacuj obciążenie użytkowe (pracownicy + materiały) i dobierz klasę.
4. Zdecyduj, czy rusztowanie będzie przemieszczane wielokrotnie.
5. Sprawdź nośność podłoża i konieczność stosowania podkładów.
6. Uwzględnij strefę wiatrową i ekspozycję obiektu.
7. Sprawdź dostępność miejsca na rozstawienie konstrukcji.
8. Określ termin dzierżawy i częstotliwość przeglądów.
9. Zweryfikuj kwalifikacje montażystów (uprawnienia G1).
10. Przygotuj dziennik montażu i protokół odbioru.

Normy i obowiązki prawne

Podstawowym dokumentem odniesienia pozostaje norma PN-EN 12811, określająca wymagania wytrzymałościowe i użytkowe rusztowań roboczych. Norma PN-M-47900 reguluje warunki techniczne odbioru po montażu. Przy wysokości powyżej 8 metrów lub obciążeniu przekraczającym standardowe klasy niezbędny jest projekt indywidualny sporządzony przez osobę z uprawnieniami budowlanymi.

Obowiązki kierownika budowy obejmują zapewnienie montażu przez przeszkolonych pracowników, odbiór techniczny rusztowania przed dopuszczeniem do użytkowania oraz prowadzenie regularnych przeglądów. Monterzy muszą posiadać aktualne szkolenie w zakresie montażu rusztowań kwalifikowanej grupy G1.

PIP w raporcie rocznym odnotowuje od kilkudziesięciu do ponad stu wypadków przy pracach na rusztowaniach. Najczęstsze przyczyny to brak poręczy ochronnych, brak kotwienia do ściany, niestabilne podłoże oraz użytkowanie rusztowania bez odbioru technicznego.

Najczęstsze błędy montażowe

Montaż bez projektu przy konstrukcjach przekraczających katalogowe schematy producenta to grzech główny. Drugi poważny błąd to ustawianie stojaków bez podkładów drewnianych na gruncie nawet pozornie twarda nawierzchnia po deszczu traci nośność.

Brak kotwienia przy wysokości powyżej 4 metrów lub w strefie wiatrowej III i wyższej prowadzi do przewrócenia całej sekcji. Przeciążanie pomostów workami z zaprawą czy paletami styropianu powoduje lokalne ugięcia i trwałe odkształcenia elementów.

Pomijanie poręczy ochronnych, bortnicy i siatek zabezpieczających naraża pracowników i osoby postronne. Używanie elementów skorodowanych lub pękniętych bez wycofania ich z eksploatacji to proszenie się o katastrofę.

Słowniczek pojęć

• Stojak pionowy element nośny przenoszący obciążenie na grunt.
• Podłużnica poziomy rygiel łączący stojaki wzdłuż rusztowania.
• Kotwa łącznik mocujący rusztowanie do stałego podłoża budynku.
• Pomost platforma robocza, na której stoją pracownicy.
• Złącze klinowe element służący do szybkiego łączenia rygli ze słupami.

Wybór rusztowania wpływa bezpośrednio na tempo pracy, koszty dzierżawy oraz bezpieczeństwo załogi. Inwestor stojący przed pierwszym remontem elewacji zyska na konsultacji z doświadczonym monterem jeszcze przed zakupem materiału. Profesjonalne rozpoznanie warunków na miejscu eliminuje późniejsze przestoje i nieplanowane dopłaty za elementy zamienne.

Osoby planujące karierę w branży budowlanej mogą rozważyć zdobycie uprawnień montera rusztowań (G1). Kurs trwa około 80 godzin i kończy się egzaminem przed komisją powołaną przez jednostkę certyfikującą. Posiadanie takiego szkolenia otwiera drzwi do pracy przy dużych inwestycjach infrastrukturalnych, gdzie kwalifikacje personelu stanowią warunek dopuszczenia ekipy na plac budowy.

Źródła danych i regulacji: norma PN-EN 12811 (wymagania wytrzymałościowe rusztowań roboczych), norma PN-M-47900 (warunki techniczne odbioru), rozporządzenie Ministra Infrastruktury w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. z 2003 r. Nr 47, poz. 401), raporty Państwowej Inspekcji Pracy dotyczące wypadkowości przy pracach budowlanych, materiały Centralnego Instytutu Ochrony Pracy (CIOP-PIB), dane Urzędu Dozoru Technicznego dotyczące urządzeń technicznych stosowanych na budowach. Dokumenty dostępne w serwisach: sip.lex.pl, ciop.pl, gip.pl, udt.gov.pl.
