Kotwa do rusztowania – jak zamocować bezpiecznie i zgodnie z normą

Dobór kołka GR i śruby oczkowej OES do podłoża

Kołek rozporowy GR to pierwszy element decydujący o nośności całego węzła mocującego kotwę do rusztowania. Jego geometria została opracowana z myślą o podłożach pełnych: betonie klasy C20/25, cegle ceramicznej pełnej oraz bloczkach silikatowych. Rozprężenie zachodzi równomiernie na całej długości strefy kotwienia, co oznacza, że obciążenie wyrywające rozkłada się w materiale, a nie koncentruje w jednym punkcie.

• Dobór kołka GR i śruby oczkowej OES do podłoża
• Montaż kotwy krok po kroku zgodnie z DIN 4420
• Najczęstsze błędy montażowe na budowie
• Mocowanie rusztowania fasadowego do cegły i betonu

Śruba oczkowa OES stanowi drugi, równie ważny element układu. Oznaczenie głębokości wkręcania wytłoczone bezpośrednio na trzpieniu pozwala precyzyjnie kontrolować, czy kołek osadzono na pełną długość roboczą. Pozornie drobny detal eliminuje najczęstszą przyczynę awarii: zbyt płytkie osadzenie, które w praktyce obniża nośność nawet o 40%.

Przy doborze średnicy obowiązuje prosta zależność: wiertło musi być równo nominalnej średnicy kołka, bez luzu większego ni 0,2 mm. Wiercenie wiertłem 10 mm w kołku GR10 to warunek minimalny, ale zarazem wystarczający dla typowej fasady. Większe średnice, GR12 czy GR14, stosuje się przy rusztowaniach przenoszących obciążenia powyżej 500 kg na metr bieżący pomostu.

Silikat, czyli bloczek wapienno-piaskowy, zachowuje się zaskakująco dobrze, o ile nie jest nadmiernie zawilgocony. Nośność oscyluje wokół 3,2 kN, a chropowata struktura bloczka dodatkowo poprawia mechaniczne zakotwienie kołka. W kamieniu naturalnym kluczowy jest kierunek wiercenia względem warstw; prostopadle do powierzchni uzyskuje się najwyższą siłę wyrywającą.

Tabela doboru kołka i wiertła

Montaż kotwy krok po kroku zgodnie z DIN 4420

Norma DIN 4420 precyzuje nie tylko wytrzymałość mechaniczną, ale też geometryczny rozkład punktów mocowania w elewacji. Maksymalny rozstaw kotew w poziomie wynosi 2,5 m, w pionie zaś 4 m, przy czym skrajne punkty muszą znaleźć się nie dalej niż 1 m od narożnika budynku. Taki układ przejmuje siły ssące wiatru dochodzące do 1,0 kN/m² w strefie przygruntowej.

Pierwszy krok to wyznaczenie osi rusztowania i zaznowanie miejsc wiercenia. Każdy punkt trafia w spoinę lub środek cegły, nigdy na krawędź bloczka, gdzie strefa ściskana jest zbyt wąska. Zbyt bliskie sąsiedztwo krawędzi, poniżej 50 mm dla GR10, powoduje odspojenie materiału pod obciążeniem.

Wiercenie odbywa się prostopadle do ściany, z tolerancją odchylenia nie większą niż 5 stopni. W betonie stosuje się wiertło udarowe, w cegle i silikacie wyłącznie wiertło bezudarowe, bo udar mikropęknięcia rozchodzą się po ceramice i radykalnie obniżają nośność kołka.

Osadzenie kołka GR wymaga lekkiego dobijania młotkiem, aż kołnierz zrówna się z licem ściany. Śruba oczkowa OES wkręcana jest kluczem, aż ryska na trzpieniu znajdzie się dokładnie na poziomie lica kołka. To właśnie ta ryska jest mechanizmem kontroli głębokości, bez niej nie ma mowy o powtarzalnej, obliczeniowej nośności.

Zaślepka AK zamyka oczko po przeciągnięciu liny lub haka z rusztowania. Chroni gwint przed UV, deszczem i zabrudzeniem, które po kilku miesiącach eksploatacji mogłyby zablokować demontaż. Czas montażu jednego punktu w betonie to około 4 minuty, w cegle pełnej wydłuża się do 6 minut ze względu na wolniejsze wiercenie.

Każdy montaż powinien zostać odebrany przez kierownika budowy lub wyznaczoną osobę kompetentną. Wpis do dziennika budowy potwierdza nie tylko fakt osadzenia, ale też rodzaj podłoża i zastosowane średnice. Bez tej dokumentacji rusztowanie formalnie nie spełnia wymogów normy DIN 4420.

Najczęstsze błędy montażowe na budowie

Najpoważniejszy błąd to pominięcie zaślepki ochronnej. Wydaje się drobnostką, ale odsłonięty gwint po sezonie zimowym potrafi skorodować na tyle, że demontaż staje się możliwy tylko z użyciem szlifierki. Wtedy trzeba wyciąć fragment śruby i wiercić nowy otwór obok, osłabiając podłoże.

Drugi klasyczny problem to zbyt mała głębokość osadzenia. Wykonawca wierci na głębokość 50 mm, bo tak wyszło z taśmy mierniczej, a kołek GR10 wymaga 70 mm. Różnica 20 mm obniża nośność wyrywającą o ponad jedną trzecią, a konstrukcja pracuje pozornie poprawnie do pierwszego silniejszego podmuchu wiatru.

Wiercenie udarem w cegle pełnej to trzecia, wciąż powszechna pomyłka. Udar generuje mikropęknięcia, które pod obciążeniem rozprzestrzeniają się przez ceramikę. Efekt: kołek trzyma podczas próby ręcznej, a wypada przy obciążeniu eksploatacyjnym. Beton wybacza udar, cegła i silikat nie.

Brak kontroli krawędzi to czwarty błąd. Kotwa osadzona 30 mm od narożnika okna lub krawędzi otworu okiennego nie ma wystarczającej strefy ściskanej, by przenieść obciążenie. Minimalna odległość od krawędzi dla GR10 wynosi 50 mm, dla GR12 już 60 mm. Wartość wynika z geometrii stożka naprężeń w betonie i rozkładu sił w ceramice.

Kotwa do rusztowania osadzona w pustaku ceramicznym, gazobetonie lub ścianie ocieplonej styropianem bez kotwy przelotowej to gwarancja wypadku. Te podłoża nie przenoszą sił wyrywających i wymagają kotew chemicznych albo mocowania przez ocieplenie do warstwy nośnej.

Montaż bez wyczyszczenia otworu z pyłu obniża przyczepność mechaniczną kołka. Kurz wypełnia rowki rozporowe i amortyzuje uderzenie dobijaka. Pięcio-sekundowe przedmuchanie sprężonym powietrzem lub gruntowne oczyszczenie szczotką to różnica między nośnością obliczeniową a realną o połowę niższą.

Ostatni błąd to brak oznaczenia punktów mocowania na rzucie. Bez szkicu rozmieszczenia kotew nie da się sprawdzić zgodności z DIN 4420 po zakończeniu montażu. Sytuacja, w której ekipa wierci „na oko", kończy się najczęściej zbyt dużymi rozstawami w środku ściany, gdzie obciążenie wiatrem jest największe.

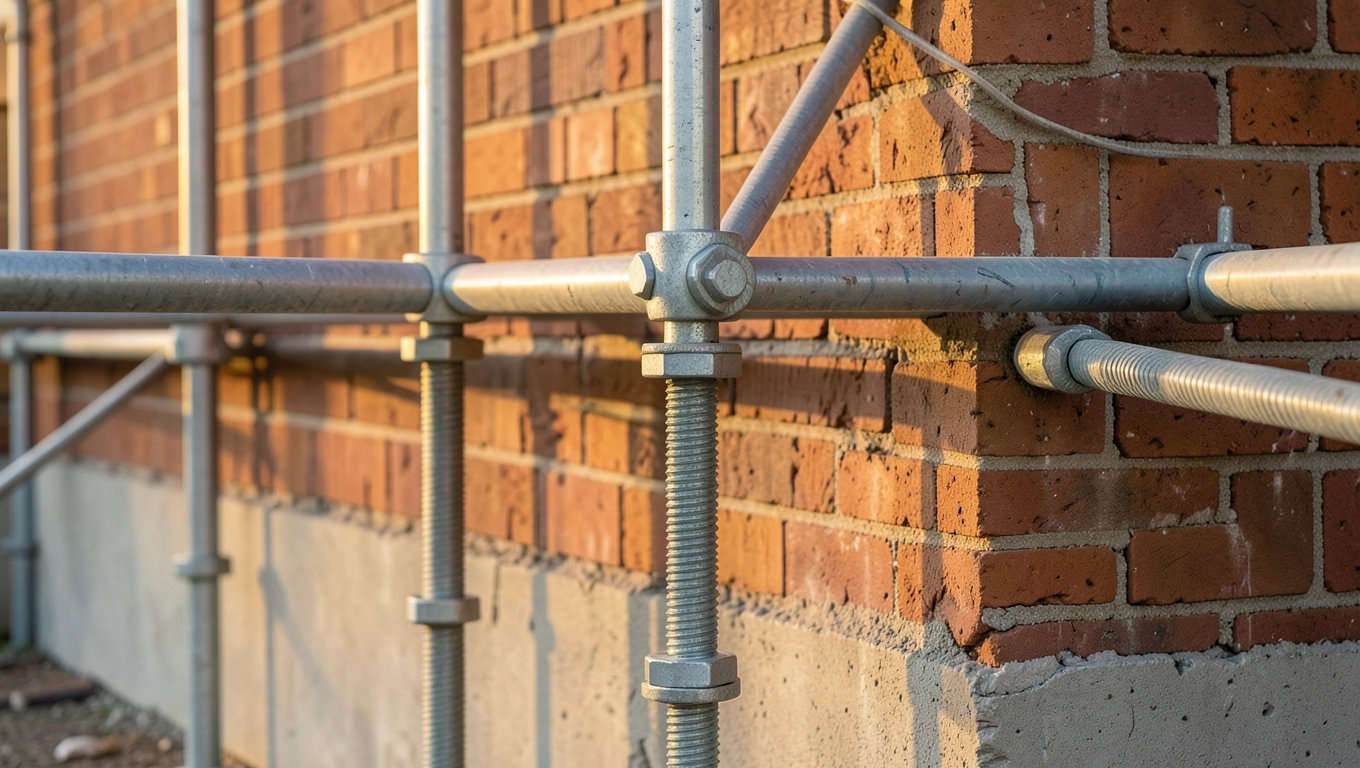

Mocowanie rusztowania fasadowego do cegły i betonu

Typowa fasada 10-metrowa generuje obciążenia pionowe 80-120 kg/m² od ciężaru własnego rusztowania i składowanych materiałów. Poziome siły wiatru w strefie I dochodzą do 0,6 kN/m², w strefie przybrzeżnej przekraczają 1,2 kN/m². Różnica ta wymusza zagęszczenie punktów mocowania w narożnikach i przy krawędziach budynku.

Przy ścianie z cegły pełnej stosuje się schemat: jedna kotwa co 2,5 m w poziomie i co 4 m w pionie. W strefie narożnej (do 1 m od narożnika) rozstaw maleje do 2 m. Łącznie na 100 m² elewacji przypada około 30-40 punktów kotwienia, co daje sumaryczny zapas nośności rzędu 80 kN przy zastosowaniu GR10.

Ściana betonowa pozwala na większe rozstawy, ale pod warunkiem, że beton osiągnął pełną wytrzymałość projektową, czyli po minimum 28 dniach od betonowania. Świeży beton klasy C25/30 po tygodniu ma zaledwie 60% wytrzymałości końcowej i kołek w nim osadzony może się wyrwać przy umiarkowanym obciążeniu.

Praca zimowa poniżej 5°C wymaga kotew chemicznych z żywicą mrozoodporną. Standardowy kołek GR działa na zasadzie tarcia mechanicznego, więc temperatura podłoża nie wpływa na jego nośność, ale żywica chemiczna w temperaturze -5°C musi mieć odpowiednią formułę, by związać prawidłowo. Bez tego mamy do czynienia z węzłem mocującym o nieprzewidywalnej wytrzymałości.

Tabela porównawcza rozwiązań mocujących

Kotwa chemiczna wchodzi do gry, gdy podłoże nie pozwala na mechaniczne rozprężenie: stare mury z cegły dziurawki, beton z widocznymi rysami, podłoża zagrożone mikropęknięciami. Żywica wypełnia nierówności i wiąże trzpień na całej długości otworu, ale wymaga czasu wiązania od kilku minut w lecie do kilku godzin w warunkach zimowych.

Śruba do betonu, popularna w technologii wkręcanej, działa inaczej niż klasyczny kołek. Tnie gwint w betonie i tworzy połączenie kształtowe. Montaż trwa 3 minuty, ale ogranicza się wyłącznie do betonu. W cegle śruba kruszy strukturę ceramiki zamiast ją zagęszczać, więc nośność spada poniżej bezpiecznego minimum.

Zaślepka AK zamyka oczko śruby OES, chroniąc gwint przed wpływem atmosferycznym. Element wykonany z tworzywa odpornego na UV zachowuje elastyczność przez wiele sezonów. Bez niej oczko rdzewieje, a każdy demontaż zamienia się w walkę z zapieczonym gwintem.

Sprawdzenie poprawności mocowania przed wejściem na pomost to obowiązek wynikający z przepisów BHP. Kierownik budowy lub osoba kompetentna weryfikuje rozstaw kotew, typ podłoża, moment dokręcenia i obecność zaślepek ochronnych. Dopiero po tym przeglądzie ekipa może rozpocząć pracę na rusztowaniu.

Kontrola okresowa raz w tygodniu obowiązuje przy rusztowaniach pracujących dłużej niż 14 dni. Każdy punkt mocowania sprawdza się ręcznie pod obciążeniem poprzecznym, szukając luzów i śladów korozji. Wiatr, deszcz i cykle termiczne potrafią po miesiącu osłabić nawet prawidłowo osadzony kołek, dlatego regularne przeglądy to nie biurokracja, lecz warunek bezpieczeństwa.

Kiedy NIE stosować klasycznej kotwy mechanicznej

• Ściany z pustaków ceramicznych i betonu komórkowego
• Elewacje ocieplone styropianem bez kotwy przelotowej
• Podłoża z widocznymi spękaniami lub ubytkami
• Strefy przyłączeniowe w starych budynkach z osłabioną strukturą muru

Zastosowanie mocowania oczkowego wykracza poza rusztowania. Oczko śruby OES służy do zawieszenia odciągów, lin asekuracyjnych, a także lekkich konstrukcji tymczasowych, jak banery reklamowe czy osłony zimowe. W każdym z tych przypadków mechanizm obciążenia pozostaje taki sam: siła wyrywająca przenoszona przez kołek GR do podłoża.

Odpowiedzialność za stan mocowań spoczywa na kierowniku budowy, co wynika wprost z przepisów Prawa budowlanego. W praktyce oznacza to konieczność prowadzenia dokumentacji odbiorowej każdej sekcji rusztowania oraz reagowania na każdy sygnał o luzach, trzaskach czy widocznych uszkodzeniach elementów mocujących.

Norma DIN 4420 stanowi europejski punkt odniesienia, choć w Polsce obowiązują równolegle przepisy krajowe oraz PN-EN 12810 dotyczące rusztowań fasadowych. W razie wątpliwości sięga się po rozwiązania o wyższym współczynniku bezpieczeństwa, bo konsekwencje błędu w tym obszarze są nieodwracalne.

Checklist przed wejściem na rusztowanie

• Każda kotwa osadzona na pełną głębokość oznaczoną ryską
• Śruba oczkowa dokręcona do oporu, bez luzu obrotowego
• Zaślepka AK zamontowana na każdym oczku
• Rozstaw kotew zgodny ze schematem projektowym
• Minimalna odległość od krawędzi zachowana (50-60 mm)
• Podłoże suche, bez śladów pylenia i ubytków
• Wpis do dziennika budowy potwierdzający odbiór
• Zawieszenie tabliczki informacyjnej z dopuszczalnym obciążeniem

Wybór właściwej kotwy do rusztowania decyduje o bezpieczeństwie całej konstrukcji, od pierwszego dnia montażu po wielomiesięczną eksploatację. Kołek GR10 z śrubą oczkową OES10 stanowi podstawowe, ekonomiczne rozwiązanie dla typowych fasad, ale w przypadku podłoży problematycznych jedyną racjonalną opcją pozostaje kotwa chemiczna lub śruba do betonu.

Przepisy powołane w tekście: DIN 4420 (niemiecka norma rusztowań roboczych), PN-EN 12810 (wymagania dla rusztowań fasadowych z elementów prefabrykowanych), Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm., w tym odpowiedzialność kierownika budowy za stan rusztowań).
