Kotwienie rusztowania warszawskiego – zasady, które musisz znać

Masz przed sobą rusztowanie, wiatr się zbiera, a w głowie jedno pytanie: czy ta konstrukcja wytrzyma, jeśli jej nie zakotwiczę? Krótka odpowiedź brzmi: do pewnej wysokości nie musisz, powyżej konkretnego progu po prostu musisz, a każdy centymetr ponad limit bez kotew to gra o poważne konsekwencje. Poniżej znajdziesz konkretne liczby, kąty i siły, które stosuje się przy kotwieniu rusztowania warszawskiego w praktyce, bez lania wody i bez ściemy.

• Kąty i siły kotwienia rusztowania warszawskiego
• Kiedy kotwienie rusztowania warszawskiego jest obowiązkowe
• Błędy przy kotwieniu rusztowania warszawskiego, które kosztują najwięcej

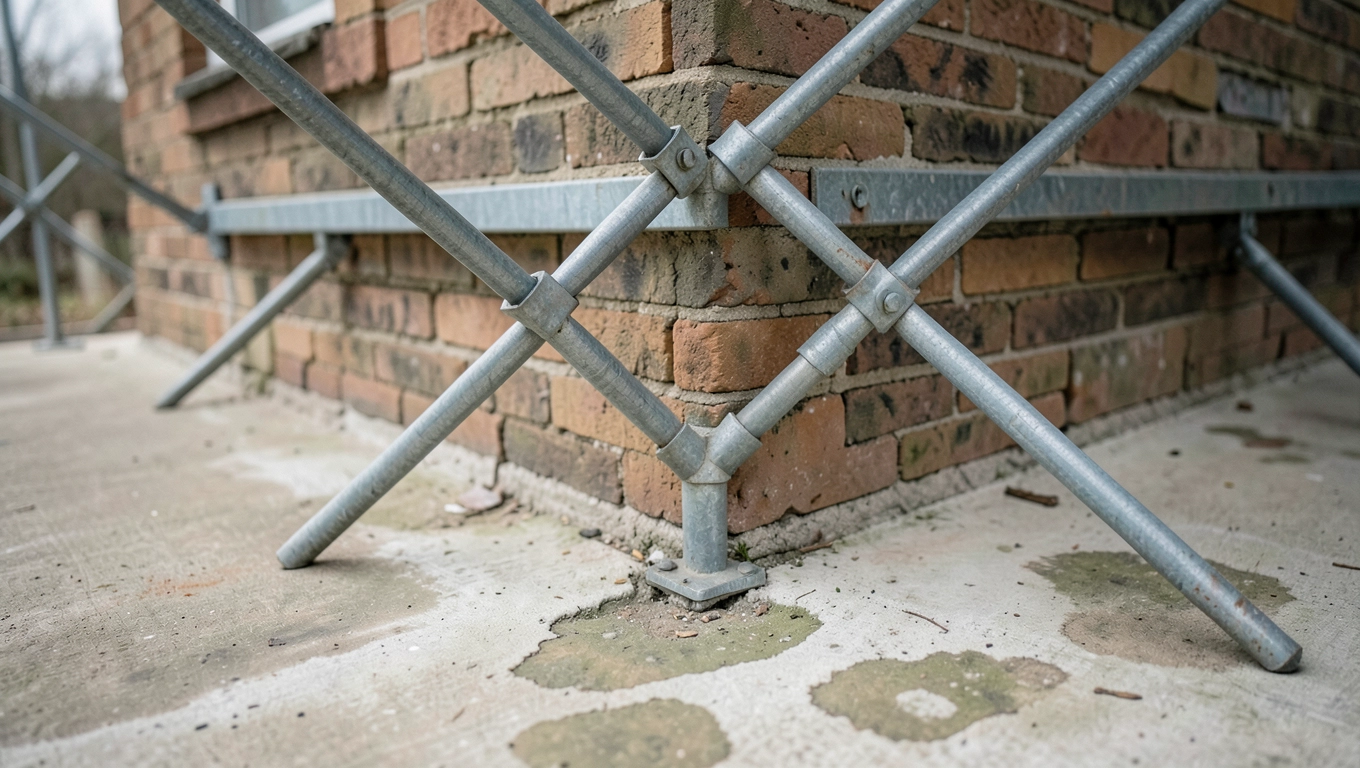

Kąty i siły kotwienia rusztowania warszawskiego

Kotwa w rusztowaniu to nie ozdoba i nie formalność, lecz element, który przenosi obciążenia wiatrem i drganiami na ścianę budynku. Źle dobrana, wyrwana lub ustawiona pod złym kątem zamienia się w najsłabsze ogniwo całej konstrukcji.

Przy wysokości roboczej do 4 metrów i bezwietrznej pogodzie rusztowanie warszawskie może stać wolnostojąco. Wystarczy wypoziomować stopy, zablokować koła i sprawdzić, czy podłoże nie ugina się pod naciskiem. Powyżej tego progu zaczyna się inna fizyka, bo napór wiatru rośnie z kwadratem prędkości, a nie liniowo.

Przy wysokości 8 metrów stosuje się dwie kotwy rozmieszczone co około 5 metrów bieżących, pod kątem 30 do 40 stopni do ściany, z siłą docisku rzędu 200 kG na każde mocowanie. Kąt ma znaczenie, bo zbyt płaski montaż powoduje, że kotwa pracuje głównie na wyrywanie, a nie na ścinanie. Zbyt stromy z kolei przenosi za dużo siły na łącznik i samo gniazdo w elewacji.

Dla wysokości 10 metrów schemat się zmienia. Potrzebne są już cztery kotwy na poziomach 3 i 8 metra, kąt rośnie do 50-60 stopni, a siła docisku skacze do około 400 kG. Powód jest prosty: im wyżej, tym większy moment siły działający na podstawę, więc sama liczba mocowań nie wystarczy, liczy się ich geometria.

Warto zapamiętać jedną regułę kciuka: każdy metr wysokości powyżej progu wolnostojącego podwaja wymagania. Z czterech metrów wchodzisz w reżim kotwienia, z ośmiu w reżim kotwienia gęstego, a powyżej dziesięciu zaczynasz myśleć o systemie modułowym lub rusztowaniu wieżowym z obciążnikami.

Jak dobrać łącznik do ściany

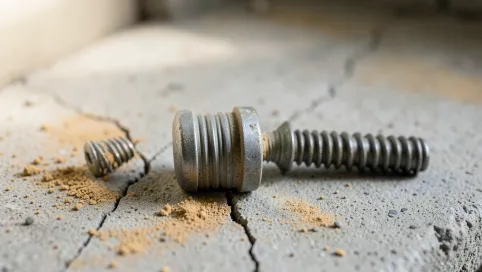

Nie istnieje uniwersalna kotwa do każdego podłoża, co wyjaśnia, dlaczego na budowie kończy się rozwiązania na pół gwizdka. W betonie i cegle pełnej sprawdzają się kotwy mechaniczne z tuleją rozprężną, bo przenoszą siły osiowe bez poślizgu. W ścianie z cegły dziurawki lub bloczka betonowego lepiej używać kotew chemicznych na żywicy, ponieważ rozkładają naprężenia na większą powierzchnię.

Śruba przechodząca przez rurkę rusztowania do tulei w ścianie musi mieć średnicę minimum M12, a jej gwint powinien wystawać poza nakrętkę co najmniej na trzy zwoje. To nie estetyka, to warunek, by nacisk nie zsunął się przy pierwszym podmuchu.

Każde mocowanie warto dociągnąć kluczem dynamometrycznym do momentu określonego przez producenta łącznika. Dokręcanie na oko kończy się albo zerwanym gwintem, albo kotwą, która po sezonie wylatuje ze ściany razem z tynkiem.

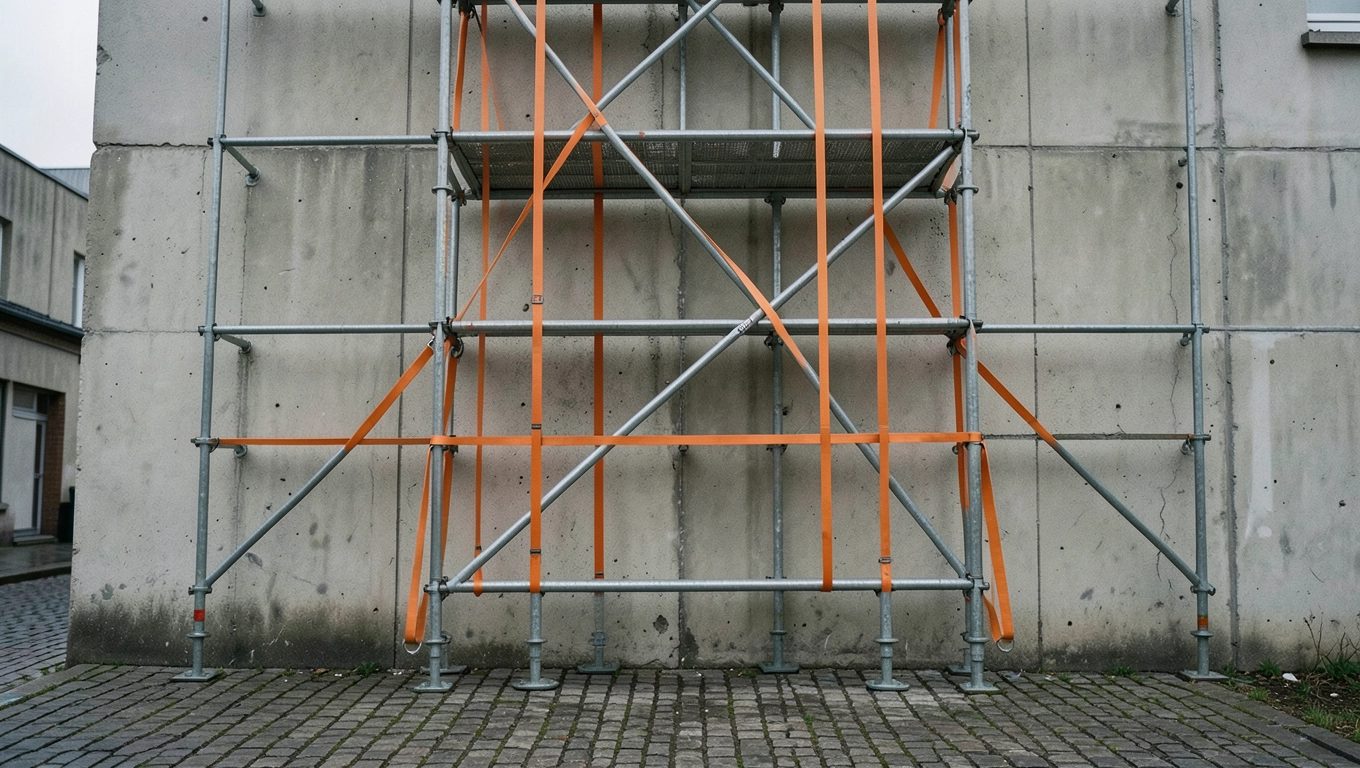

Kiedy kotwienie rusztowania warszawskiego jest obowiązkowe

Przepisy nie pozostawiają tu pola do popisu, choć wielu wykonawców wciąż traktuje je jako sugestię. Zgodnie z normą PN-EN 12811-1 oraz wytycznymi producentów, każde rusztowanie warszawskie o wysokości ponad 4,5 metra musi być kotwione, jeśli stoi na otwartej przestrzeni, gdzie działa na nie wiatr.

W pomieszczeniach zamkniętych próg ten przesuwa się do 6 metrów, bo brak naporu wiatru zmienia układ sił. Brzmi wygodnie, ale uwaga: hala z otwartą bramą wjazdową lub magazyn z wywietrznikami w dachu to już nie jest środowisko bezwietrzne, nawet jeśli formalnie mieszczą się pod dachem.

Obowiązek kotwienia pojawia się też wtedy, gdy pomost ma przenosić obciążenia bliskie dopuszczalnej nośności 124 kg/m². Rusztowanie warszawskie ma powierzchnię roboczą 1560 na 1560 milimetrów, czyli 2,43 metra kwadratowego, a to oznacza, że w praktyce może unieść około 300 kilogramów rozłożonych na podeście. Każdy worek zaprawy, paleta styropianu czy skupiony ciężar dwóch pracowników przybliża tę granicę.

Niezależnie od przepisów, kotwić trzeba zawsze wtedy, gdy konstrukcja stoi na pochyłym terenie, gdy podłoże nie daje gwarancji stabilności albo gdy wokół rusztowania poruszają się pojazdy. Wibracje z wózka widłowego potrafią poluzować kliny szybciej niż wiatr.

Kontrola techniczna rusztowania przed użyciem to nie fanaberia inspektora, lecz obowiązek wynikający z rozporządzenia Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. Przegląd obejmuje stan elementów, dokręcenie złącz, ustawienie stężeń i właśnie poprawność kotwienia.

Granice wolnostojącego ustawienia

Konstrukcja wolnostojąca przy bezwietrznej pogodzie może mieć maksymalnie 4 metry wysokości zewnętrznej, jeśli jej podstawa jest prostokątem o boku 1560 na 1560 milimetrów i stoi na twardym, równym podłożu. To granica, przy której moment przewracający od przypadkowego pchnięcia pracownika nie przekracza momentu stabilizującego od ciężaru własnego.

Wystarczy jednak podmuch wiatru powyżej 10 metrów na sekundę, by ta równowaga się zachwiała. Dlatego przy prędkościach wiatru przekraczających tę wartość rusztowanie warszawskie powinno być nie tylko kotwione, ale wręcz rozmontowane, jeśli prognoza zapowiada porywy.

Cztery metry to granica dla pojedynczego segmentu ustawianego przez jednego montażystę. Gdy na budowie potrzebna jest większa wysokość, lepiej dobrać wariant wieżowy z obciążnikami u podstawy albo przejść na system modułowy, który ma własne rozwiązania kotwiczne zgodne z PN-EN 12810.

Błędy przy kotwieniu rusztowania warszawskiego, które kosztują najwięcej

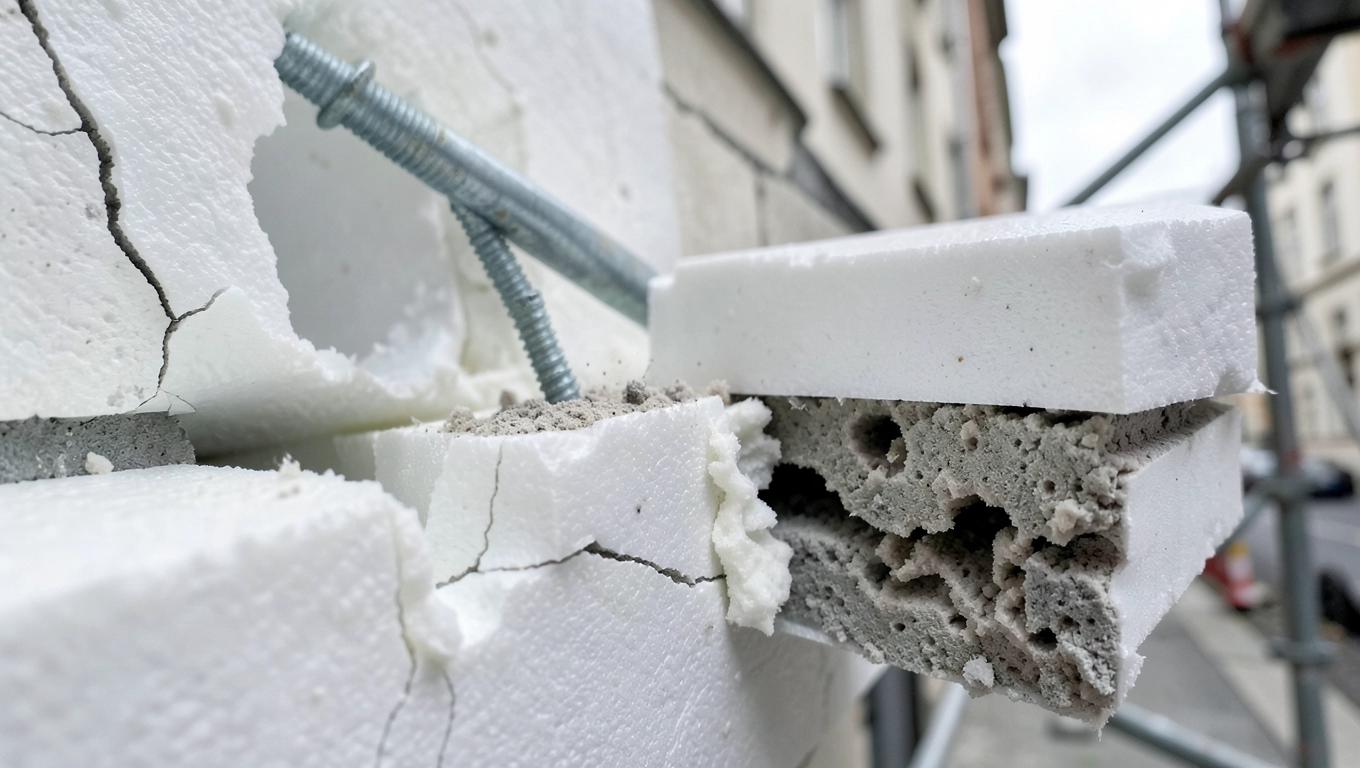

Najczęstszy błąd to kotwienie w ociepleniu. Kołek wchodzi w styropian, śruba trzyma, wszystko wygląda solidnie, aż do pierwszego większego podmuchu. Warstwa termoizolacji o grubości 15 centymetrów nie przenosi żadnych sił ścinających, więc cały wysiłek trafia w próżnię.

Drugi grzech to brak stężeń ukośnych przy kotwionym segmencie. Rama przywiązana do ściany, ale bez krzyżulców w płaszczyźnie pionowej, pracuje jak wahadło. Wystarczy kilka godzin drgań od wiatru, by złącza się rozluźniły i pojawiły się luzy, które montażysta zauważy dopiero przy rozbiórce.

Trzeci problem to kotwy mocowane w spoinach muru. Spoina ma zwykle 10 do 12 milimetrów i nie jest przewidziana do przenoszenia sił wyrywających. Kołek osadzony w spoinie trzyma pozornie, ale po kilku cyklach obciążenia wypada razem z kawałkiem zaprawy.

Czwartą pułapką jest mieszanie elementów z różnych systemów. Rura ramy o średnicy 48,3 milimetra z jednego kompletu i złącze z innego nie zawsze dają sztywne połączenie, a luz na złączu to luz w całej konstrukcji, która miała przenosić napór wiatru na kotwy.

Piątym błędem, o którym mówi się za mało, jest brak ochrony kotwy przed korozją. Śruba ocynkowana ogniowo wytrzyma lata, ale zwykła śruba ze stali czarniej zardzewieje w ciągu jednego sezonu, a zardzewiały łącznik traci około 40 procent nośności. Wystarczy jedna warstwa farby antykorozyjnej na gwint, by temu zapobiec.

Checklista przed rozpoczęciem pracy na wysokości

Ile ram potrzebujesz na daną wysokość

Liczba ram to nie jedyny koszt. Do każdej sekcji dochodzą podesty 1650 na 380 milimetrów o masie około 12 kilogramów, poręcze, stężenia i drabinka komunikacyjna. Pełny osprzęt na 8 metrów to zwykle siedem pozycji asortymentowych i czas montażu rzędu 40 minut dla jednego doświadczonego pracownika.

Kiedy rusztowanie warszawskie nie wystarczy

Konstrukcja ramowa sprawdza się przy pracach elewacyjnych na wysokości do 8 metrów. Powyżej tej granicy jej sztywność spada, a liczba wymaganych kotew rośnie tak, że ekonomicznie zaczyna się opłacać rusztowanie modułowe. Inaczej jest przy pracach na sufitach wysokich hal, gdzie lepiej sprawdza się wieża wolnostojąca z obciążnikami.

Rusztowanie warszawskie nie nadaje się też do prac, w których pomost musi mieć niestandardowy kształt, na przykład przy wieżach kościołów lub rotundach. Tam kąty i łuki wymuszają systemy modułowe z możliwością regulacji co kilka centymetrów.

W środowiskach zagrożonych wybuchem lub w obecności agresywnych chemikaliów lepszym wyborem będą ramy aluminiowe lub ze stali kwasoodpornej. Standardowa rama warszawska malowana zanurzeniowo wytrzyma lata w typowych warunkach budowy, ale w zakładzie przemysłowym z oparami kwasu pokrycie zniknie po kilku miesiącach.

Porównanie trzech typów rusztowań

Rusztowanie warszawskie wygrywa ceną i prostotą. Traci przy dużych wysokościach i nietypowych kształtach elewacji. Modułowe jest droższe, ale nieograniczone wysokościowo. Aluminiowe jezdne to złoty środek dla serwisu klimatyzacji i instalatorów, którzy przestawiają rusztowanie kilka razy dziennie.

Scenariusze z placu budowy

Malarz remontujący kamienicę na 6 metrów ustawia trzy ramy pełne, dwie kotwy na poziomie 3 metrów, podest z dwoma pomostami roboczymi. Jego czas montażu to 25 minut, pracy kilka dni, demontaż 15 minut. Bez kotwienia ten sam zestaw zaczyna się chwiać przy trzecim dniu wiatru.

Elektryk prowadzący okablowanie w hali produkcyjnej stawia wieżę z ram połówkowych 815 na 870 milimetrów na czterech kołach z hamulcem. Wysokość 4 metrów, brak wiatru, brak konieczności kotwienia. Jego przewaga nad drabiną to stabilny pomost na narzędzia i możliwość pracy oburącz.

Hurtownia budowlana kompletuje rusztowanie dla klientów indywidualnych do prac sezonowych. Najczęściej kupowane zestawy: trzy do pięciu ram pełnych, komplet podestów, drabinka 2 metry, cztery stopy regulowane. To minimum, które pozwala pracować do 5 metrów wysokości z pełnym bezpieczeństwem, o ile klient nie zapomni o kotwach.

Dobór rusztowania do konkretnej pracy zajmuje mniej niż minutę, gdy znasz trzy parametry: wysokość roboczą, obciążenie pomostu i czas użytkowania. Każdy z tych parametrów przekłada się na konkretną liczbę kotew, którą warto zapisać na planie montażu.

Rusztowanie warszawskie pozostaje najczęściej wybieranym systemem w Polsce, bo łączy niską cenę z prostotą montażu. Kluczem do bezpieczeństwa nie jest rezygnacja z niego na rzecz droższych rozwiązań, lecz właściwe kotwienie zgodne z liczbami podanymi powyżej oraz regularna kontrola stanu łączników.

Źródła danych i przepisy: PN-EN 12811-1 (wymagania dla rusztowań), PN-EN 12810 (systemy rusztowań z elementów prefabrykowanych), rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. 1997 nr 129 poz. 844 z późn. zm.), Eurocode 1 (PN-EN 1991-1-4) w zakresie obciążeń wiatrem, karty techniczne producentów systemów ramowych.
