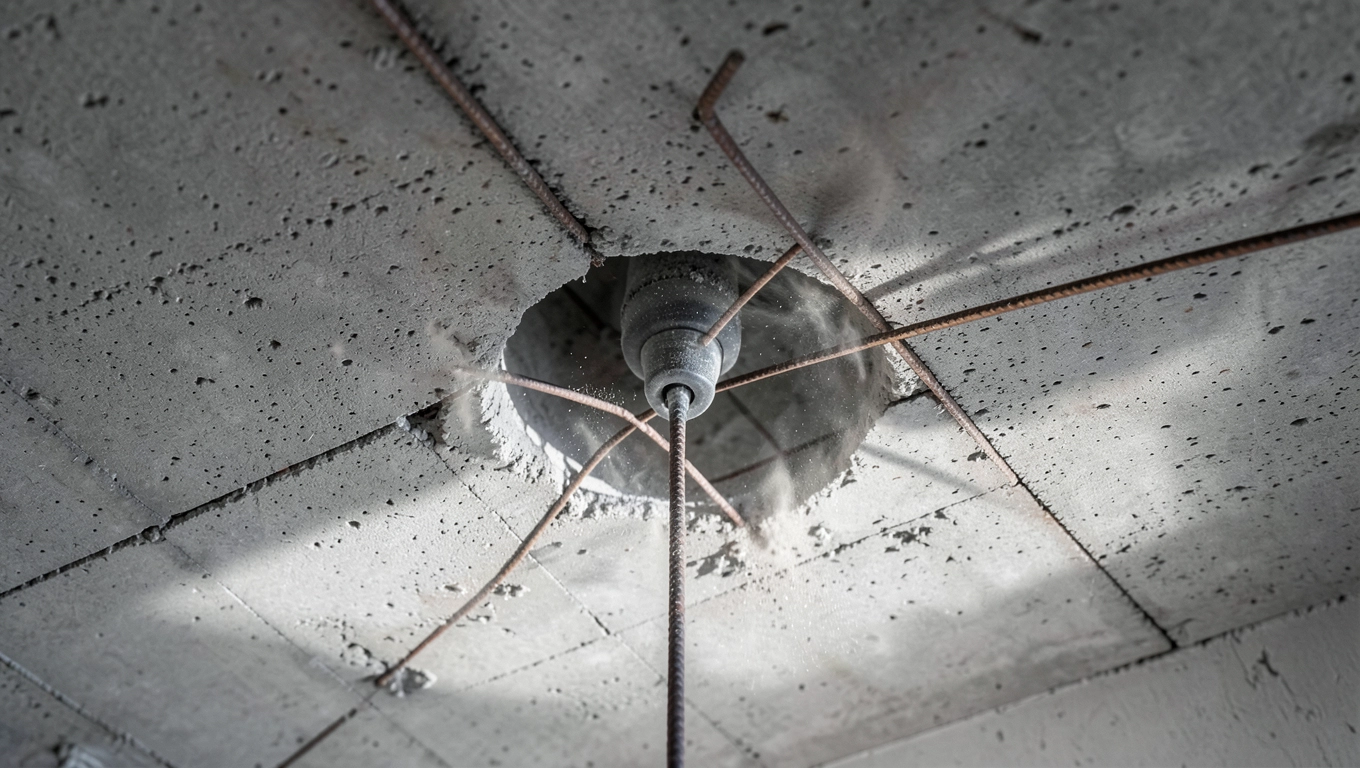

Przewiert przez strop – jak zrobić go szybko i bez kucia

Strop betonowy w nowoczesnym mieszkaniu potrafi skutecznie zatrzymać każdą instalację, a potrzeba przeprowadzenia rury, kanału wentylacyjnego czy kabla przez tę masywną przegrodę budzi u inwestorów konkretny lęk: pęknięcia, osłabienie konstrukcji, tony pyłu i sąsiad wkurzony za ścianą. Odpowiedź na to wszystko od ponad trzech dekad brzmi tak samo: przewiert przez strop wykonany techniką diamentową, czyli kontrolowane wycinanie cylindrycznego otworu koronką nasączoną syntetycznym diamentem, bez udarów, bez kucia, z dokładnością do milimetra. Średnice od 20 do nawet 1000 mm, materiały od cegły po żelbet zbrojony prętami fi 16 i większymi, zastosowania od kanalizacji sanitarnej po przejścia kominowe. Poniżej pełna, technicznie rzetelna mapa tematu, bez któtkichkolwiek uproszczeń.

• Wiercenie diamentowe w stropie kontra tradycyjne kucie
• Etapy realizacji przewiertu przez strop krok po kroku
• Przewiert pod wentylację, klimatyzację i rury w stropie
• Ile kosztuje przewiert przez strop i od czego zależy cena
• Najczęstsze pytania inwestorów
• Gotowy na konkretną wycenę?

Wiercenie diamentowe w stropie kontra tradycyjne kucie

Kucie młotem udarowym to w stropie metoda destrukcyjna, która zawsze niesie ze sobą ryzyko odspojenia otuliny od zbrojenia. Sam mechanizm kucia polega na udarze, czyli nagłym, punktowym obciążeniu mechanicznym, które w betonie C25/30 przenosi się falami naprężeń na odległość kilkudziesięciu centymetrów. Tam, gdzie naprężenia przekroczą wytrzymałość betonu na rozciąganie (zwykle 10-12% wytrzymałości na ściskanie), pojawiają się mikropęknięcia, niewidoczne gołym okiem, ale obniżające nośność przegrody.

Wiercenie diamentowe działa inaczej: ściernica o ziarnistości diamentowej ściera materiał, a chłodzenie wodne odprowadza ciepło i zmywa urobek. Brak udaru oznacza brak fali naprężeń, a woda rozprowadza ciepło tak skutecznie, że koronka w stropie 40 cm nagrzewa się maksymalnie do 60-70°C, czyli daleko poniżej temperatury, w której zaczyna się degradacja hydratów cementu (rozpoczyna się powyżej ok. 300°C, ale już powyżej 80°C pojawia się ryzyko mikrouszkodzeń).

Etapy realizacji przewiertu przez strop krok po kroku

Proces zaczyna się od analizy dokumentacji. Projektant lub doświadczony operator sprawdza rysunki konstrukcyjne, lokalizuje zbrojenie skanerem ferromagnetycznym i oznacza strefy, w których nie wolno wiercić. W stropie płytowo-żebrowym minimalna odległość od żebra to zwykle 80 mm, a od krawędzi otworu istniejącego 150 mm, jeśli konstruktor nie wskaże inaczej.

Drugi krok to wybór średnicy i lokalizacji. Klient często zgłasza potrzebę przewiertu na przykład pod rekuperator w stropie 25 cm, więc optymalna średnica to fi 200-250, zależnie od modelu centrali. Warto dodać 10-15 mm luzu na izolację akustyczną i termiczną rury, szczególnie jeśli w stropie biegnie ogrzewanie podłogowe.

Mocowanie wiertnicy to etap, który decyduje o bezpieczeństwie. Statyw mocuje się do stropu kotwami wklejanymi na żywicę lub kołkami rozporowymi M12, a luz między płytą a stopą statywa eliminuje się podkładkami stalowymi. Bez tego koronka fi 400 przy pierwszym kontakcie z betonem skręciłaby wiertnicę jak wiatrak, bo moment obrotowy sięga 800 Nm.

Właściwe wiercenie zaczyna się od prowadnicy, czyli krótkiej koronki prowadzącej, która centruje oś. Operator włącza obroty 200-700/min, zależnie od średnicy, i podaje wodę pod ciśnieniem 3-4 bar. Woda nie może być przerywana, bo przegrzanie segmentu diamentowego powyżej 200°C skraca jego żywotność z planowanych 30-50 metrów bieżących do zera w ciągu dwóch minut.

Przejście przez zbrojenie to moment, w którym operator zwalnia posuw, słysząc charakterystyczny, metaliczny pisk. W tym fragmencie segment diamentowy ściera pręt, a operator co kilka milimetrów wycofuje koronkę, by usunąć urobek. Po przebiciu drugiej strony stropu koronka zostawia walec betonu zbrojonego, który wypada sam lub jest wyciągany szczypcami.

Odbiór otworu obejmuje sprawdzenie średnicy suwmiarką (tolerancja ±2 mm dla otworów do fi 200, ±3 mm dla większych), kontrolę prostopadłości (dopuszczalne odchylenie 1° względem projektu) oraz sprawdzenie, czy krawędź nie ma ubytków. Po odbiorze ekipa sprząta szlam betonowy, suszy otwór sprężonym powietrzem i przekazuje klientowi protokół z parametrami.

Klient przed wizytą ekipy powinien odsłonić spodnią i górną część stropu w promieniu minimum 80 cm od planowanego otworu, zapewnić dostęp do wody z kranu oraz gniazda 230 V lub 400 V dla większych średnic. Brak tych trzech rzeczy wydłuża czas pracy nawet o 40% i podnosi koszt.

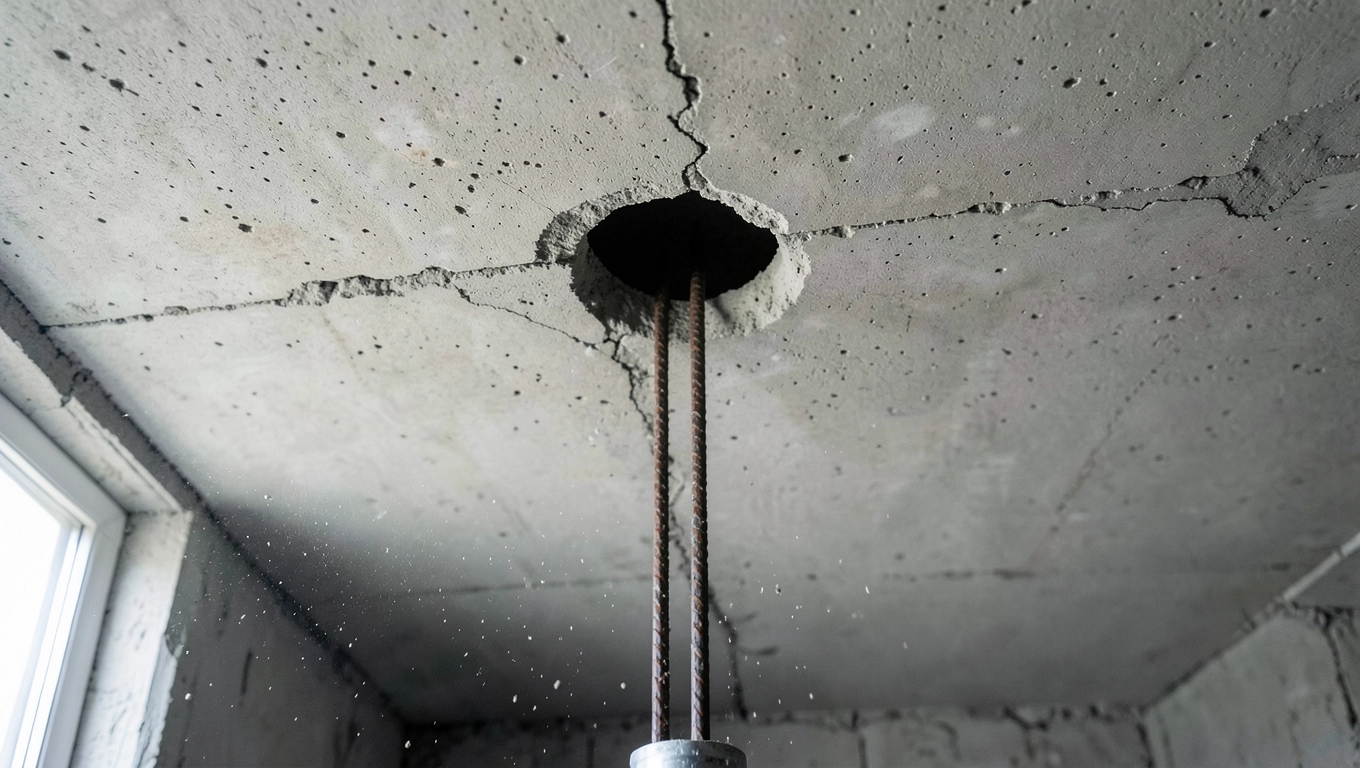

Przewiert pod wentylację, klimatyzację i rury w stropie

Wentylacja mechaniczna z rekuperatorem wymaga zwykle dwóch otworów: nawiewnego fi 200 i wywiewnego fi 200. Czasem wystarczy jeden, jeśli rekuperator ma króćce łączone. W domach z pompą ciepła typu ducting kanały bywają większe, fi 250-315, bo przepływ powietrza sięga 450 m³/h. Im większa średnica, tym ważniejsze statywowe mocowanie wiertnicy, ponieważ drgania przy fi 250 w stropie 30 cm potrafią rozluźnić nawet dobrze zakotwiony statyw.

Klimatyzacja kanałowa i rury miedziane od agregatów typu split to kolejna kategoria. Średnice tu mniejsze, najczęściej fi 80-150, ale problemem bywa skład instalacji: skropliny, gaz, sterowanie. Operator musi precyzyjnie wyznaczyć oś otworu, aby wszystkie trzy przewody przeszły równolegle, z zachowaniem minimalnego promienia gięcia rur miedzianych, czyli ok. 100 mm dla rury 1/4 cala.

Przejścia kominowe od kotłów kondensacyjnych i kominków z płaszczem wodnym wymagają średnic fi 150-200 oraz specjalnej uwagi. W stropie drewnianym obowiązuje zachowanie odległości 50 mm od elementów palnych, a w stropie betonowym przejście zamyka się kasetą termoizolacyjną z wełną mineralną o gęstości minimum 80 kg/m³. Samo cięcie nie różni się technicznie od wiercenia w żelbecie, ale operator musi wiedzieć, gdzie kończy się strefa ochronna komina.

Kotwy wklejane i pobór próbek rdzeniowych to zastosowania niszowe, ale technicznie interesujące. Pobór rdzenia fi 100-150 służy do badań wytrzymałości betonu in situ, stosowanych przy odbiorach budynków wielorodzinnych. Kotwy wklejane po przewiercie, w otworze fi 16-25, pozwalają na montaż elementów mocowanych do stropu od dołu, bez konieczności wiercenia w nim z góry.

W stropach budynków wielorodzinnych oraz obiektach zabytkowych przewiert o średnicy powyżej 150 mm lub w strefie przypodporowej wymaga uzgodnienia z konstruktorem i często pozwolenia na budowę. Bez tego dokumentu każdy większy otwór traktowany jest jako samowola budowlana.

Ile kosztuje przewiert przez strop i od czego zależy cena

Cena wiercenia otworów w stropie składa się z kilku elementów, które klient rzadko widzi w pierwszej wycenie. Sam materiał ścierny (koronka diamentowa) w średnicach fi 200-300 kosztuje 1200-2500 zł i zużywa się proporcjonalnie do głębokości wiercenia. Im twardszy beton, tym szybsze zużycie, dlatego stropy z kruszywem granitowym bywają droższe od stropów na kruszywie wapiennym.

Grubość stropu wpływa na cenę liniowo, bo operator płaci za centymetr przejścia, nie za metr kwadratowy. Strop gęstożebrowy Ackermana 25 cm to standard, strop monolityczny 40 cm zdarza się w biurach i obiektach przemysłowych. W drugim przypadku czas pracy rośnie o ok. 60%, a zużycie koronki o ok. 80%, więc cena końcowa odbija to w widełkach.

Dostęp do miejsca wiercenia potrafi zmienić kosztorys o 30%. Strop w łazience na piętrze, z wąskimi schodami i niskim przejściem, wymaga demontażu wiertnicy, przeniesienia elementów i ponownego montażu. W halach przemysłowych, gdzie wiertnica toczy się po posadzce na wózku, logistyka jest tańsza.

Pilność zlecenia i jego lokalizacja też mają znaczenie. Zlecenie z terminem 48 godzin w sezonie budowlanym (kwiecień-wrzesień) bywa droższe o 20%, a dojazd powyżej 80 km od bazy operatora włącza kilometrówkę. W regionie Dolnego Śląska i zachodniej Polsce stawki utrzymują się w środku ogólnopolskich widełek, ale w dużych miastach jak Warszawa czy Kraków marża rośnie.

Oględziny przed wyceną są bezpłatne i pozwalają uniknąć niespodzianek. Doświadczony operator przyjeżdża skanerem zbrojenia, mierzy grubość stropu ultradźwiękami i sprawdza dostęp do wody oraz prądu. Wycena po oględzinach różni się od wyceny „z fotosy" zwykle o 10-25%, bo zdjęcia z telefonu nie pokazują, że za sufitem podwieszanym biegną trzy przewody elektryczne, które trzeba zabezpieczyć.

Najczęstsze pytania inwestorów

Czy przewiert osłabia strop? Pojedynczy otwór do fi 300 w strefie środkowej przęsła obniża nośność o 1-3%, czyli ilości pomijalne obliczeniowo. Większe otwory w strefie przypodporowej mogą wymagać wzmocnienia, bo naprężenia ścinające rosną w kierunku podpory.

Jaka minimalna odległość od krawędzi stropu? Konstruktorzy zwykle wskazują 150 mm od krawędzi prostopadłej do kierunku zbrojenia głównego i 100 mm od lica belki. W stropie bez belek, płytowo-żebrowym, granicą jest strefa zakotwienia zbrojenia, najczęściej 200 mm od podpory.

Czy można wiercić w stropie z ogrzewaniem podłogowym? Tak, pod warunkiem wcześniejszego wykrycia przewodów termowizją lub skanerem elektrycznym. Rury ogrzewania podłogowego leżą 30-50 mm pod wierzchnią warstwą, a przewiert rozpoczyna się od spodu, więc ryzyko uszkodzenia jest niewielkie, jeśli operator wie, gdzie rury biegną.

Ile trwa przewiert przez strop 25 cm fi 200? Zwykle 30-45 minut czystego wiercenia, plus 60-90 minut na montaż i odbiór. Łącznie ekipa spędza na miejscu od 2 do 3 godzin, zależnie od logistyki.

Gotowy na konkretną wycenę?

Pomiar, skanowanie zbrojenia i wycena indywidualna nie kosztują ani złotówki, a pozwalają ustalić średnicę, lokalizację i technologię bez zobowiązań. Średnica od fi 20 do fi 1000, stropy betonowe, żelbetowe i murowane, realizacja na terenie Dolnego Śląska i w wybranych miastach zachodniej Polski. Zlecenia z ponad 2500 otworami w stropach i ścianach w portfolio, czas realizacji w trybie standardowym 3-7 dni roboczych, w trybie pilnym 24-48 godzin. Wystarczy krótka rozmowa, żeby ustalić, czy dany strop da się przewiercić bezpiecznie, a jeśli tak, ile to kosztuje.

Źródła i normy: PN-EN 12504-1 (badania betonu w konstrukcjach), PN-EN 1992-1-1 (Eurocode 2, projektowanie konstrukcji żelbetowych), Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie MTBiGM z 2002 r. z późn. zm.), katalogi producentów wiertnic diamentowych (Hilti, Husqvarna, WEKA).
